Первинний перетворювач витрати

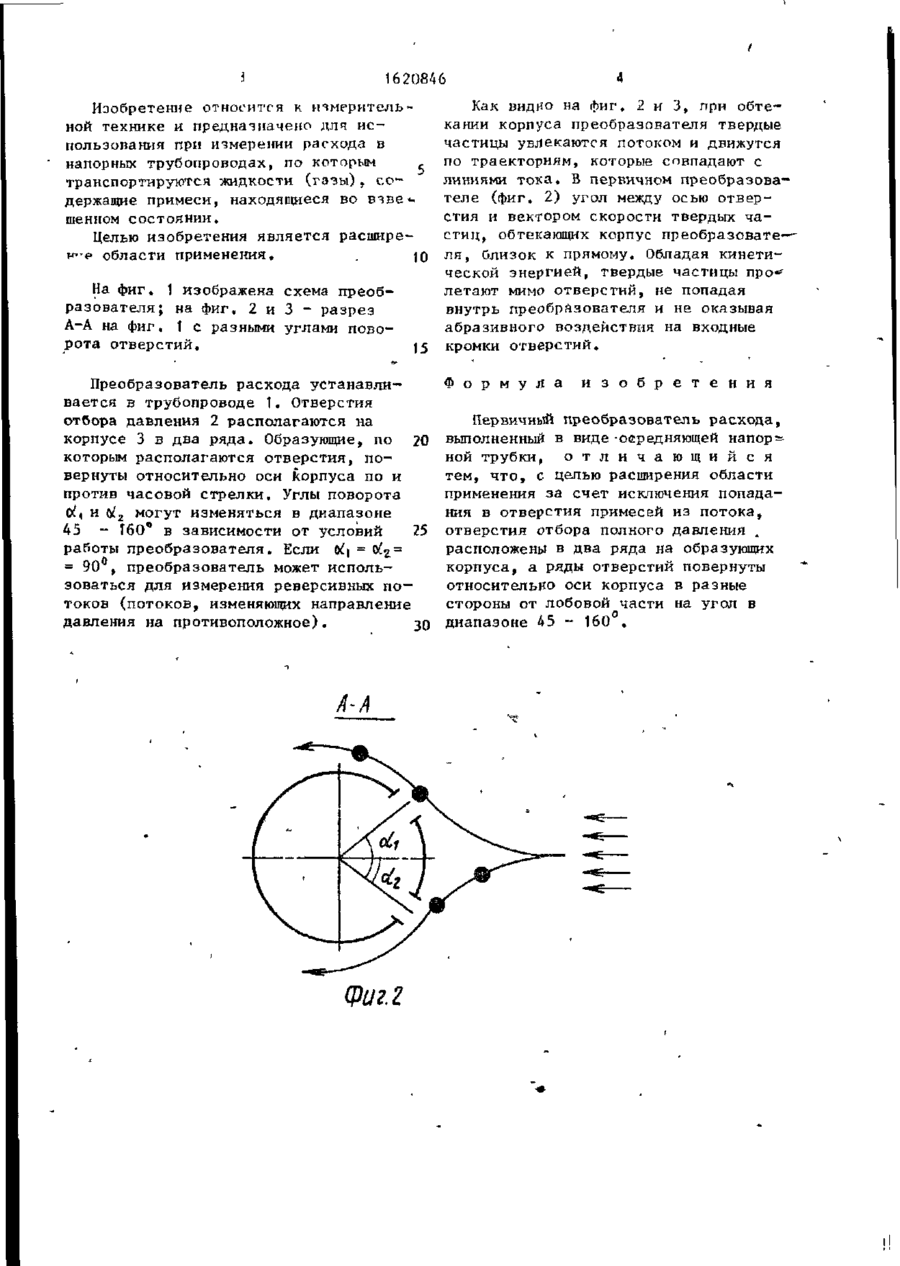

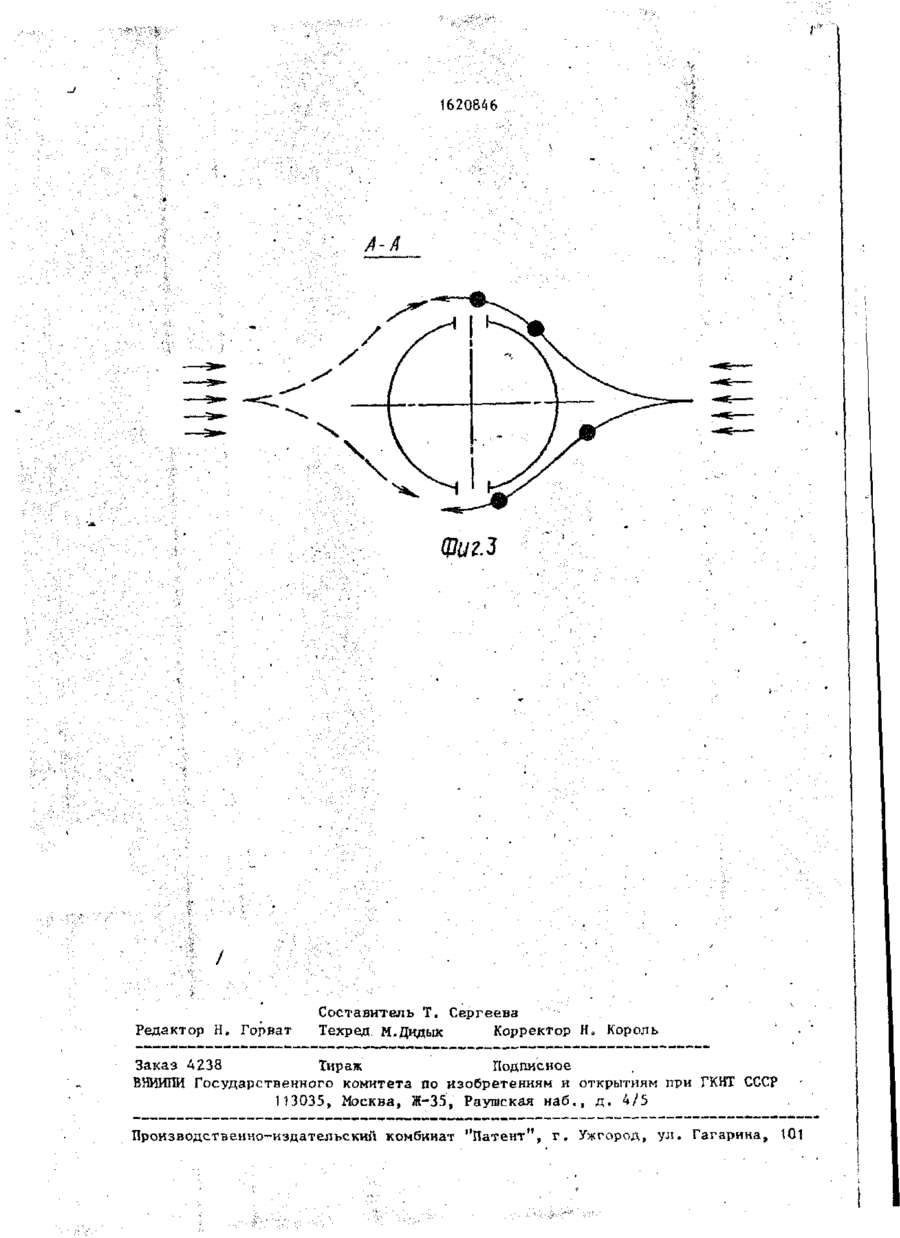

Изобретение относится к измерительной технике и предназначено для J_ использования при измерении расхода в напорных трубопроводах для жидкостей, содержащих примесио Целью изобретения является расширение области применения* При обтекании корпуса 3 преобразователя твердые частицы увлекаются потоком и движутся по траекториям, которые совпадают с линиями тока. В преобразователе угол между осью отверстия 2 и вектором скорости твердых частиц близок к прямому. Обладая кинетической энергией, твердые частицы протекают мимо отверстий, не попадая внутрь преобразователя, 3 ил» С о о Фш.1 і 1620846 Изобретение относится к и з м е р и т е л ь ной технике и п р е д н а з н а ч е н о для и с пользования при измерении расхода в напорных т р у б о п р о в о д а х , по КОТОРЬЕМ , транспортируются жидкости ( г а з ы ) , с о держащие примеси, находящиеся во взве*шенном с о с т о я н и и . Целью и з о б р е т е н и я я в л я е т с я р а с ш и р е V P области применения, . ю На ф и г . 1 изображена схема п р е о б р а з о в а т е л я ; на ф и г . 2 и 3 - р а з р е з А-А на ф и г , 1 с разными углами п о в о рота отверстий. 15 Преобразователь расхода устанавлив а е т с я в трубопроводе 1. Отверстия отбора д а в л е н и я 2 р а с п о л а г а ю т с я на корпусе 3 в два р я д а . Образующие, по 20 которым р а с п о л а г а ю т с я о т в е р с т и я , п о вернуты о т н о с и т е л ь н о оси корпуса по и против ч а с о в о й с т р е л к и . Углы поворота 0^ и Ы2 могут и з м е н я т ь с я в д и а п а з о н е 45 - ТбО" в зависимости от условий 25 работы п р е о б р а з о в а т е л я . Если U\ = 0^2 = = 90 , п р е о б р а з о в а т е л ь может и с п о л ь з о в а т ь с я для измерения реверсивных п о токов ( п о т о к о в , изменяющих направление давления на п р о т и в о п о л о ж н о е ) , зО А-А Фи г. 2 Как видно на ф и г . 2 и 3 , при о б т е кании корпуса п р е о б р а з о в а т е л я твердые частицы увлекаются потоком и движутся по т р а е к т о р и я м , которые совпадают с линиями т о к а . В первичном п р е о б р а з о в а т е л е ( ф и г . 2) угол между осью о т в е р стия и вектором скорости твердых ч а с т и ц , обтекающих корпус п р е о б р а з о в а т е л я , близок к прямому. Обладая к и н е т и ческой э н е р г и е й , твердые частицы п р о ^ летают мимо о т в е р с т и й , не попадая внутрь п р е о б р а з о в а т е л я и не оказывая а б р а з и в н о г о в о з д е й с т в и я на входные кромки о т в е р с т и й . Ф о р м у л а и з о б р е т е н и я Первичный п р е о б р а з о в а т е л ь р а с х о д а , выполненный в виде -осредняющей н а п о р а ной т р у б к и , о т л и ч а ю щ и й с я тем, ч т о , с целью расширения области применения за с ч е т исключения п о п а д а ния в о т в е р с т и я примесей из п о т о к а , о т в е р с т и я отбора полного д а в л е н и я ^ расположены в два ряда на образующих к о р п у с а , а ряды отверстий повернуты относительно оси корпуса в разные стороны от лобовой части на угол в д и а п а з о н е 45 - 160 . 1620846 А-Л .3 Редактор Н. Горват Составитель Т. Сергеева Техред М.Дидык Корректор На Король Заказ А238 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . U/5 Производственно-издательский комбинат " П а т е н т " , г . Ужгород, ул. Гагарина, 101
