Енергетична установка

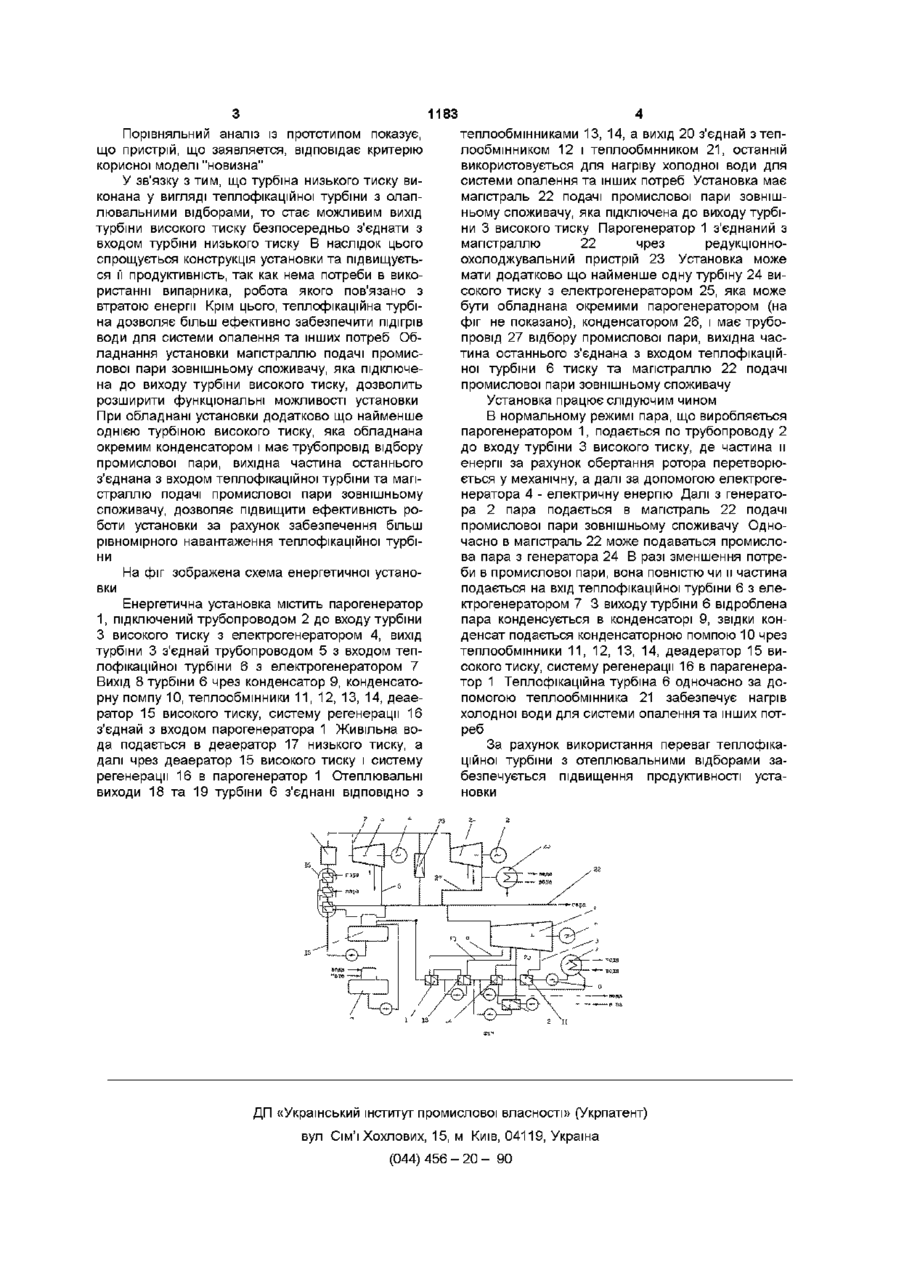

1 Енергетична установка, що містить парогенератор, який з'єднаний з турбіною високого тиску, вихід якої сполучений з входом турбіни низького тиску, при цьому вихід турбіни низького тиску через конденсатор та систему регенерації підключений до входу в парогенератор, яка відрізняється тим, що турбіна низького тиску ви конана у вигляді теплофікаційної турбіни з опалювальними відборами, при цьому вихід турбіни високого тиску безпосередньо з'єднаний з входом турбіни низького тиску 2 Енергетична установка за п 1, яка відрізняється тим, що вона має магістраль подачі промислової пари зовнішньому споживачу, яка підключена до виходу турбіни високого тиску 3 Енергетична установка за п 2, яка відрізняється тим, що вона має додатково щонайменше одну турбіну високого тиску, яка обладнана окремим конденсатором і має трубопровід відбору промислової пари, вихідна частина останнього з'єднана з входом теплофікаційної турбіни та магістраллю подачі промислової пари зовнішньому споживачу Корисна модель відноситься до галузі теплоенергетики, зокрема, енергетичних установок для виробництва електричної енергії, промислової пари та гарячої води Існує енергетична установка, що містить парогенератор, який з'єднаний з турбіною високого тиску, вихід якої сполучений з входом пікової турбіни, при цьому вихід пікової турбіні чрез конденсатор та систему регенерації підключений к входу в парогенератор (джерело інформації А с СРСР № 1583645, кл 5 F01K13/00, 1987) Подача пари з турбіни високого тиску такої установки на вхід пікової турбіни здійснюється чрез пароперегрівник Вадою відомої енергетичної установки є необхідність встановлення додаткового конденсатора для турбіни високого тиску Існує енергетична установка, що містить парогенератор, який з'єднаний з турбіною високого тиску, вихід якої сполучений з входом турбіні низького тиску, при цьому вихід турбіни низького тиску через конденсатор та систему регенерації підключений к входу в парогенератор [джерело інформації А с СРСР № 1249178, кл J F01K13/00, 1983) Пара з турбіни високого тиску такої установки подається на вмонтовуваний випарник, з якого вторинна пара подається на вхід турбіни низького тиску Вадою відомої енергетичної установки є необ хідність встановлення вмонтовуваного випарника, що ускладнює конструкцію і зменшує її продуктивність В основу корисної моделі поставлено задачу в енергетичної установці шляхом змінення її конструкції забеспечити підвищення продуктивності за рахунок використання переваг теплофікаційної турбіни з отеплювальними відборами Поставлена задача досягається тим, що енергетична установка, що містить парогенератор, який з'єднаний з турбіною високого тиску, вихід якої сполучений з входом турбіни низького тиску, при цьому вихід турбіни низького тиску чрез конденсатор та систему регенерації підключений до входу в парогенератор, що турбіна низького тиску виконана у вигляді теплофікаційної турбіни з опалювальними відборами, при цьому вихід турбіни високого тиску безпосередньо з'єднай з входом турбіни низького тиску Установка може мати магістраль подачі промислової пари зовнішньому споживачу, яка підключена до виходу турбіни високого тиску Установка може мати додатково що наименьше одну турбіну високого тиску, яка обладнана окремим конденсатором і має трубопровід відбору промислової пари, вихідна частина останнього з'єднана з входом теплофікаційної турбіни та магістраллю подачі промислової пари зовнішньому споживачу СО 00 1183 Порівняльний аналіз із прототипом показує, що пристрій, що заявляется, відповідає критерію корисної моделі "новизна" У зв'язку з тим, що турбіна низького тиску виконана у вигляді теплофікаційної турбіни з олаплювальними відборами, то стає можливим вихід турбіни високого тиску безпосередньо з'єднати з входом турбіни низького тиску В наслідок цього спрощується конструкція установки та підвищується її продуктивність, так как нема потреби в використанні випарника, робота якого пов'язано з втратою енергії Крім цього, теплофікаційна турбіна дозволяє більш ефективно забезпечити підігрів води для системи опалення та інших потреб Обладнання установки магістраллю подачі промислової пари зовнішньому споживачу, яка підключена до виходу турбіни високого тиску, дозволить розширити функціональні можливості установки При обладнані установки додатково що найменше однією турбіною високого тиску, яка обладнана окремим конденсатором і має трубопровід відбору промислової пари, вихідна частина останнього з'єднана з входом теплофікаційної турбіни та магістраллю подачі промислової пари зовнішньому споживачу, дозволяє підвищити ефективність роботи установки за рахунок забезпечення більш рівномірного навантаження теплофікаційної турбіни вки На фіг зображена схема енергетичної устано Енергетична установка містить парогенератор 1, підключений трубопроводом 2 до входу турбіни З високого тиску з електрогенератором 4, вихід турбіни 3 з'єднай трубопроводом 5 з входом теплофікаційної турбіни 6 з електрогенератором 7 Вихід 8 турбіни 6 чрез конденсатор 9, конденсаторну помпу 10, теплообмінники 11, 12, 13, 14, деаератор 15 високого тиску, систему регенерації 16 з'єднай з входом парогенератора 1 Живільна вода подається в деаератор 17 низького тиску, а далі чрез деаератор 15 високого тиску і систему регенерації 16 в парогенератор 1 Отеплювальні виходи 18 та 19 турбіни 6 з'єднані ВІДПОВІДНО З теплообмінниками 13, 14, а вихід 20 з'єднай з теплообмінником 12 і теплообмнником 21, останній використовується для нагріву холодної води для системи опалення та інших потреб Установка має магістраль 22 подачі промислової пари зовнішньому споживачу, яка підключена до виходу турбіни 3 високого тиску Парогенератор 1 з'єднаний з магістраллю 22 чрез редукцюнноохолоджувальний пристрій 23 Установка може мати додатково що найменше одну турбіну 24 високого тиску з електрогенератором 25, яка може бути обладнана окремими парогенератором (на фіг не показано), конденсатором 26, і має трубопровід 27 відбору промислової пари, вихідна частина останнього з'єднана з входом теплофікаційної турбіни 6 тиску та магістраллю 22 подачі промислової пари зовнішньому споживачу Установка працює слідуючим чином В нормальному режимі пара, що виробляється парогенератором 1, подається по трубопроводу 2 до входу турбіни 3 високого тиску, де частина и енергії за рахунок обертання ротора перетворюється у механічну, а далі за допомогою електрогенератора 4 - електричну енергію Далі з генератора 2 пара подається в магістраль 22 подачі промислової пари зовнішньому споживачу Одночасно в магістраль 22 може подаваться промислова пара з генератора 24 В разі зменшення потреби в промислової пари, вона повністю чи м частина подається на вхід теплофікаційної турбіни 6 з електрогенератором 7 3 виходу турбіни 6 відроблена пара конденсується в конденсаторі 9, звідки конденсат подається конденсаторною помпою 10 чрез теплообмінники 11, 12, 13, 14, деадератор 15 високого тиску, систему регенерації 16 в парагенератор 1 Теплофікаційна турбіна 6 одночасно за допомогою теплообмінника 21 забезпечує нагрів холодної води для системи опалення та інших потреб За рахунок використання переваг теплофікаційної турбіни з отеплювальними відборами забезпечується підвищення продуктивності установки ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
