Дисковий розпилювач

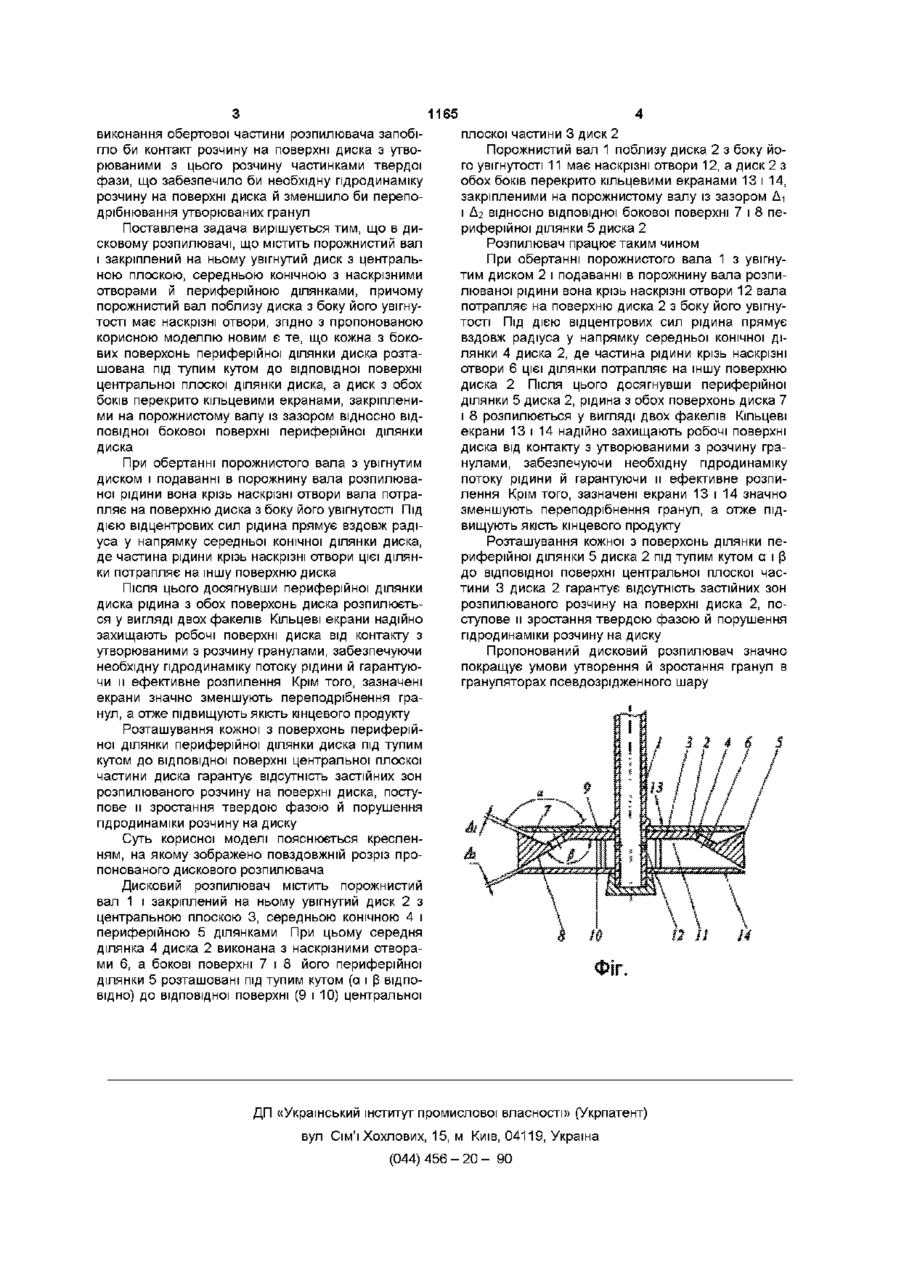

Дисковий розпилювач, що містить порожнистий вал і закріплений на ньому увігнутий диск з центральною плоскою, середньою конічною з наскрізними отворами й периферійною ділянками, причому порожнистий вал поблизу диска з боку його увігнутості має наскрізні отвори, який відрізняється тим, що кожна з бокових поверхонь периферійної ділянки диска розташована під тупим кутом до відповідної поверхні центральної плоскої ділянки диска, а диск з обох боків перекрито кільцевими екранами, закріпленими на порожнистому валу із зазором відносно відповідної бокової поверхні периферійної ділянки диска Корисна модель належить до механічних пристроїв для розпилювання рідин і може бути використана в ХІМІЧНІЙ, харчовій, промисловості та промисловості виробництва мінеральних добрив, а саме в апаратах гранулювання в псевдозрідженому шарі Відомий ДИСКОВИЙ розпилювач, що містить порожнистий вал і закріплений на ньому пакет увігнутих дисків, причому порожнистий вал поблизу кожного диска з боку його увігнутості має наскрізні отвори (а с СРСР № 1813022, МПК 5 В05ВЗ/12, заявл 19 04 1991, опубл 30 04 1993) Цей розпилювач, забезпечує при незначних габаритних розмірах і досить великої продуктивності ефективний факел розпилу, тим не менше не може бути застосований в пристроях для розпилення рідкого розчину в установках гранулювання в псевдозрідженому шарі, особливо при розташуванні пакета дисків безпосередньо в шарі одержуваних гранул твердого матеріалу Розташування дисків у псевдо зрідженому шарі зростаючих гранул значно зменшує витрати розчину, забезпечуючи потрапляння утворюваних мікрокрапель розчину безпосередньо на оточуючі гранули, а не на елементи апарата Проте зазначена конструкція розпилювача, маючи значну КІЛЬКІСТЬ дисків, призводить до інтенсивного подрібнювання зростаючих гранул, що значно руйнує існуючі гранули й суттєво порушує гранулометричний склад готового продукту лювач, що містить порожнистий вал і закріплений на ньому увігнутий диск з центральною плоскою, середньою конічною з наскрізними отворами й периферійною ділянками, причому порожнистий вал поблизу диска з боку його увігнутості має наскрізні отвори, а периферійна ділянка диска виконана у вигляді двостороннього циліндричного кільця (Пажи Д Г, Галустов В С Основы техники распыливания жидкостей - М Химия, 1984- с 148, рис 6 3,г) Цей розпилювач, незважаючи на наявність всього одного диска, тим не менше завдяки роботі обох його поверхонь забезпечує два ефективних факели розпилюваної рідини, проте він, як і аналог, що розглянуто, сприяє подрібненню утворюваних гранул При цьому подрібнювання відбувається не тільки за рахунок стирання гранул об поверхні диска, але й за рахунок ударів і зрізу при потраплянні гранул в наскрізні отвори середньої конічної ділянки диска Крім того, наявність периферійної ділянки у вигляді двостороннього циліндричного кільця, досить ефективної у випадку розпилення чистої рідини, зовсім не прийнятна у випадку розчинів, що містять речовину, яка під час розпилювання переходить у тверду фазу І нарешті, контакт гранул з розчином на поверхнях диска неконтрольовано порушує гідродинаміку цього розчину ще до утворення мікрокрапель, а отже і знижує ефективність пристрою в цілому Найбільш близьким за технічною суттю до пропонованої корисної моделі є дисковий розпи В основу корисної моделі покладено задачу вдосконалити дисковий розпилювач, в якому нове ю (О 1165 виконання обертової частини розпилювача запобігло би контакт розчину на поверхні диска з утворюваними з цього розчину частинками твердої фази, що забезпечило би необхідну гідродинаміку розчину на поверхні диска й зменшило би переподрібнювання утворюваних гранул Поставлена задача вирішується тим, що в дисковому розпилювачі, що містить порожнистий вал і закріплений на ньому увігнутий диск з центральною плоскою, середньою конічною з наскрізними отворами й периферійною ділянками, причому порожнистий вал поблизу диска з боку його увігнутості має наскрізні отвори, згідно з пропонованою корисною моделлю новим є те, що кожна з бокових поверхонь периферійної ділянки диска розташована під тупим кутом до відповідної поверхні центральної плоскої ділянки диска, а диск з обох боків перекрито кільцевими екранами, закріпленими на порожнистому валу із зазором відносно відповідної бокової поверхні периферійної ділянки диска При обертанні порожнистого вала з увігнутим диском і подаванні в порожнину вала розпилюваної рідини вона крізь наскрізні отвори вала потрапляє на поверхню диска з боку його увігнутості Під дією відцентрових сил рідина прямує вздовж радіуса у напрямку середньої конічної ділянки диска, де частина рідини крізь наскрізні отвори цієї ділянки потрапляє на іншу поверхню диска Після ЦЬОГО досягнувши периферійної ділянки диска рідина з обох поверхонь диска розпилюється у вигляді двох факелів Кільцеві екрани надійно захищають робочі поверхні диска від контакту з утворюваними з розчину гранулами, забезпечуючи необхідну гідродинаміку потоку рідини й гарантуючи и ефективне розпилення Крім того, зазначені екрани значно зменшують переподрібнення гранул, а отже підвищують якість кінцевого продукту Розташування кожної з поверхонь периферійної ділянки периферійної ділянки диска під тупим кутом до відповідної поверхні центральної плоскої частини диска гарантує відсутність застійних зон розпилюваного розчину на поверхні диска, поступове и зростання твердою фазою й порушення гідродинаміки розчину на диску Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз пропонованого дискового розпилювача Дисковий розпилювач містить порожнистий вал 1 і закріплений на ньому увігнутий диск 2 з центральною плоскою 3, середньою конічною 4 і периферійною 5 ділянками При цьому середня ділянка 4 диска 2 виконана з наскрізними отворами 6, а бокові поверхні 7 і 8 його периферійної ділянки 5 розташовані під тупим кутом (а і [3 ВІДПОВІДНО) до відповідної поверхні (9 і 10) центральної плоскої частини 3 диск 2 Порожнистий вал 1 поблизу диска 2 з боку його увігнутості 11 має наскрізні отвори 12, а диск 2 з обох боків перекрито кільцевими екранами 13 і 14, закріпленими на порожнистому валу із зазором Ді і Дг відносно відповідної бокової поверхні 7 і 8 периферійної ділянки 5 диска 2 Розпилювач працює таким чином При обертанні порожнистого вала 1 з увігнутим диском 2 і подаванні в порожнину вала розпилюваної рідини вона крізь наскрізні отвори 12 вала потрапляє на поверхню диска 2 з боку його увігнутості Під ДІЄЮ відцентрових сил рідина прямує вздовж радіуса у напрямку середньої конічної ділянки 4 диска 2, де частина рідини крізь наскрізні отвори 6 цієї ділянки потрапляє на іншу поверхню диска 2 Після ЦЬОГО досягнувши периферійної ділянки 5 диска 2, рідина з обох поверхонь диска 7 і 8 розпилюється у вигляді двох факелів Кільцеві екрани 13 і 14 надійно захищають робочі поверхні диска від контакту з утворюваними з розчину гранулами, забезпечуючи необхідну гідродинаміку потоку рідини й гарантуючи и ефективне розпилення Крім того, зазначені екрани 13 і 14 значно зменшують переподрібнення гранул, а отже підвищують якість кінцевого продукту Розташування кожної з поверхонь ділянки периферійної ділянки 5 диска 2 під тупим кутом а і [ З до відповідної поверхні центральної плоскої частини 3 диска 2 гарантує відсутність застійних зон розпилюваного розчину на поверхні диска 2, поступове и зростання твердою фазою й порушення гідродинаміки розчину на диску Пропонований дисковий розпилювач значно покращує умови утворення й зростання гранул в грануляторах псевдозрідженного шару ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
