Кавітаційний змішувач проточного типу
Номер патенту: 11842
Опубліковано: 16.01.2006
Автори: Ланецький Василь Григорович, Тарасенко Тарас Валерійович, Глазков Михайло Михайлович
Формула / Реферат
Кавітаційний змішувач проточного типу містить циліндричний корпус, кавітатор, відбивач, який відрізняється тим, що по потоку встановлений кільцевий колектор з отворами по периметру труби, далі розташовані тороїдальна камера, яка виконана за рахунок сферичних проточок на конусах кавітатора і відбивача, та канал дифузорного типу.
Текст

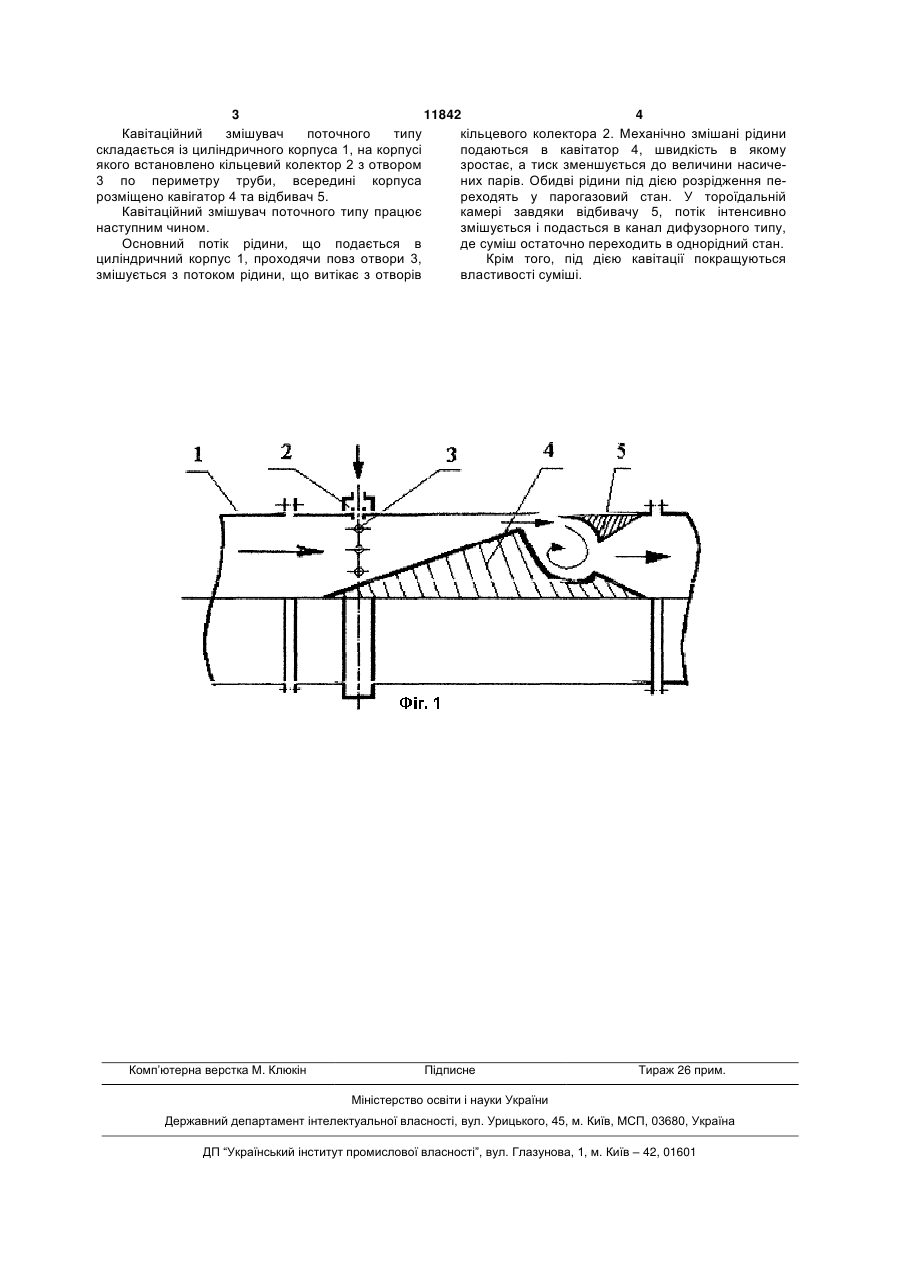

Кавітаційний змішувач проточного типу містить циліндричний корпус, кавітатор, відбивач, який відрізняється тим, що по потоку встановлений кільцевий колектор з отворами по периметру труби, далі розташовані тороїдальна камера, яка виконана за рахунок сферичних проточок на конусах кавітатора і відбивача, та канал дифузорного типу. (19) (21) u200506265 (22) 24.06.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Ланецький Василь Григорович, Глазков Михайло Михайлович, Тарасенко Тарас Валерійович (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 11842 4 Кавітаційний змішувач поточного типу кільцевого колектора 2. Механічно змішані рідини складається із циліндричного корпуса 1, на корпусі подаються в кавітатор 4, швидкість в якому якого встановлено кільцевий колектор 2 з отвором зростає, а тиск зменшується до величини насиче3 по периметру труби, всередині корпуса них парів. Обидві рідини під дією розрідження перозміщено кавігатор 4 та відбивач 5. реходять у парогазовий стан. У тороїдальній Кавітаційний змішувач поточного типу працює камері завдяки відбивачу 5, потік інтенсивно наступним чином. змішується і подасться в канал дифузорного типу, Основний потік рідини, що подається в де суміш остаточно переходить в однорідний стан. циліндричний корпус 1, проходячи повз отвори 3, Крім того, під дією кавітації покращуються змішується з потоком рідини, що витікає з отворів властивості суміші. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlowing type cavitation mixer
Автори англійськоюLanetskyi Vasyl Hryhorovych, Hlazkov Mykhailo Mykhailovych, Tarasenko Taras Valeriiovych
Назва патенту російськоюКавитационный смеситель проточного типа
Автори російськоюЛанецкий Василий Григорьевич, Глазков Михаил Михайлович, Тарасенко Тарас Валерьнвич
МПК / Мітки
МПК: B01F 5/00
Мітки: кавітаційний, проточного, типу, змішувач
