Пристрій для динамічного зондування нескельних грунтів

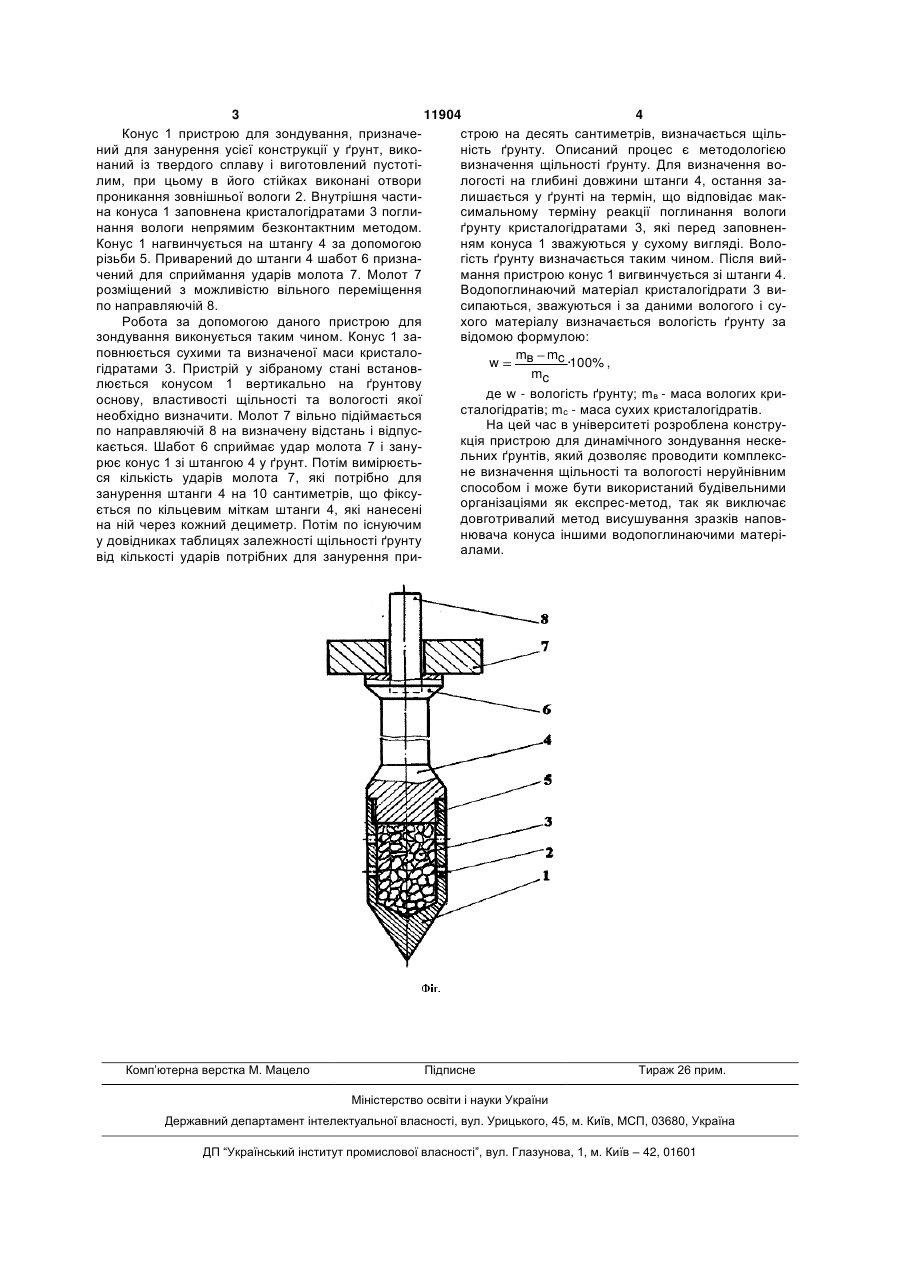

Пристрій для динамічного зондування нескельних ґрунтів, який містить конус, нагвинчений на штангу, на верхній частині якої приварений шабот із вільно встановленою напрямною і молот, розміщений з можливістю вільного падіння з переміщенням по напрямній, який відрізняється тим, що конус виготовлений пустотілим, має отвори проникання зовнішньої вологи і заповнений кристалогідратами поглинання навколишньої вологи. (19) (21) u200506655 (22) 07.07.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Мямлін Сергій Віталійович, Плахотник Володимир Миколайович, Петренко Володимир Дмитрович, Яришкіна Лариса Олександрівна, Цепак Станіслав Владиславович (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 11904 4 Конус 1 пристрою для зондування, призначестрою на десять сантиметрів, визначається щільний для занурення усієї конструкції у ґрунт, виконість ґрунту. Описаний процес є методологією наний із твердого сплаву і виготовлений пустотівизначення щільності ґрунту. Для визначення волим, при цьому в його стійках виконані отвори логості на глибині довжини штанги 4, остання запроникання зовнішньої вологи 2. Внутрішня частилишається у ґрунті на термін, що відповідає макна конуса 1 заповнена кристалогідратами 3 поглисимальному терміну реакції поглинання вологи нання вологи непрямим безконтактним методом. ґрунту кристалогідратами 3, які перед заповненКонус 1 нагвинчується на штангу 4 за допомогою ням конуса 1 зважуються у сухому вигляді. Волорізьби 5. Приварений до штанги 4 шабот 6 признагість ґрунту визначається таким чином. Після вийчений для сприймання ударів молота 7. Молот 7 мання пристрою конус 1 вигвинчується зі штанги 4. розміщений з можливістю вільного переміщення Boдoпoглинаючий мaтеріал кpиcтaлогідрати 3 випо направляючій 8. сипаються, зважуються і за даними вологого і суРобота за допомогою даного пристрою для хого матеріалу визначається вологість ґрунту за зондування виконується таким чином. Конус 1 завідомою формулою: повнюється сухими та визначеної маси кристалоmв mc w ·100% , гідратами 3. Пристрій у зібраному стані встановmc люється конусом 1 вертикально на ґрунтову де w - вологість ґрунту; mв - маса вологих криоснову, властивості щільності та вологості якої сталогідратів; mс - маса сухих кристалогідратів. необхідно визначити. Молот 7 вільно підіймається На цей час в університеті розроблена конструпо направляючій 8 на визначену відстань і відпускція пристрою для динамічного зондування нескекається. Шабот 6 сприймає удар молота 7 і занульних ґрунтів, який дозволяє проводити комплексрює конус 1 зі штангою 4 у ґрунт. Потім вимірюєтьне визначення щільності та вологості неруйнівним ся кількість ударів молота 7, які потрібно для способом і може бути використаний будівельними занурення штанги 4 на 10 сантиметрів, що фіксуорганізаціями як експрес-метод, так як виключає ється по кільцевим міткам штанги 4, які нанесені довготривалий метод висушування зразків наповна ній через кожний дециметр. Потім по існуючим нювача конуса іншими водопоглинаючими матеріу довідниках таблицях залежності щільності ґрунту алами. від кількості ударів потрібних для занурення при Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
