Вихідний оптичний пристрій світомузичної установки

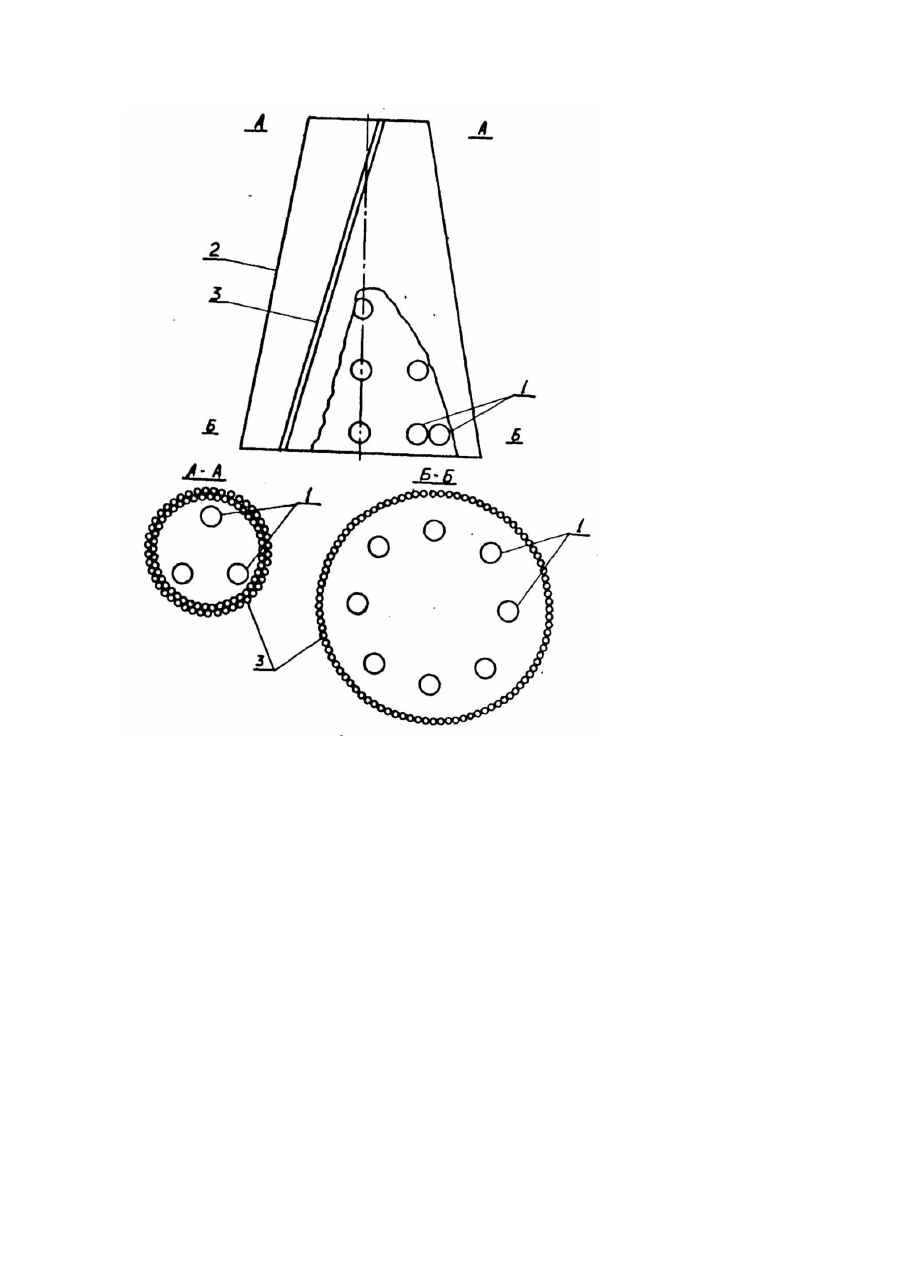

Изобретение относится к светомузыке и может быть использовано для получения оригинальных светоцветовых эффектов и оформления светильников. Известно техническое решение, согласно которому вы ходное оптическое устройство светомузыкальной установки состоит из разноцветных источников света, равномерно расположенных за экраном из одного слоя стеклянных тр убок (стержней) [1]. Недостатком такого решения является ограниченный угол обозрения и однообразие светоцветовых эффектов - источники света видны в виде одинаковых светящихся прямых линий или парабол. В основу изобретения поставлена задача создания такого выходного оптического устройства светомузыкальной установки, в котором улучшение качества изображения обеспечивалось бы разнообразием эффектов и увеличением обозрения без увеличения мощности источников света. Поставленная задача решается тем, что в вы ходном оптическом устройстве светомузыкальной установки, состоящем из разноцветных источников света, равномерно расположенных за экраном, согласно изобретению, экран выполнен в виде усеченного конуса, состоящего из прозрачных элементов, которые располагаются под острым углом к основанию, при этом на меньшем диаметре конуса прозрачные элементы располагаются в два слоя, а разноцветные источники света расположены внутри конуса. Прозрачные элементы (стеклянные трубки или стержни) в совокупности образуют растр и концентрируют световые потоки разноцветных источников света. Ввиду того, что растр имеет сложную геометрическую форму, разноцветные источники света видны в виде светящи хся полос в форме парабол или гипербол. Переключение разноцветных источников света создает сложную объемную картину из разноцветных парабол и гипербол меняющуюся во времени и при изменении угла наблюдения. Благодаря конусообразности экрана угол обозрения круговой в горизонтальной плоскости и приближается к круговому в вертикальной плоскости, а благодаря концентрирующему действию прозрачных элементов разноцветные источники света могут быть маломощными без потери насыщенности цветов. На чертеже представлено выходное оптическое устройство светомузыкальной установки и его сечения А-А и Б-Б. Вы ходное оптическое устройство светомузыкальной установки состоит из разноцветных источников света 1, равномерно расположенных за экраном 2. Экран 2 выполнен в виде усеченного конуса, состоящего из прозрачных элементов 3, которые располагаются под острым углом к основанию, при этом на меньшем диаметре конуса прозрачные элементы 3 располагаются в два слоя, что видно в сечении А-А, на большем диаметре конуса прозрачные элементы 3 располагаются в один слой (сечение Б-Б).
