1. Роторно-імпульсний апарат, що містить корпус з герметичною кришкою, патрубки вводу і виводу рідини, коаксіально розміщені ротор, статор та привід, який відрізняється тим, що ротор виконай котушкоподібним, на торцевих поверхнях паралельно розташованих дисків ротора на однаковій відстані один від одного виконані прямокутні вирізи, в які вставлені металеві вставки, що мають форму паралелепіпеда, на дисковій поверхні статора та на прилеглій до неї поверхні диска ротора виконані прямокутні вікна, які розміщені одне до одного під кутом 45° і взаємно перехрещені.

2. Роторно-імпульсний апарат за п. 1, який відрізняється тим, що на кінцях металевих вставок виконані шипи.

Текст

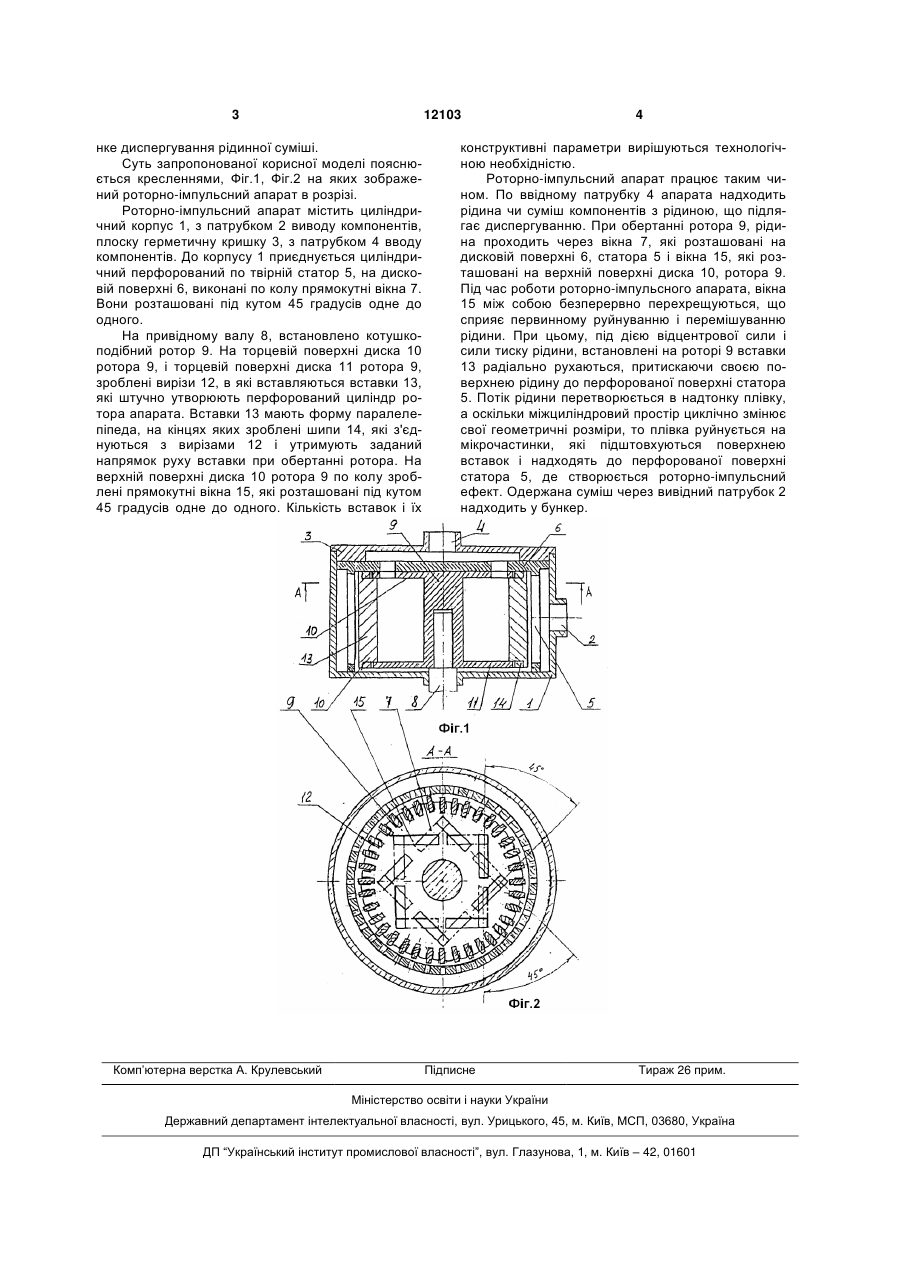

1. Роторно-імпульсний апарат, що містить корпус з герметичною кришкою, патрубки вводу і виводу рідини, коаксіально розміщені ротор, ста 3 12103 нке диспергування рідинної суміші. Суть запропонованої корисної моделі пояснюється кресленнями, Фіг.1, Фіг.2 на яких зображений роторно-імпульсний апарат в розрізі. Роторно-імпульсний апарат містить циліндричний корпус 1, з патрубком 2 виводу компонентів, плоску герметичну кришку 3, з патрубком 4 вводу компонентів. До корпусу 1 приєднується циліндричний перфорований по твірній статор 5, на дисковій поверхні 6, виконані по колу прямокутні вікна 7. Вони розташовані під кутом 45 градусів одне до одного. На привідному валу 8, встановлено котушкоподібний ротор 9. На торцевій поверхні диска 10 ротора 9, і торцевій поверхні диска 11 ротора 9, зроблені вирізи 12, в які вставляються вставки 13, які штучно утворюють перфорований циліндр ротора апарата. Вставки 13 мають форму паралелепіпеда, на кінцях яких зроблені шипи 14, які з'єднуються з вирізами 12 і утримують заданий напрямок руху вставки при обертанні ротора. На верхній поверхні диска 10 ротора 9 по колу зроблені прямокутні вікна 15, які розташовані під кутом 45 градусів одне до одного. Кількість вставок і їх Комп’ютерна верстка А. Крулевський 4 конструктивні параметри вирішуються технологічною необхідністю. Роторно-імпульсний апарат працює таким чином. По ввідному патрубку 4 апарата надходить рідина чи суміш компонентів з рідиною, що підлягає диспергуванню. При обертанні ротора 9, рідина проходить через вікна 7, які розташовані на дисковій поверхні 6, статора 5 і вікна 15, які розташовані на верхній поверхні диска 10, ротора 9. Під час роботи роторно-імпульсного апарата, вікна 15 між собою безперервно перехрещуються, що сприяє первинному руйнуванню і перемішуванню рідини. При цьому, під дією відцентрової сили і сили тиску рідини, встановлені на роторі 9 вставки 13 радіально рухаються, притискаючи своєю поверхнею рідину до перфорованої поверхні статора 5. Потік рідини перетворюється в надтонку плівку, а оскільки міжциліндровий простір циклічно змінює свої геометричні розміри, то плівка руйнується на мікрочастинки, які підштовхуються поверхнею вставок і надходять до перфорованої поверхні статора 5, де створюється роторно-імпульсний ефект. Одержана суміш через вивідний патрубок 2 надходить у бункер. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Rotary-pulse apparatus

Автори англійською

Sniezhkin Yurii Fedorovych, Basok Borys Ivanovych, Obodovych Oleksandr Mykolaiovych, Loveiko Ihor Oleksandrovych, Loveiko Valentyn Oleksandrovych, Khavin Oleksandr Oleksiiovych

Назва патенту російською

Роторно-импульсный аппарат

Автори російською

Снежкин Юрий Федорович, Басок Борис Иванович, Ободович Александр Николаевич, Ловейко Игорь Александрович, Ловейко Валентин Александрович, Хавин Александр Алексеевич

МПК / Мітки

МПК: B01F 7/28

Мітки: апарат, роторно-імпульсний
