Притискний ролик кранової лебідки
Формула / Реферат
Притискний ролик кранової лебідки, що містить розташований в проміжку між внутрішніми торцями реборд барабана трубчатий ролик і кронштейн, з'єднаний з підпружиненим шарнірним важелем, який відрізняється тим, що ролик пропущений крізь неповні отвори кронштейнів, неповний отвір кожного кронштейна відповідає зовнішньому діаметру ролика з можливістю охоплення ролика кронштейном на кут, більший від 180°, а відкритий проріз неповного отвору кронштейна орієнтований зустрічно до твірної поверхні барабана, при цьому матеріали ролика і кронштейнів складають антифрикційну пару з можливістю вільного обертання ролика в неповному отворі кронштейна.
Текст

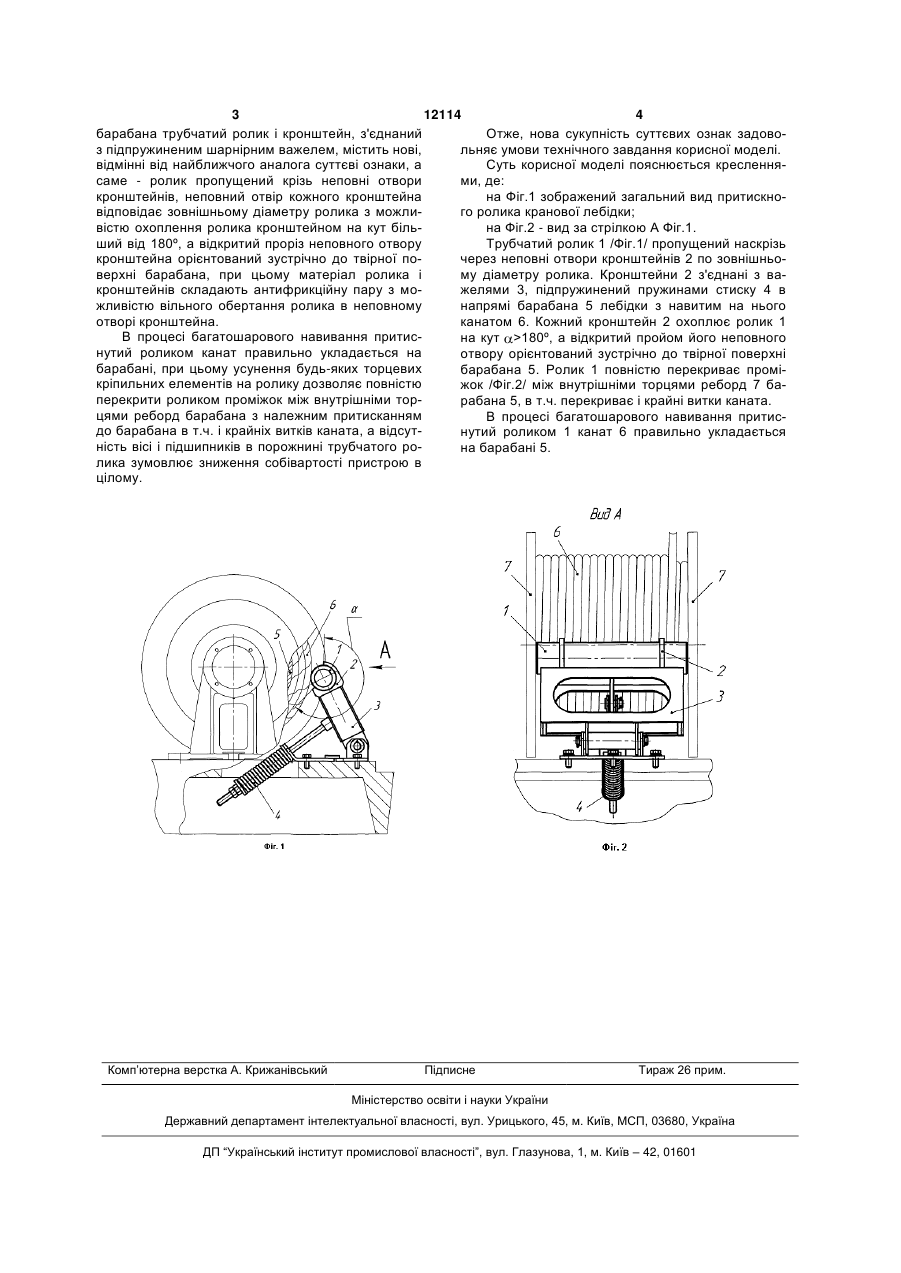

Притискний ролик кранової лебідки, що містить розташований в проміжку між внутрішніми торцями реборд барабана трубчатий ролик і кронштейн, з'єднаний з підпружиненим шарнірним 3 12114 4 барабана трубчатий ролик і кронштейн, з'єднаний Отже, нова сукупність суттєвих ознак задовоз підпружиненим шарнірним важелем, містить нові, льняє умови технічного завдання корисної моделі. відмінні від найближчого аналога суттєві ознаки, а Суть корисної моделі пояснюється кресленнясаме - ролик пропущений крізь неповні отвори ми, де: кронштейнів, неповний отвір кожного кронштейна на Фіг.1 зображений загальний вид притискновідповідає зовнішньому діаметру ролика з можлиго ролика кранової лебідки; вістю охоплення ролика кронштейном на кут більна Фіг.2 - вид за стрілкою А Фіг.1. ший від 180º, а відкритий проріз неповного отвору Трубчатий ролик 1 /Фіг.1/ пропущений наскрізь кронштейна орієнтований зустрічно до твірної почерез неповні отвори кронштейнів 2 по зовнішньоверхні барабана, при цьому матеріал ролика і му діаметру ролика. Кронштейни 2 з'єднані з вакронштейнів складають антифрикційну пару з можелями 3, підпружинений пружинами стиску 4 в жливістю вільного обертання ролика в неповному напрямі барабана 5 лебідки з навитим на нього отворі кронштейна. канатом 6. Кожний кронштейн 2 охоплює ролик 1 В процесі багатошарового навивання притисна кут >180º, а відкритий пройом його неповного нутий роликом канат правильно укладається на отвору орієнтований зустрічно до твірної поверхні барабані, при цьому усунення будь-яких торцевих барабана 5. Ролик 1 повністю перекриває промікріпильних елементів на ролику дозволяє повністю жок /Фіг.2/ між внутрішніми торцями реборд 7 баперекрити роликом проміжок між внутрішніми торрабана 5, в т.ч. перекриває і крайні витки каната. цями реборд барабана з належним притисканням В процесі багатошарового навивання притисдо барабана в т.ч. і крайніх витків каната, а відсутнутий роликом 1 канат 6 правильно укладається ність вісі і підшипників в порожнині трубчатого рона барабані 5. лика зумовлює зниження собівартості пристрою в цілому. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure roller of crane winch
Автори англійськоюStetsiv Bohdan Hryhorovych
Назва патенту російськоюПрижимной ролик крановой лебедки
Автори російськоюСтецив Богдан Григорьевич
МПК / Мітки
МПК: B66D 1/28
Мітки: лебідки, ролик, кранової, притискний
