Пристрій для подачі каната лебідки

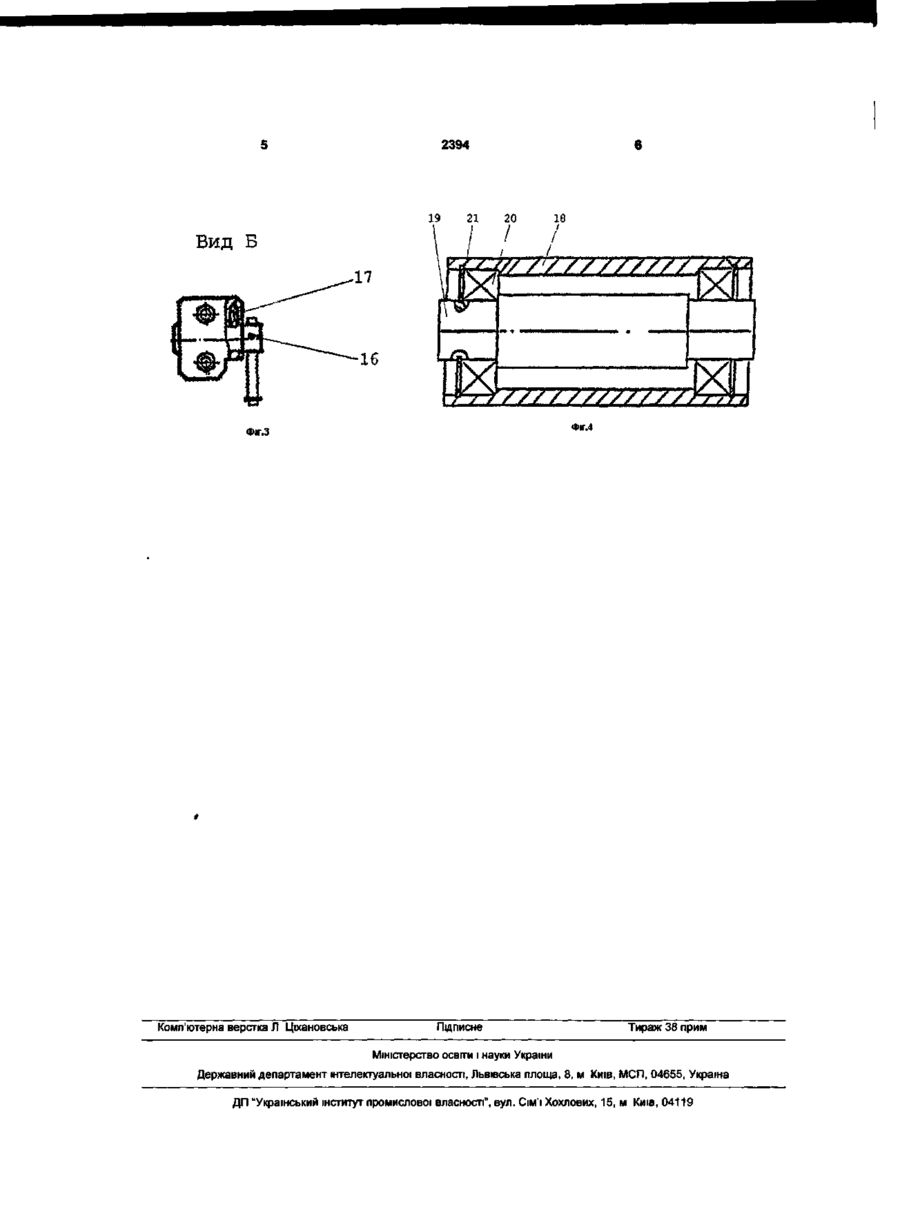

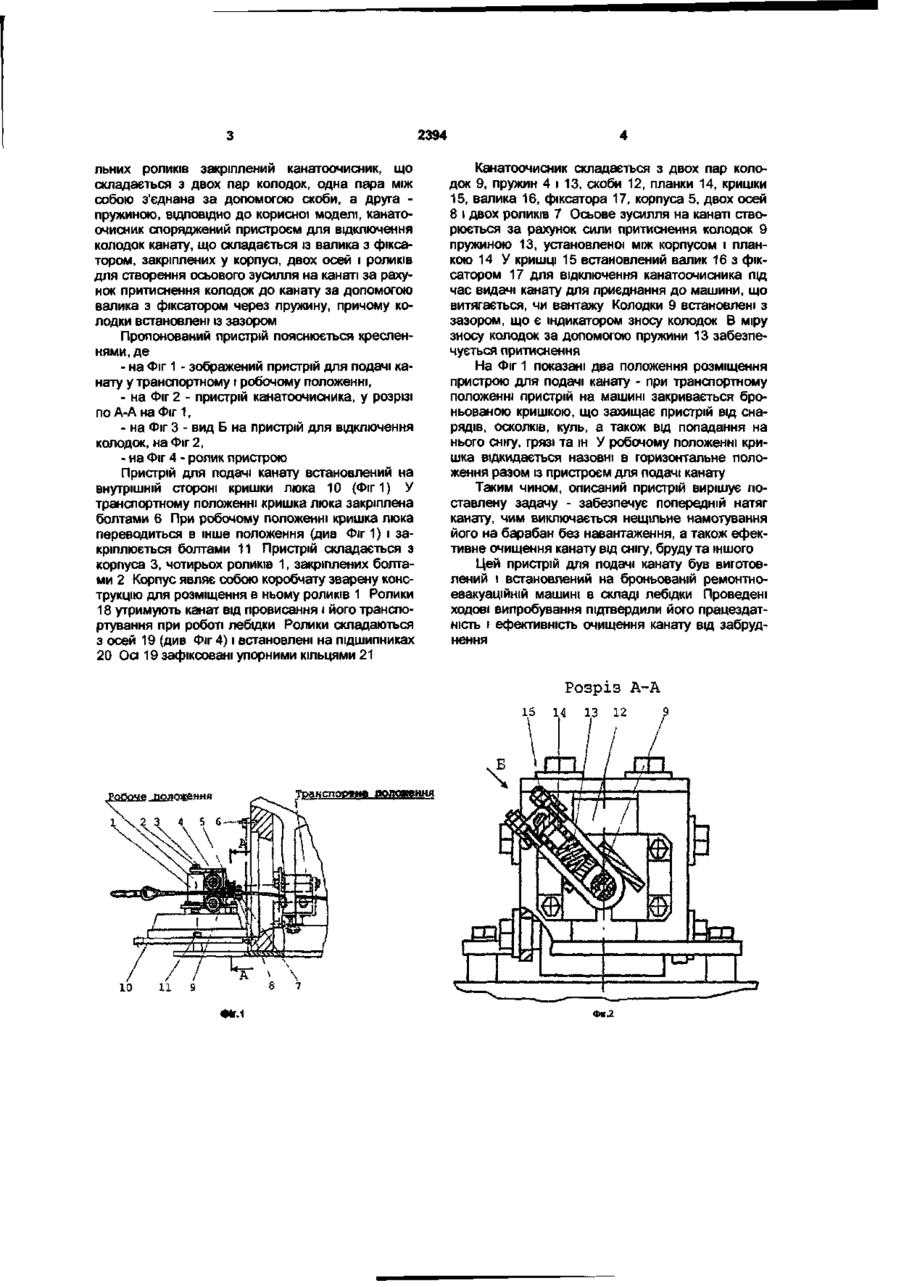

Пристрій для подачі каната лебідки, що містить корпус як коробчасту конструкцію, закріплену на внутрішній стороні кришки люка, у якому вста новлені ролики на осях у підшипниках, зафіксованих упорними кільцями, до корпусу з боку горизонтальних роликів закріплений канатоочисник, що складається з двох пар колодок, одна пара яких з'єднана між собою за допомогою скоби, а друга пружиною, який відрізняється тим, що канатоочисник обладнаний пристроєм для відключення колодок, що складається із валика з фіксатором, закріплених у корпусі, двох осей і роликів для забезпечення осьового зусилля на канаті шляхом притиснення колодок до каната валиком з фіксатором через пружину, причому колодки встановлені із зазором Корисна модель відноситься до галузі машинобудування, зокрема, до транспортної і стосується багатоцільового гусеничного транспортератягача, призначеного для буксирування артилерійських систем і спеціальних колісних причепів, транспортування вантажу і застряглих транспортних засобів Відомий гусеничний транспортер-тягач МТ-Т [описаний у книзі Тяжелый многоцелевой гусеничный транспортер-тягач МТ-Т Техническое описание и инструкция по эксплуатации 429АМ ООсб ТО - М Воениздат, 1988 - С 146-166], обладнаний механічною реверсивною лебідкою з двома роликами і розвантаженим збірним барабаном Лебідка призначена для підтягування і спуску вантажу, самовитягання машини і для витягання застряглої техніки, коли ПІДХІД до них неможливий Складається з рами, фрикцюну-роз'єднувача і гальма, редуктора, тягових роликів, збірного барабана, канатовкладача, обмежувачів видачі канату і навантаження на ньому, обмежувальних роликів, поворотного блоку, підтискного ролика і пристрою для подачі канату, призначеного для правлення каната на перший рівчак заднього тягового ролика і створення опори при підтягуванні вантажу Пристрій для подачі канату встановлений із зовнішньої сторони корпусу машини і складається з корпусу, стакану, блоку, осей з гайками, встановлених у підшипникових вузлах У зв'язку з тим, що пристрій для подачі канату встановлений зовні машини, він працює в складних умовах через попадання на нього дощу, бруду та ін Тому для очищення канату пристрій споряджений канатоочисником, що складається з двох пар дерев'яних колодок, пружин, кільця й упорів Уа колодки стягнуті між собою попарно пружинами і щільно охоплюють канат лебідки для очищення його від грязі чи снігу, що падають через відкриту кришку картера Недоліком цього пристрою є слабкий натяг канату, що приводить до нещільного намотування його на барабан, а також інтенсивний знос канату через його забруднення В основу корисної моделі поставлена задача удосконалення пристрою для подачі канату лебідки шляхом забезпечення попереднього його натягу для рівномірного укладання на барабан лебідки, а також розробки пристрою для відключення колодок при видачі канату до вантажу і притиснення їх при навантаженні, що забезпечує ефективне очищення канату від забруднення Поставлена задача вирішується тим, що пристрій для подачі канату лебідки містить корпус у вигляді коробчатої конструкції, закріпленого на внутрішній стороні кришки люка, у якому встановлені ролики на осях у підшипниках, зафіксованих упорними кільцями, до корпусу з боку горизонта со CM 2394 льних роликів закріплений канатоочисник, що складається з двох пар колодок, одна пара між собою з'єднана за допомогою скоби, а друга пружиною, ВІДПОВІДНО до корисної моделі, канатоочисник споряджений пристроєм для відключення колодок канату, що складається із валика з фіксатором, закріплених у корпусі, двох осей і роликів для створення осьового зусилля на канаті за рахунок притиснення колодок до канату за допомогою валика з фіксатором через пружину, причому колодки встановлені із зазором Пропонований пристрій пояснюється кресленнями, де - на Фіг 1 - зображений пристрій для подачі канату у транспортному і робочому положенні, - на Фіг 2 - пристрій канатоочисника, у розрізі по А-А на Фіг 1, - на Фіг 3 - вид Б на пристрій для відключення колодок, на Фіг 2, - на Фіг 4 - ролик пристрою Пристрій для подачі канату встановлений на внутрішній стороні кришки люка 10 (Фіг 1) У транспортному положенні кришка люка закріплена болтами 6 При робочому положенні кришка люка переводиться в інше положення (див Фіг 1) і закріплюється болтами 11 Пристрій складається з корпуса 3, чотирьох роликів 1, закріплених болтами 2 Корпус являє собою коробчату зварену конструкцію для розміщення в ньому роликів 1 Ролики 18 утримують канат від провисання і його транспортування при роботі лебідки Ролики складаються з осей 19 (див Фіг 4) і встановлені на підшипниках 20 Осі 19 зафіксовані упорними кільцями 21 Канатоочисник складається з двох пар колодок 9, пружин 4 і 13, скоби 12, планки 14, кришки 15, валика 16, фіксатора 17, корпуса 5, двох осей 8 і двох роликів 7 Осьове зусилля на канаті створюється за рахунок сили притиснення колодок 9 пружиною 13, установленої між корпусом і планкою 14 У кришці 15 встановлений валик 16 з фіксатором 17 для відключення канатоочисника під час видачі канату для приєднання до машини, що витягається, чи вантажу Колодки 9 встановлені з зазором, що є індикатором зносу колодок В міру зносу колодок за допомогою пружини 13 забезпечується притиснення На Фіг 1 показані два положення розміщення пристрою для подачі канату - при транспортному положенні пристрій на машині закривається броньованою кришкою, що захищає пристрій від снарядів, осколків, куль, а також від попадання на нього снігу, грязі та ш У робочому положенні кришка відкидається назовні в горизонтальне положення разом із пристроєм для подачі канату Таким чином, описаний пристрій вирішує поставлену задачу - забезпечує попередній натяг канату, чим виключається нещільне намотування його на барабан без навантаження, а також ефективне очищення канату від снігу, бруду та іншого Цей пристрій для подачі канату був виготовлений і встановлений на броньованій ремонтноевакуаційній машині в складі лебідки Проведені ходові випробування підтвердили його працездатність і ефективність очищення канату від забруднення Розріз А-А 15 14 13 12 Транспортне воложадня Фіг.1 ФіГ.2 9 2394 Вид Б ФіГ.4 Фіг.3 Комп'ютерна верстка Л Ціхановська Підписне Тираж 38 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м Київ, 04119
