Люмінофор зеленого коліру свічення

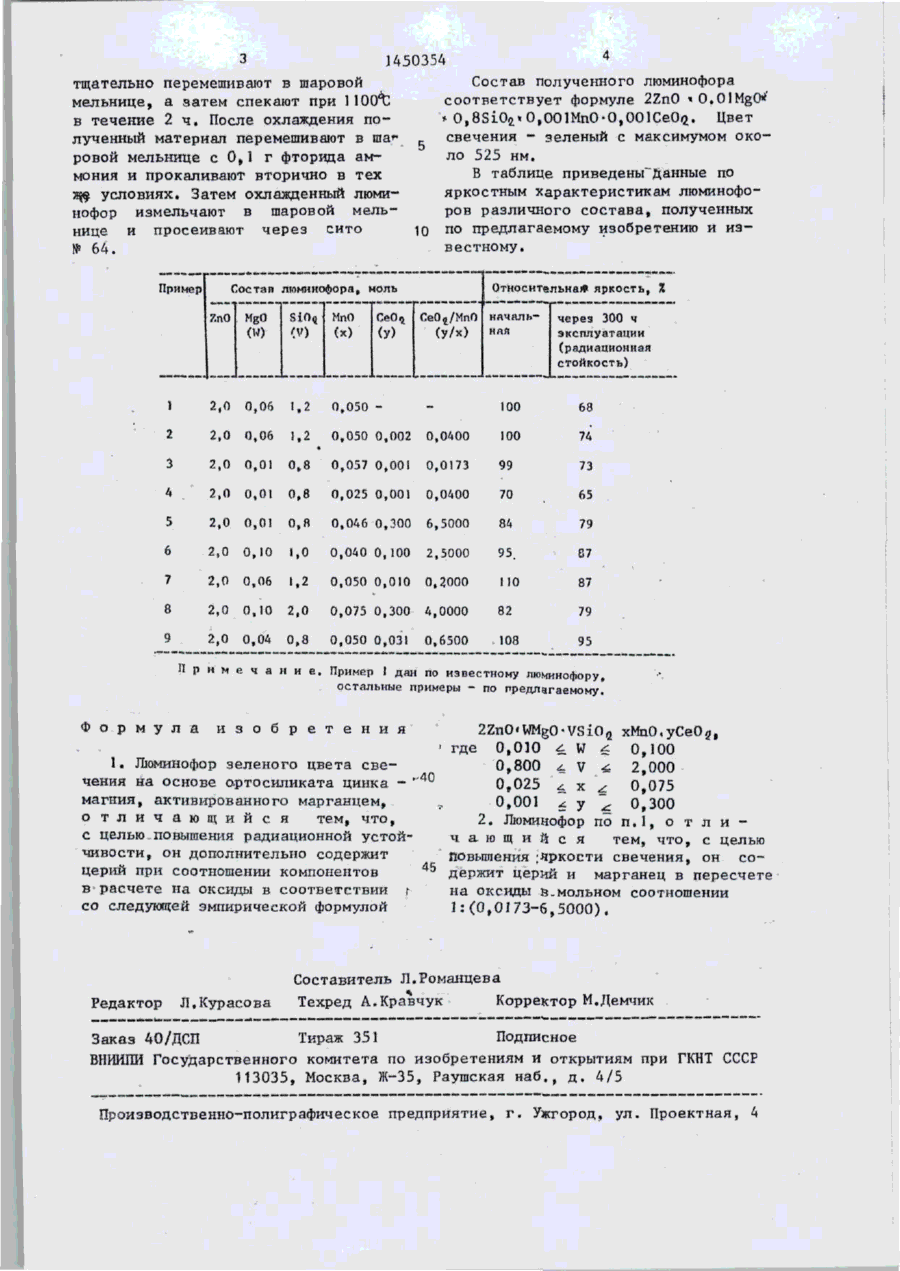

Изобретение относится к технике люминофоров, а именно к люминофору зеленого цвета свечения на основе ортосиликата цинка - магния, активированного марганцем. Цель - повышение радиационной активности и яркости свечения. Смешивают ZnO, диоксид кремния в виде аэросила марки А-300, основной карбонат марганца и 6%-ный водный нитрат церия. Полученную шихту перемешивают в шаровой мельнице, а затем спекают при 1100 С в течение 2 ч. После охлаждения полученный материал перемешивают в шаровой мельнице с фторидом аммония и для удаления избытка аэросила прокаливают вторичную при 1100вС в т е чение 2 ч. Охлажденный люминофор измельчают и просеивают. Состав полученного по предлагаемому изобретению люминофора отвечает следующей формуле 2 ZnO«WMgO'VSiO?. x М О к у п СеОь где 0,010 ^W 4 0,10Q; 0,80£V*2,00; 0,025^x^0,075, 0 , 0 0 1 ^ у ^ 0 , 3 . При этом мольное соотношение Се:Мп в пересчете на соответствующие оксиды составляет 1:(0,0173-6,5). Относительная я р кость люминофора при катодовозбуждении 103 - 110%, яркость после 300 ч эксплуатации 79 - 90%. 1 э . п . ф-лы, I табл. О1 о І Изобретение относится к технике люминофоров, а именно к люминофору зеленого цвета свечения на основе ,ортосиликата цинка - магния, активи' рованного марганцем, используемому для изготовления проекционных кинескопов и осциллографических трубок. Цель изобретения - повышение ра- і диационноЙ устойчивости люминофора. 1-89 і * Изобретение иллюстрируется щим примером, следую Смесь 65 г (0,8 моль) оксида цинка, 0,249 г (0,004 моль) фторида маг-: нил, 19,2 г (0,320 моль) диоксида кремния в виде аэросила марки А-300, 0,0488 г (0,0004 моль) основного карбоната марганца и 0,1786 г (0,0004 моль) 6%-ного водного нитрата церия —п Л 1450354 Состав полученного люминофора тщательно перемешивают в шаровой соответствует формуле 2Zn0 *O,OlMgO*r мельнице, а затем спекают при 1 100Х * OpSSiO^O.OOlMnO-OjOOlCeOij. Цвет в течение 2 ч . После охлаждения посвечения - зеленый с максимумом околученный материал перемешивают в ша* ,. ло 525 нм. ровой мельнице с 0,1 г фторида амВ таблице приведеньГданные по мония и прокаливают вторично в тех яркостным характеристикам люминофощ условиях. Затем охлажденный люмиров различного состава, полученных нофор измельчают в шаровой мельнице и просеивают через сито ] Q по предлагаемому изобретению и и з вестному. № 64. Пример Состав Относительна* яркость, !! люминофора, г Ю Л Ь MnO СеО* CeOg/MnO началь(у/х) ная (у) 1, 2 0,050 1. 2 2 .0 4 2 ,0 5 2 ,о о, 01 6 2 ,0 7 7.п0 MgO (W) (V) Ї 2 ,0 о, 06 2 2 ,о о, 06 3 через 300 ч эксплуатации (радиационная стойкость) 100 68 0,050 0,002 0,0400 100 74 о, 01 о, 8 0,057 0,001 0,0173 99 73 о, 01 о, 8 0,025 0,001 0,0400 70 65 о. ft 0,046 0,300 6,5000 84 79 о, 10 1. 0 0,040 0,100 2,5000 95. 87 2 ,0 о, 06 I. 2 0,050 0,010 0,2000 1 10 87 8 2, 0 о, 10 2, 0 0,075 0,300 4,0000 82 79 9 2 ,0 о, 04 о»а 0,050 0,031 0,6500 П р и м е ч а н и е , Ф о р м у л а . 108 95 Пример I дан по известному люминофору, остальные примеры - по предлагаемому. и з о б р е т е н и я ^ а у 0,010 г. W 4: 0,100 1. Люминофор зеленого цвета све0,800 4 V 4, 2,000 чения на основе артосиликата цинка _ -40 0,025 ^ х ^ 0 075 магния, активированного марганцем, 0,001 £ у Z: 0 300 о т л и ч а ю щ и й с я тем, что, 2. Люминофор по п . 1 , о т л и с целью повышения радиационной устойч а ю щ и й с я тем, что с целью чивости, он дополнительно содержит повышения яркости свечения, он со45 церий при соотношении компонентов держит церий и марганец в пересчете в расчете на оксиды в соответствии г на оксиды в.мольном соотношении со следующей эмпирической формулой 1:(0,0173-6,5000). где Составитель Л.Романцева Редактор Л.Курасова Техред А.Кравчук Корректор М.Демчик Заказ 40/ДСП Тираж 351 Подписное ВНИЙІШ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
