Пускорегулюючий пристрій для газорозрядних ламп

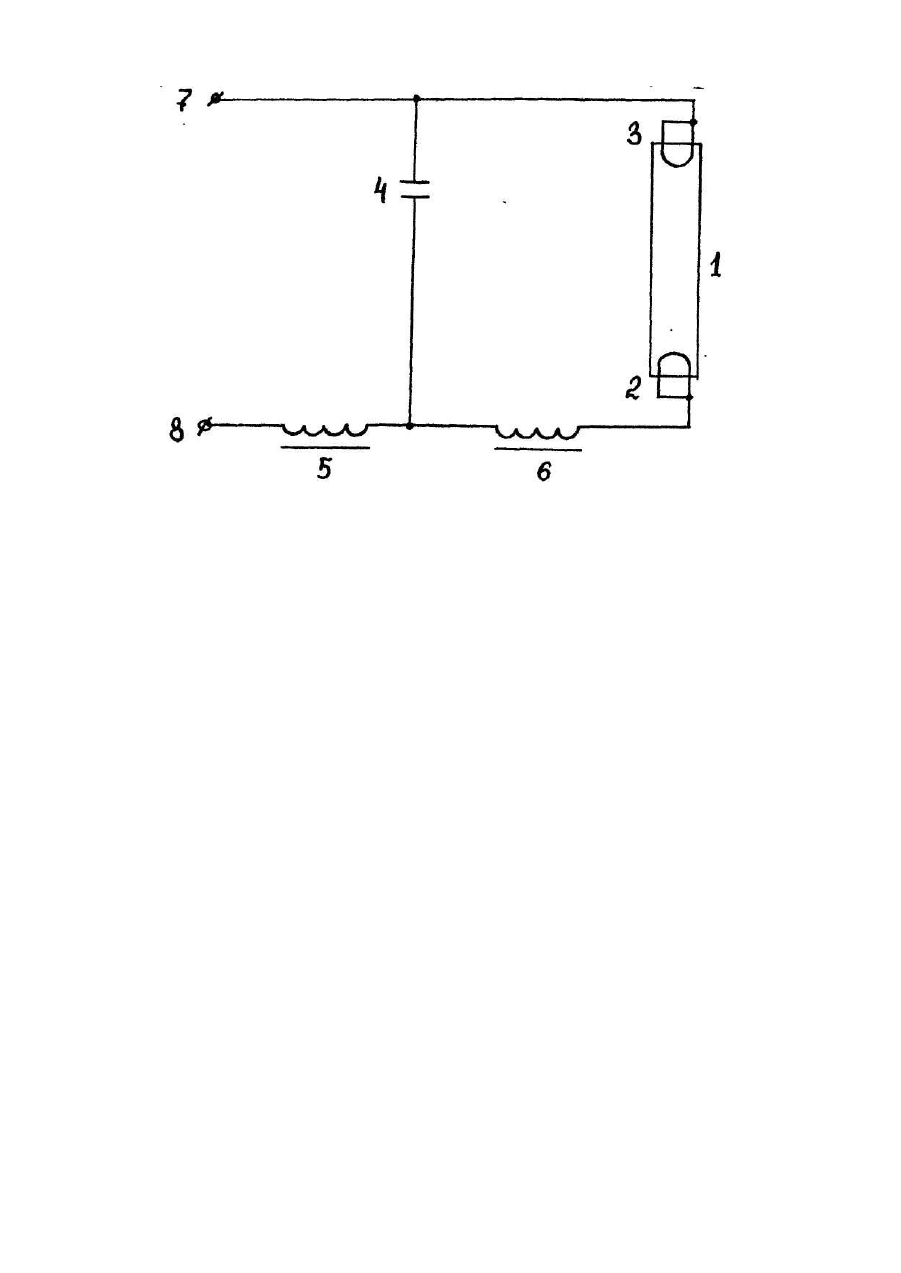

Изобретение относится к пускорегулирующим устройствам (ПРУ) для газоразрядных источников света и может быть использовано для ламп как низкого, так и высокого давления. Известно устройство для зажигания газоразрядных ламп (прототип), например люминесцентных, содержащее индуктивный балласт и полупроводниковый стартёр, выполненный в виде выпрямительного моста, в диагональ которого включен основной тиристор, между управляющим электродом и катодом которого включен дополнительный тиристор, управляющий электрод которого присоединен к аноду основного тиристора. Устройство имеет ограниченную надежность, так как стартер содержит большое количество полупроводниковых приборов. В основу изобретения поставлена задача усовершенствования ПРУ для газоразрядных ламп путем использования автоматически коммутируемых последовательного и параллельного колебательных контуров, что приводит к упрощению схемы устройства, повышению надежности и улучшению световы х характеристик лампы. Заявляемое пускорегулирующее устройство для газоразрядных ламп содержит основной индуктивный балласт, включенный последовательно с лампой, дополнительно между основным индуктивным балластом и лампой включен дополнительный индуктивный балласт и конденсатор, причем конденсатор образует с основным балластом и дополнительным балластом автоматически коммутируемые последовательный и параллельный колебательные контуры соответственно. Предлагаемое устройство значительно проще схемотехнически, позволяет использовать стандартные балластные элементы, не содержит полупроводниковых и коммутирующи х приборов (например, стартера), чем обеспечивается максимальная надежность и оптимальные световые характеристики. Устройство обеспечивает практически мгновенный поджиг лампы и устойчивое горение при значительных колебаниях напряжения сети и температуры окружающей среды. Косинус сдвига фаз при этом имеет значение 0,85-0,98. ПРУ позволяет эксплуатировать газоразрядные лампы с перегоревшими нитями (люминесцентные низкого давления), вышедшими из строя поджигающими резисторами и электродами (ртутные высокого давления), обеспечивает более длительную эксплуатацию ламп. На чертеже представлена схема предлагаемого устройства (вариант работы с люминесцентной лампой низкого давления). Устройство содержит люминесцентную лампу 1, смежные электроды которой 2 и 3 соединены между собой, конденсатор 4, включенный параллельно лампе, последовательно с лампой включены дроссели 5 (основной индуктивный баласт) и 6 (дополнительный индуктивный балласт), при этом конденсатор 4 образует с дросселем 5 последовательный колебательный контур, а с дросселем 6 - параллельный. Устройство подключено к сетевым зажимам 7 и 8. Устройство работает следующим образом. При подаче на зажимы 7 и 8 сетевого напряжения в последовательном колебательном контуре, состоящем из дросселя 5 и конденсатора 4, возникает колебательный процесс. При частоте изменения напряжения питающей сети 50 Гц через 0,1...0,2 на конденсаторе 4 возникает напряжение, величина которого превышает напряжение сети в несколько раз и определяется добросовестностью этого контура. В процессе нарастания этого напряжения до некоторого момента времени разряд в лампе 1 отсутствует и тока в ее цепи практически нет. Когда напряжение на конденсаторе 4 достигает порога зажигания лампы 1 (для люминесцентной лампы низкого давления ~ 700 В) в ней возникает разряд - лампа зажигается. Т.к. дифференциальное сопротивление зажженной лампы практически равно нулю, конденсатор 4, дроссель б и лампа 1 образуют параллельный колебательный контур, в котором при соответствующих значениях индуктивности и емкости возникает резонанс токов, обеспечивающий устойчивое состояние газового разряда в лампе. При этом сопротивление контура для внутренних токов определяется небольшим активным сопротивлением дросселя 6 и ток лампы 1 практически не ограничивает. Для внешней цепи контур представляет значительное активное сопротивление, рассеяние мощности на котором обусловлено излучением лампы. Резонанс напряжений в последовательном контуре "дроссель 5 конденсатор 4" при зажигании лампы автоматически прекращается и дроссель 5 во время горения лампы является индуктивным балластом. При работе с газоразрядными лампами высокого давления схема предлагаемого ПРУ не претерпевает изменений. В этом случае лампы с натриевым наполнением подключают к электродам 2 и 3. Ртутные лампы подключают основными электродами, а поджигающиеоставляют незадействованными.
