Безтрансформаторний пристрій для живлення ламп низької напруги

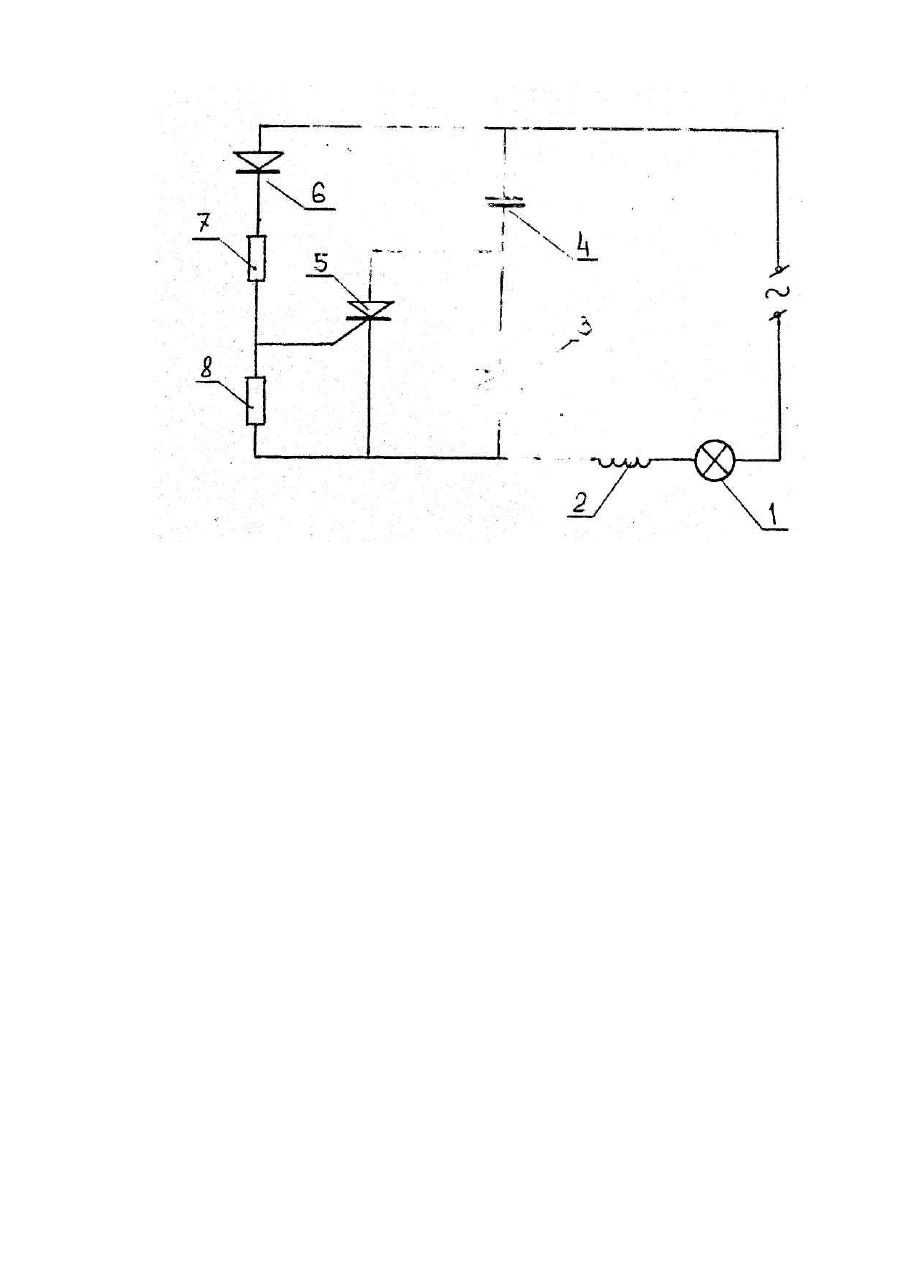

Изобретение относится к устройствам для эксплуатации источников света с лампами накаливания низкого напряжения от высоковольтной сети без понижающего трансформатора. Наиболее близким устройством к заявляемому является бестрансформаторный ограничитель переменного тока, содержащий согласующий мостовой выпрямитель на четырех диодах, диагональю переменного тока подключенный в сеть, и нагрузку, подключенную к диагонали постоянного тока, при этом чем больше ток нагрузки, тем больше величина емкости конденсатора. При соответствующем выборе величин емкости конденсатора и индуктивности дросселя, коэффициент мощности схемы может быть достигнут равным единице. Устройство может питать и люминесцентные лампы. При этом для уменьшения пульсаций светового потока последовательно с конденсатором включается дополнительно индуктивный дроссель. Недостатком прототипа является ненадежность работы вследствие частых пробоев конденсатора, неустойчивый характер светового потока. Задача изобретения - повышение надежности устройства. Задача решается тем что бестрансформаторное устройство для питания низковольтных ламп, содержащее конденсатор в цепи питания лампы, подключенный через диодный выпрямитель к сети переменного тока, и дроссель, соединенный последовательно с лампой, согласно изобретению, дополнительно содержит тиристор, два резистора, а выпрямитель выполнен на двух диодах, при этом одним выводом лампа соединена с одним контактом сети переменного тока, а вторым выводом с анодом диода и катодом тиристора, катод диода и анод тиристора через конденсатор соединены с другим контактом сети переменного тока, а цепь управления тиристора выполнена в виде делителя напряжения, одно плечо которого образовано резистором, соединяющим катод тиристора с управляющим электродом тиристора, а второе плечо образовано вторым резистором, соединяющим управляющий электрод тиристора с катодом диода, анод которого подключен ко второму контакту сети переменного тока. На чертеже изображена принципиальная схема заявляемого устройства. Устройство для питания низковольтной лампы 1 содержит индуктивность 2 в виде дросселя, диодЗ, конденсатор4, тиристор 5, управляющая цепь которого выполнена в виде делителя напряжения, одно плечо которого представляет собой резистор 8, а второе плечо содержит резистор 7 и последовательно соединенный с ним диод 6, анод которого включен в сеть переменного тока высокого напряжения. Работает устройство следующим образом. При включении в сеть ток начинает идти через лампу 1, дроссель 2, диод 3, заряжая конденсатор 4, при положительном полупериоде достигая амплитуды напряжения сети. При отрицательном полупериоде открывается тиристор 5 благодаря напряжению, снимаемому с делителя напряжения 7 и 8, подобранному для этого соответствующим соотношением плеч; конденсатор 4 разряжается по цепи: положительная обкладка конденсатора 4, тиристор 5, индуктивность 2, лампа 1, сеть, отрицательная обкладка конденсатора 4. Энергия, выделяемая при разряде в лампе, превращается в световую. Циклы заряда повторяются в каждый положительный полупериод, а циклы разряда конденсатора, - в каждый отрицательный полупериод. Следует иметь ввиду, что индуктивность 2 необходима лишь втом случае, если соотношение номинала напряжения лампы к напряжению в сети составляет менее двух. Например, при подключении лампы на 127 В в сеть переменного тока напряжением 220 В, дроссель не нужен. Пример выполнения для питания лампы 12 В х 20 Вт от сети переменного тока 220 В х 50 Гц может быть представлен следующим исполнением основных элементов схемы: металлобумажный конденсатор емкостью 2,0 х 450 В, диоды Д226Б, тиристор КУ221Д. Устройство надежно в эксплуатации и просто для изготовления.
