Форма для виготовлення будівельних виробів із скопобетону

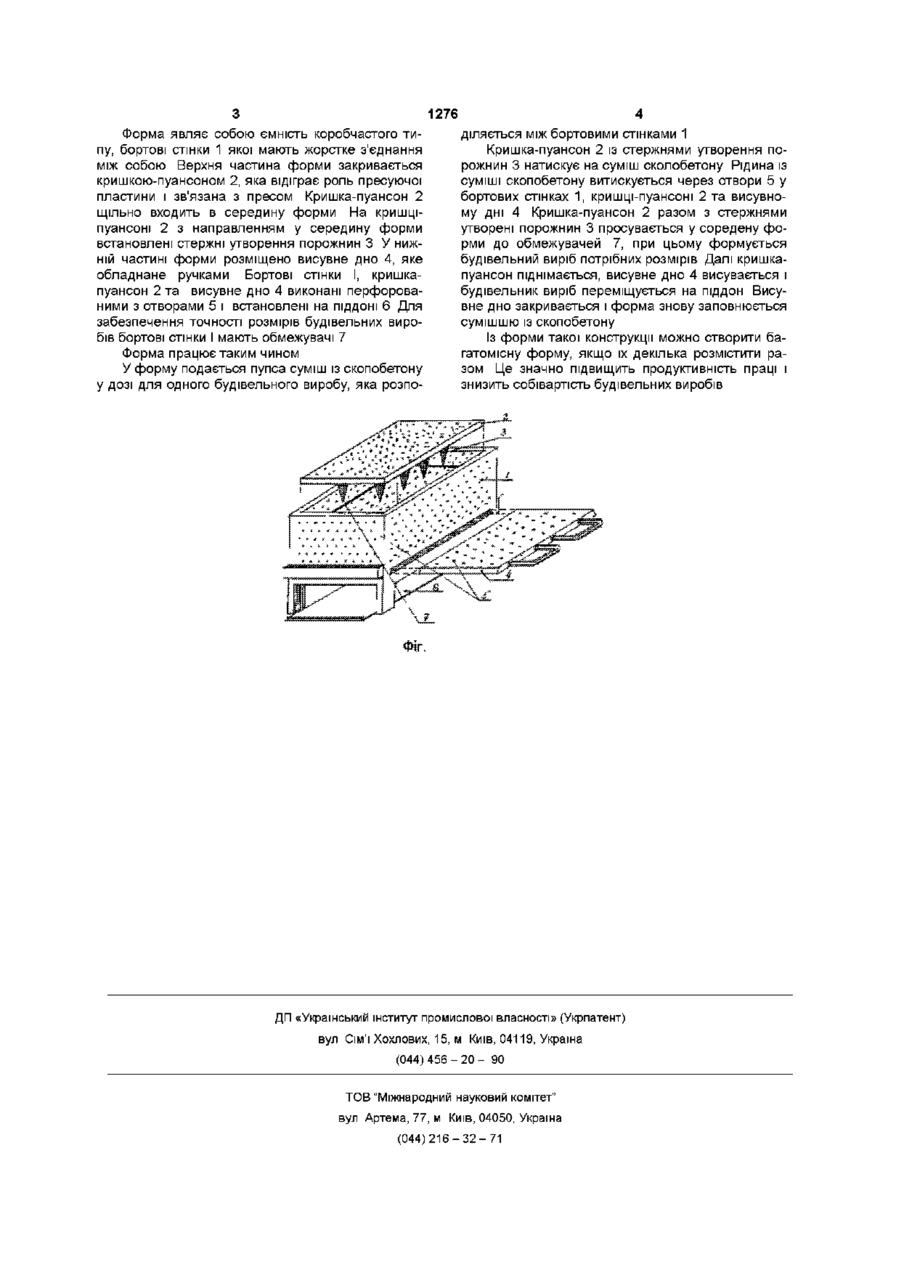

1 Форма для виготовлення будівельних виробів із скопобетону, що містить бортові стінки, піддон та стержні для утворення порожнин, яка відрізняється тим, що бортові стінки мають обмежувачі і являють собою каркас коробчастого вигляду із висувним дном та кришкою-пуансоном із стержнями для утворення порожнин, який встановлений на ПІДДОНІ, при цьому бортові стінки, кришка-пуансон та висувне дно виконані перфорованими 2 Форма за п 1, яка відрізняється тим, що стержні для утворення порожнин виконані конусними 3 Форма за п 1, яка відрізняється тим, що висувне дно забезпечено ручками Корисна модель відноситься до обробки сировини, на будівельні потреби і може бути використана дан формування будівельних виробів із суміші скопобетону, а саме цегли, блоків, панелей, плит тощо Відома багатомісна форма для виготовлення залізобетонних виробів, яка має піддон з бортами, один з яких рухомий Ця конструкція форми не забезпечує можливість виготовлення будівельних виробів із суміші скопобетону тому, що в и конструкції не передбачені елементи , які відводять рідину при відтискуванні (Патент України № 19395 МП К В28В7/24) Найбільш близьким аналогом форми для виготовлення будівельних виробів із скопобетону, що заявляється, вибраним за прототип, є форма для виготовлення будівельних блоків, яка містить роз'ємні бокові елементи, піддон та стержні утворення порожнин (Корисна модель України № 24 МП К В28В7/22) Відома форма не дозволяє виробляти будівельні вироби із суміші скопобетону тому, що вона не пристосована для відтискування рідини, що необхідно при виготовленні будівельних виробів із, скопобетону В основу корисної моделі поставлена задача удосконалення форми дата виготовлення будівельних виробів, у якій шляхом модифікації конструктивних елементів забезпечується можливість відтискування рідини із суміші скопобетону для виробництва будівельних виробів За рахунок цього створюється можливість формувати будівельні вироби із скопобетону, що дозволяє знизити енер гоємність технологічного процесу виготовлення будівельних виробів, знизити їх вагу та собівартість Поставлена задача вирішується тим, що у формі для виготовлення будівельних виробів із скопобетону, яка містить бортові стінки, піддон та стержні утворення порожнин, згідно з корисною моделлю бортові стінки, що мають вигляд каркасу коробчастого типу та висувне дно встановлені на ПІДДОНІ, стерши утворення порожнин розміщені на кришці-пуансоні, при цьому, бортові стінки, висувне дно і кришка-пуансон виконані перфорованими В конструкції форми, що пропонується, бортові стінки, які мають коробчастий вигляд, створюють жорсткість конструкції і не містять, при цьому, елементів кріплення, завдяки чому спрощується конструкція форми, підвищується її надійність та ДОВГОВІЧНІСТЬ, а також забезпечується точність розмірів будівельних виробів Висувне дно забезпечує швидке витягування будівельних виробів на піддон після відтиснення рідини Кришка-пуансон із стержнями утворення порожнин дозволяє рівномірно відтискувати рідину вздовж всього об'єму будівельного виробу Перфорований корпус форми, що заявляється, служить для відведення рідини при відтискуванні, а це створює можливість формував ти будівельні вироби із скопобетону Висувне дно обладнане ручками, що створює зручність при експлуатації форми Суть корисної моделі, що заявляється, пояснюється кресленням-ескізом, на якому зображений загальний вигляд форми для виготовлення будівельних виробів із скопобетону (О 1276 Форма являє собою ємність коробчастого типу, бортові стінки 1 якої мають жорстке з'єднання між собою Верхня частина форми закривається кришкою-пуансоном 2, яка відіграє роль пресуючої пластини і зв'язана з пресом Кришка-пуансон 2 щільно входить в середину форми На кришціпуансоні 2 з направленням у середину форми встановлені стержні утворення порожнин З У нижній частині форми розміщено висувне дно 4, яке обладнане ручками Бортові стінки І, кришкапуансон 2 та висувне дно 4 виконані перфорованими з отворами 5 і встановлені на ПІДДОНІ 6 Для забезпечення точності розмірів будівельних виробів бортові стінки І мають обмежувачі 7 Форма працює таким чином У форму подається пупса суміш із скопобетону у дозі для одного будівельного виробу, яка розпо діляється між бортовими стінками 1 Кришка-пуансон 2 із стержнями утворення порожнин 3 натискує на суміш сколобетону Рідина із суміші скопобетону витискується через отвори 5 у бортових стінках 1, кришці-пуансоні 2 та висувному дні 4 Кришка-пуансон 2 разом з стержнями утворені порожнин 3 просувається у соредену форми до обмежувачей 7, при цьому формується будівельний виріб потрібних розмірів Далі кришкапуансон піднімається, висувне дно 4 висувається і будівельник виріб переміщується на піддон Висувне дно закривається і форма знову заповнюється сумішшю із скопобетону Із форми такої конструкції можно створити багатомісну форму, якщо їх декілька розмістити разом Це значно підвищить продуктивність праці і знизить собівартість будівельних виробів ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
