Щілинний резонатор
Формула / Реферат
Щілинний резонатор, що містить металевий екран, щілинну лінію з точками підключення, при цьому щілинна лінія виконана у вигляді півхвильового відрізка, який відрізняється тим, що усередині щілинної лінії розташована кругла металева поверхня, при цьому щілинна лінія має форму кільця.
Текст

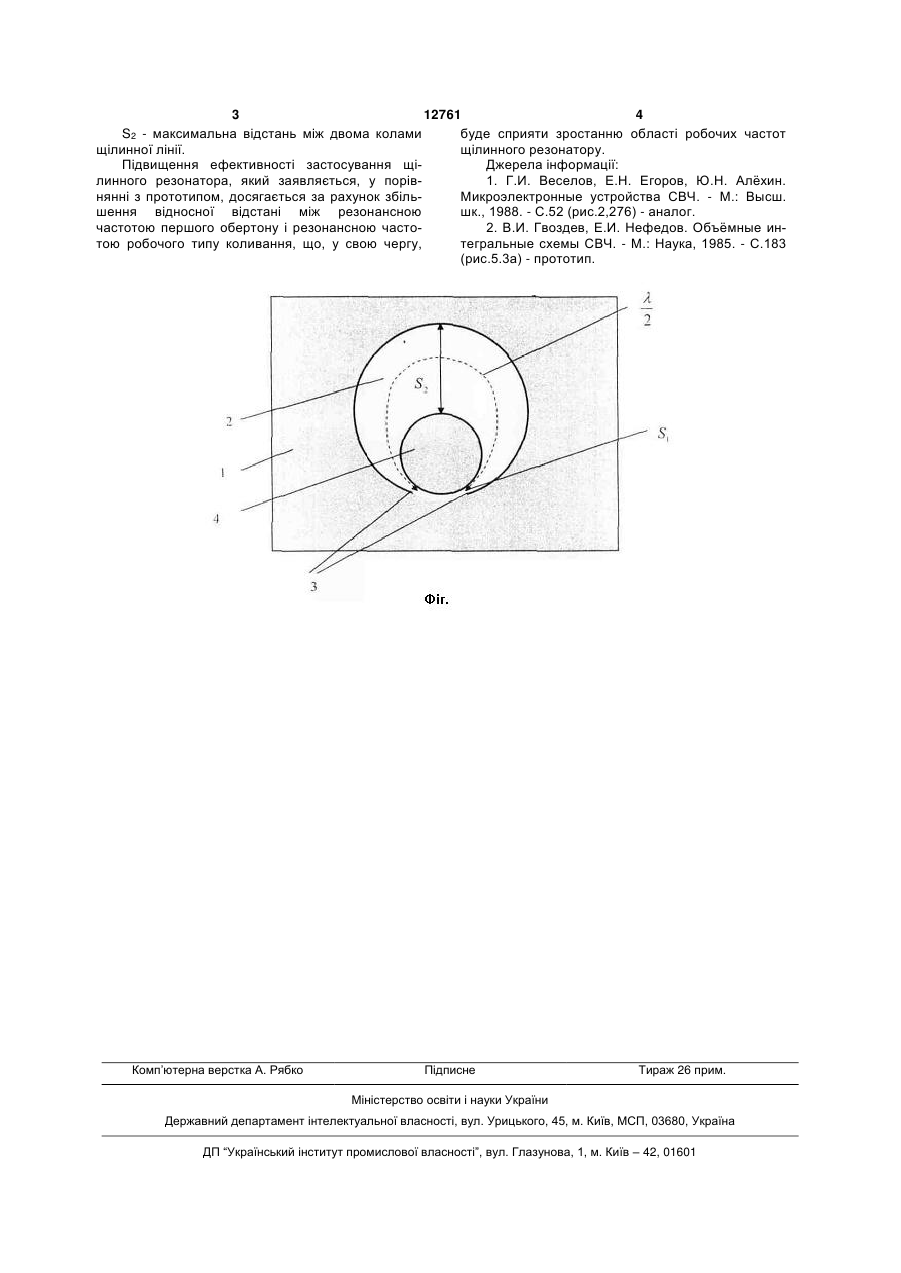

Щілинний резонатор, що містить металевий екран, щілинну лінію з точками підключення, при цьому щілинна лінія виконана у вигляді півхвильового відрізка, який відрізняється тим, що усередині щілинної лінії розташована кругла металева поверхня, при цьому щілинна лінія має форму кільця. (19) (21) u200511273 (22) 28.11.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Козловський Валерій Валерійович (73) НАЦІОНАЛЬНА АКАДЕМІЯ ОБОРОНИ УКРАЇНИ 3 12761 4 S2 - максимальна відстань між двома колами буде сприяти зростанню області робочих частот щілинної лінії. щілинного резонатору. Підвищення ефективності застосування щіДжерела інформації: линного резонатора, який заявляється, у порів1. Г.И. Веселов, Е.Н. Егоров, Ю.Н. Алѐхин. нянні з прототипом, досягається за рахунок збільМикроэлектронные устройства СВЧ. - М.: Высш. шення відносної відстані між резонансною шк., 1988. - С.52 (рис.2,276) - аналог. частотою першого обертону і резонансною часто2. В.И. Гвоздев, Е.И. Нефедов. Объѐмные интою робочого типу коливання, що, у свою чергу, тегральные схемы СВЧ. - М.: Наука, 1985. - С.183 (рис.5.3а) - прототип. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAperture resonator
Назва патенту російськоюЩелевой резонатор
МПК / Мітки
МПК: H01P 7/08
