П`єзоелектричний перетворювач механічних величин

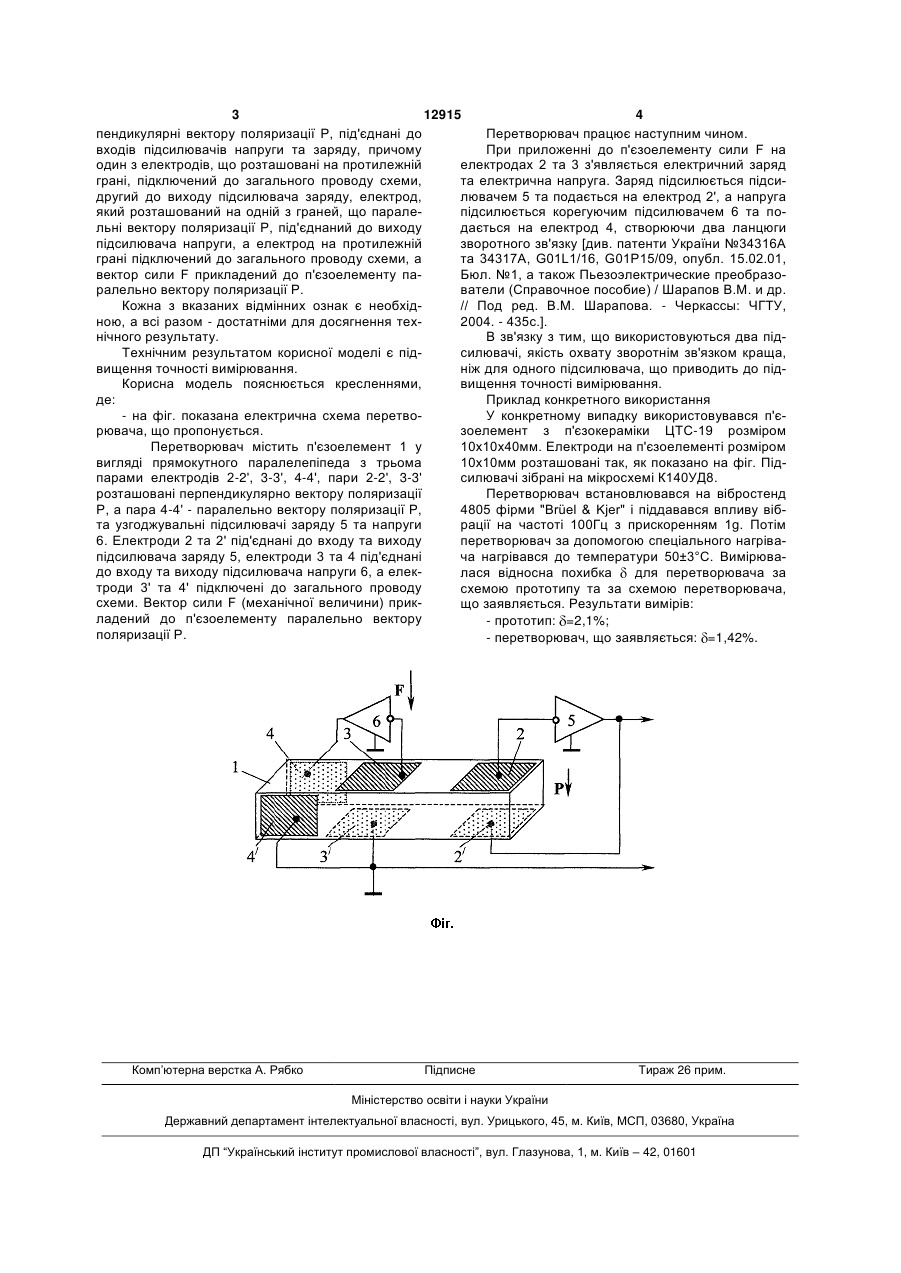

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому дві пари елек 3 12915 4 пендикулярні вектору поляризації Р, під'єднані до Перетворювач працює наступним чином. входів підсилювачів напруги та заряду, причому При приложенні до п'єзоелементу сили F на один з електродів, що розташовані на протилежній електродах 2 та 3 з'являється електричний заряд грані, підключений до загального проводу схеми, та електрична напруга. Заряд підсилюється підсидругий до виходу підсилювача заряду, електрод, лювачем 5 та подається на електрод 2', а напруга який розташований на одній з граней, що паралепідсилюється корегуючим підсилювачем 6 та польні вектору поляризації Р, під'єднаний до виходу дається на електрод 4, створюючи два ланцюги підсилювача напруги, а електрод на протилежній зворотного зв'язку [див. патенти України №34316А грані підключений до загального проводу схеми, а та 34317А, G01L1/16, G01P15/09, опубл. 15.02.01, вектор сили F прикладений до п'єзоелементу паБюл. №1, а також Пьезоэлектрические преобразоралельно вектору поляризації Р. ватели (Справочное пособие) / Шарапов В.М. и др. Кожна з вказаних відмінних ознак є необхід// Под ред. В.М. Шарапова. - Черкассы: ЧГТУ, ною, а всі разом - достатніми для досягнення тех2004. - 435с.]. нічного результату. В зв'язку з тим, що використовуються два підТехнічним результатом корисної моделі є підсилювачі, якість охвату зворотнім зв'язком краща, вищення точності вимірювання. ніж для одного підсилювача, що приводить до підКорисна модель пояснюється кресленнями, вищення точності вимірювання. де: Приклад конкретного використання - на фіг. показана електрична схема перетвоУ конкретному випадку використовувався п'єрювача, що пропонується. зоелемент з п'єзокераміки ЦТС-19 розміром Перетворювач містить п'єзоелемент 1 у 10х10х40мм. Електроди на п'єзоелементі розміром вигляді прямокутного паралелепіпеда з трьома 10х10мм розташовані так, як показано на фіг. Підпарами електродів 2-2', 3-3', 4-4', пари 2-2', 3-3' силювачі зібрані на мікросхемі К140УД8. розташовані перпендикулярно вектору поляризації Перетворювач встановлювався на вібростенд Р, а пара 4-4' - паралельно вектору поляризації Р, 4805 фірми "Brüel & Kjer" і піддавався впливу вібта узгоджувальні підсилювачі заряду 5 та напруги рації на частоті 100Гц з прискоренням 1g. Потім 6. Електроди 2 та 2' під'єднані до входу та виходу перетворювач за допомогою спеціального нагрівапідсилювача заряду 5, електроди 3 та 4 під'єднані ча нагрівався до температури 50±3°С. Вимірювадо входу та виходу підсилювача напруги 6, а елеклася відносна похибка для перетворювача за троди 3' та 4' підключені до загального проводу схемою прототипу та за схемою перетворювача, схеми. Вектор сили F (механічної величини) прикщо заявляється. Результати вимірів: ладений до п'єзоелементу паралельно вектору - прототип: =2,1%; поляризації Р. - перетворювач, що заявляється: =1,42%. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
