Багатозондовий контактний пристрій
Номер патенту: 82405
Опубліковано: 10.04.2008
Автори: Сотнік Світлана Вікторівна, Семенець Валерій Васильович, Фризюк Євгеній Анатолійович, Палагін Віктор Андрійович, Невлюдов Ігор Шакірович
Формула / Реферат
Багатозондовий контактний пристрій, який містить корпус, основу, притискуючу плиту, контактування якої здійснюється пневматично, контакти, провідники, кришку, ущільнювальну прокладку, яка забезпечує герметичність корпусу, фіксуючий елемент і штуцер, який відрізняється тим, що як притискуючу плиту використовують гнучку багатошарову комутаційну плату, на яку нанесені контакти кулькової форми, що розташовані у вузлах координатної сітки у вигляді матриці або довільно, контакти можуть бути виконані з немагнітних матеріалів, наприклад з припою, притискуюча плита виготовлена безпосередньо на підключаючому шлейфі, який підходить до пристрою з однієї, двох, трьох або чотирьох сторін.
Текст

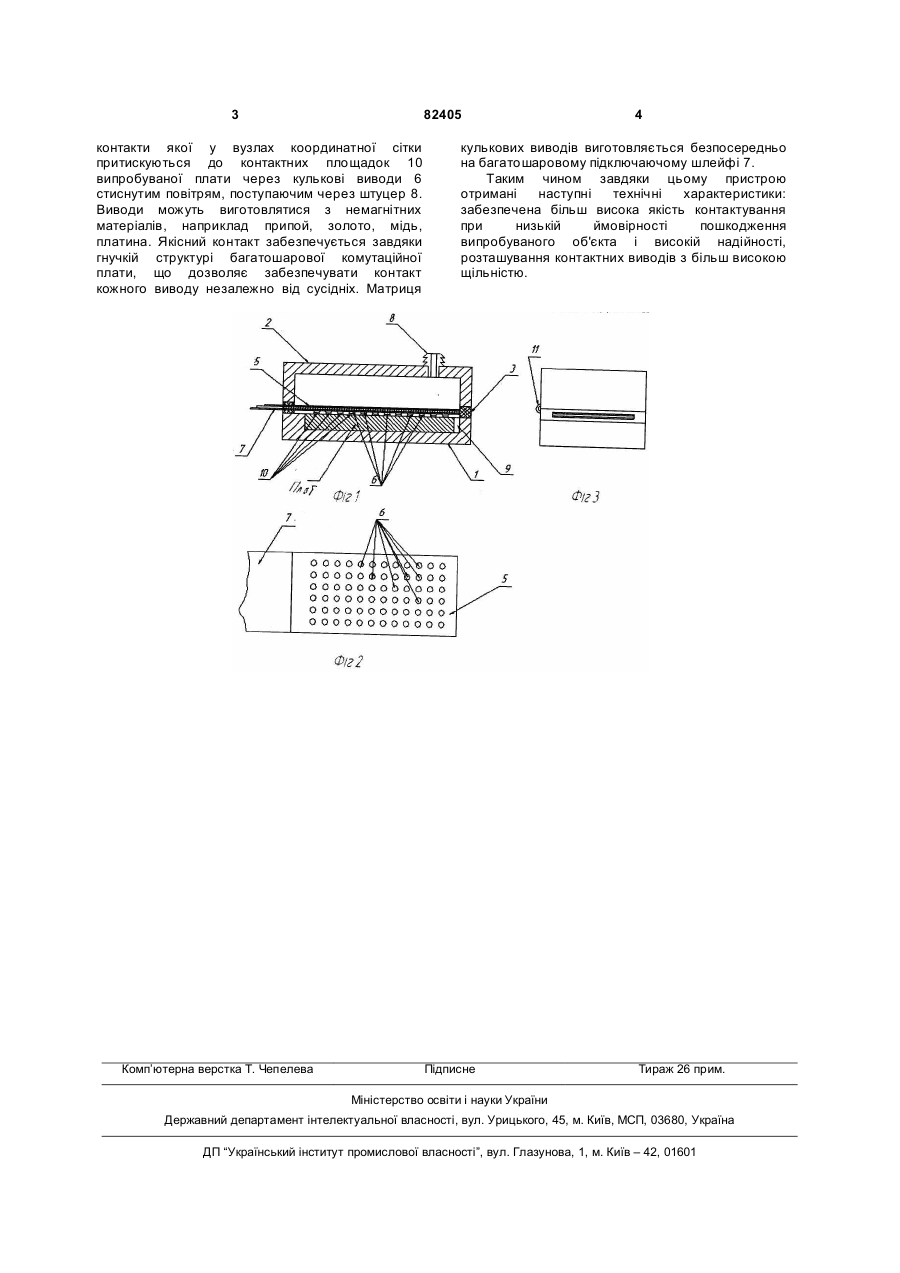

Багатозондовий контактний пристрій, який містить корпус, основу, притискуючу плиту, 3 82405 контакти якої у вузлах координатної сітки притискуються до контактних площадок 10 випробуваної плати через кулькові виводи 6 стиснутим повітрям, поступаючим через штуцер 8. Виводи можуть виготовлятися з немагнітних матеріалів, наприклад припой, золото, мідь, платина. Якісний контакт забезпечується завдяки гнучкій структурі багатошарової комутаційної плати, що дозволяє забезпечувати контакт кожного виводу незалежно від сусідніх. Матриця Комп’ютерна верстка Т. Чепелева 4 кулькових виводів виготовляється безпосередньо на багатошаровому підключаючому шлейфі 7. Таким чином завдяки цьому пристрою отримані наступні технічні характеристики: забезпечена більш висока якість контактування при низькій ймовірності пошкодження випробуваного об'єкта і високій надійності, розташування контактних виводів з більш високою щільністю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-probe contact device
Автори англійськоюNevliudov Ihor Shakirovych, Palahin Viktor Andriiovych, Semenets Valerii Vasyliovych, Sotnik Svitlana Viktorivna, Fryziuk Yevhenii Anatoliiovych
Назва патенту російськоюМногозондовое контактное устройство
Автори російськоюНевлюдов Игорь Шакирович, Палагин Виктор Андреевич, Семенец Валерий Васильевич, Сотник Светлана Викторовна, Фризюк Евгений Анатольевич
МПК / Мітки
МПК: H05K 1/00
Мітки: пристрій, багатозондовий, контактний
