П`єзоелектричний перетворювач механічних величин

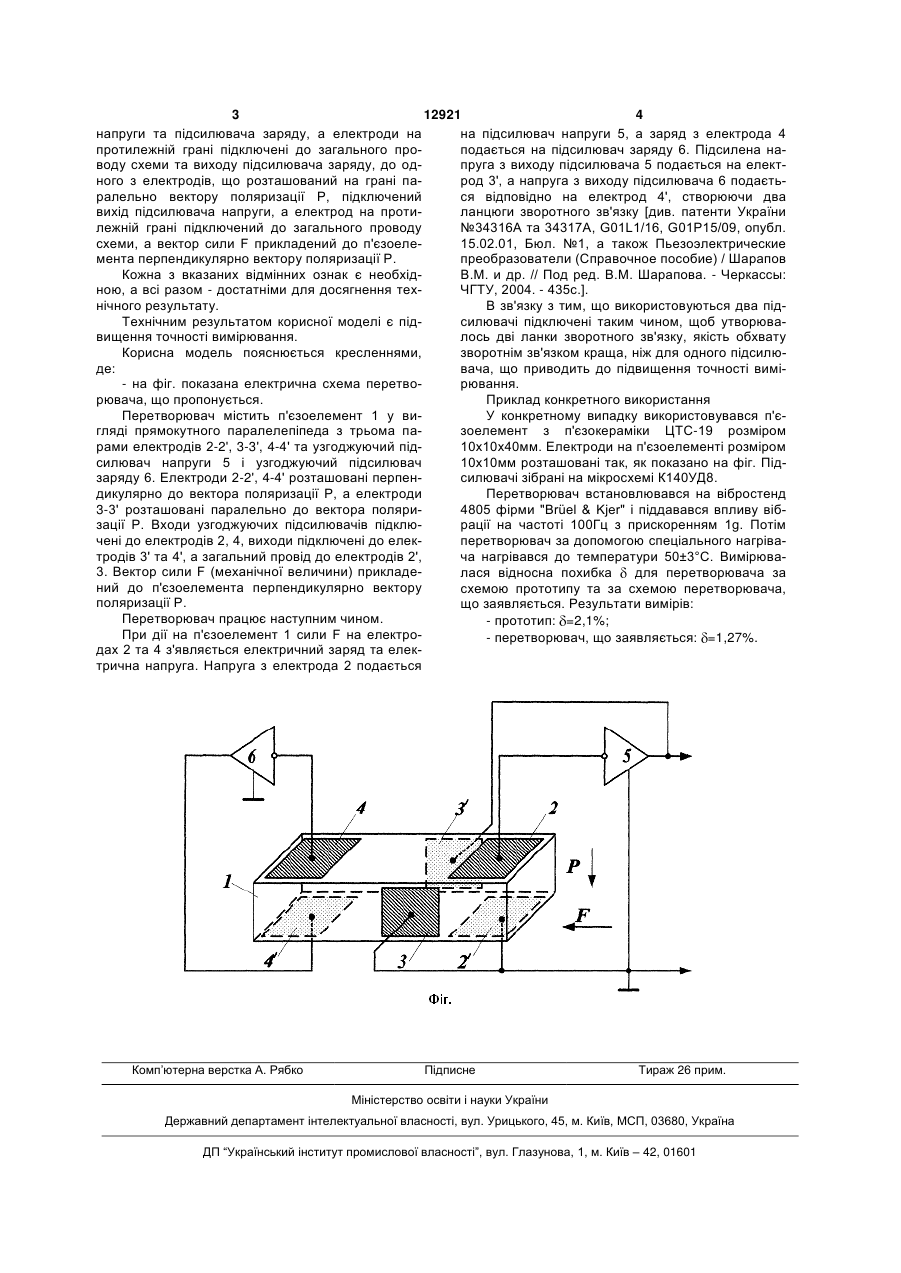

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з 3 12921 4 напруги та підсилювача заряду, а електроди на на підсилювач напруги 5, а заряд з електрода 4 протилежній грані підключені до загального проподається на підсилювач заряду 6. Підсилена наводу схеми та виходу підсилювача заряду, до одпруга з виходу підсилювача 5 подається на електного з електродів, що розташований на грані парод 3', а напруга з виходу підсилювача 6 подаєтьралельно вектору поляризації Р, підключений ся відповідно на електрод 4', створюючи два вихід підсилювача напруги, а електрод на протиланцюги зворотного зв'язку [див. патенти України лежній грані підключений до загального проводу №34316А та 34317А, G01L1/16, G01Р15/09, опубл. схеми, а вектор сили F прикладений до п'єзоеле15.02.01, Бюл. №1, а також Пьезоэлектрические мента перпендикулярно вектору поляризації Р. преобразователи (Справочное пособие) / Шарапов Кожна з вказаних відмінних ознак є необхідВ.М. и др. // Под ред. В.М. Шарапова. - Черкассы: ною, а всі разом - достатніми для досягнення техЧГТУ, 2004. - 435с.]. нічного результату. В зв'язку з тим, що використовуються два підТехнічним результатом корисної моделі є підсилювачі підключені таким чином, щоб утворювавищення точності вимірювання. лось дві ланки зворотного зв'язку, якість обхвату Корисна модель пояснюється кресленнями, зворотнім зв'язком краща, ніж для одного підсилюде: вача, що приводить до підвищення точності вимі- на фіг. показана електрична схема перетворювання. рювача, що пропонується. Приклад конкретного використання Перетворювач містить п'єзоелемент 1 у виУ конкретному випадку використовувався п'єгляді прямокутного паралелепіпеда з трьома пазоелемент з п'єзокераміки ЦТС-19 розміром рами електродів 2-2', 3-3', 4-4' та узгоджуючий під10х10х40мм. Електроди на п'єзоелементі розміром силювач напруги 5 і узгоджуючий підсилювач 10х10мм розташовані так, як показано на фіг. Підзаряду 6. Електроди 2-2', 4-4' розташовані перпенсилювачі зібрані на мікросхемі К140УД8. дикулярно до вектора поляризації Р, а електроди Перетворювач встановлювався на вібростенд 3-3' розташовані паралельно до вектора поляри4805 фірми "Brüel & Kjer" і піддавався впливу вібзації Р. Входи узгоджуючих підсилювачів підклюрації на частоті 100Гц з прискоренням 1g. Потім чені до електродів 2, 4, виходи підключені до елекперетворювач за допомогою спеціального нагріватродів 3' та 4', а загальний провід до електродів 2', ча нагрівався до температури 50±3°С. Вимірюва3. Вектор сили F (механічної величини) прикладелася відносна похибка для перетворювача за ний до п'єзоелемента перпендикулярно вектору схемою прототипу та за схемою перетворювача, поляризації Р. що заявляється. Результати вимірів: Перетворювач працює наступним чином. - прототип: =2,1%; При дії на п'єзоелемент 1 сили F на електро- перетворювач, що заявляється: =1,27%. дах 2 та 4 з'являється електричний заряд та електрична напруга. Напруга з електрода 2 подається Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
