П`єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12920

Опубліковано: 15.03.2006

Автори: Трембовецька Руслана Володимирівна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких - підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому по три електроди розташовані на гранях, які паралельні вектору поляризації Р, електроди, що розташовані на одній з граней п'єзоелемента підключені до входу та виходу підсилювача напруги та входу підсилювача заряду, а електроди, що розташовані на протилежній грані п'єзоелемента, підключені до загального проводу схеми та виходу підсилювача заряду, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.

Текст

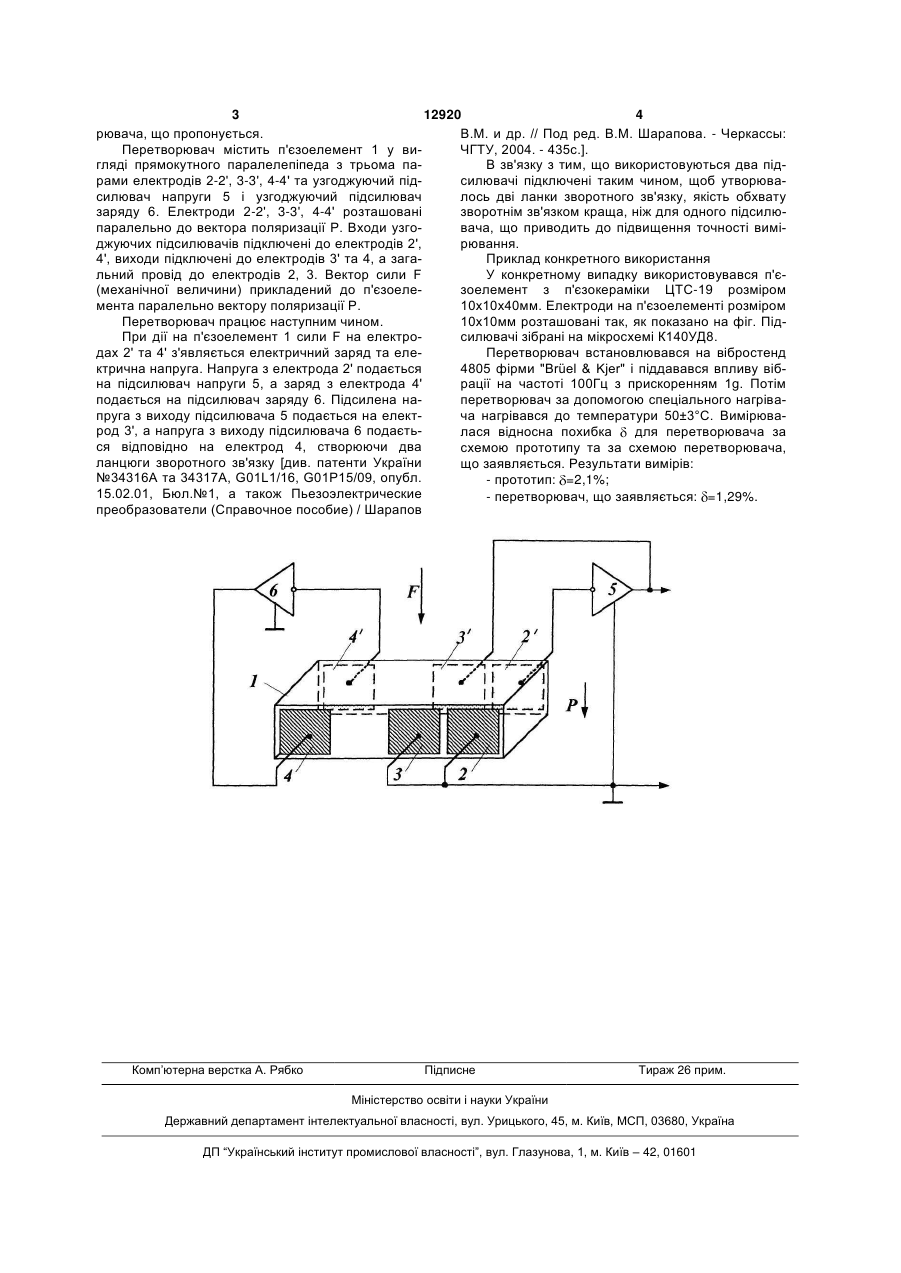

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких 3 12920 4 рювача, що пропонується. В.М. и др. // Под ред. В.М. Шарапова. - Черкассы: Перетворювач містить п'єзоелемент 1 у виЧГТУ, 2004. - 435с.]. гляді прямокутного паралелепіпеда з трьома паВ зв'язку з тим, що використовуються два підрами електродів 2-2', 3-3', 4-4' та узгоджуючий підсилювачі підключені таким чином, щоб утворювасилювач напруги 5 і узгоджуючий підсилювач лось дві ланки зворотного зв'язку, якість обхвату заряду 6. Електроди 2-2', 3-3', 4-4' розташовані зворотнім зв'язком краща, ніж для одного підсилюпаралельно до вектора поляризації Р. Входи узговача, що приводить до підвищення точності виміджуючих підсилювачів підключені до електродів 2', рювання. 4', виходи підключені до електродів 3' та 4, а загаПриклад конкретного використання льний провід до електродів 2, 3. Вектор сили F У конкретному випадку використовувався п'є(механічної величини) прикладений до п'єзоелезоелемент з п'єзокераміки ЦТС-19 розміром мента паралельно вектору поляризації Р. 10x10x40мм. Електроди на п'єзоелементі розміром Перетворювач працює наступним чином. 10x10мм розташовані так, як показано на фіг. ПідПри дії на п'єзоелемент 1 сили F на електросилювачі зібрані на мікросхемі К140УД8. дах 2' та 4' з'являється електричний заряд та елеПеретворювач встановлювався на вібростенд ктрична напруга. Напруга з електрода 2' подається 4805 фірми "Brüel & Kjer" і піддавався впливу вібна підсилювач напруги 5, а заряд з електрода 4' рації на частоті 100Гц з прискоренням 1g. Потім подається на підсилювач заряду 6. Підсилена наперетворювач за допомогою спеціального нагрівапруга з виходу підсилювача 5 подається на електча нагрівався до температури 50±3°С. Вимірюварод 3', а напруга з виходу підсилювача 6 подаєтьлася відносна похибка для перетворювача за ся відповідно на електрод 4, створюючи два схемою прототипу та за схемою перетворювача, ланцюги зворотного зв'язку [див. патенти України що заявляється. Результати вимірів: №34316А та 34317А, G01L1/16, G01Ρ15/09, опубл. - прототип: =2,1%; 15.02.01, Бюл.№1, а також Пьезоэлектрические - перетворювач, що заявляється: =1,29%. преобразователи (Справочное пособие) / Шарапов Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович

МПК / Мітки

МПК: H01L 41/08, G01L 1/16

Мітки: перетворювач, механічних, п'єзоелектричний, величин
