П`єзоелектричний перетворювач механічних величин

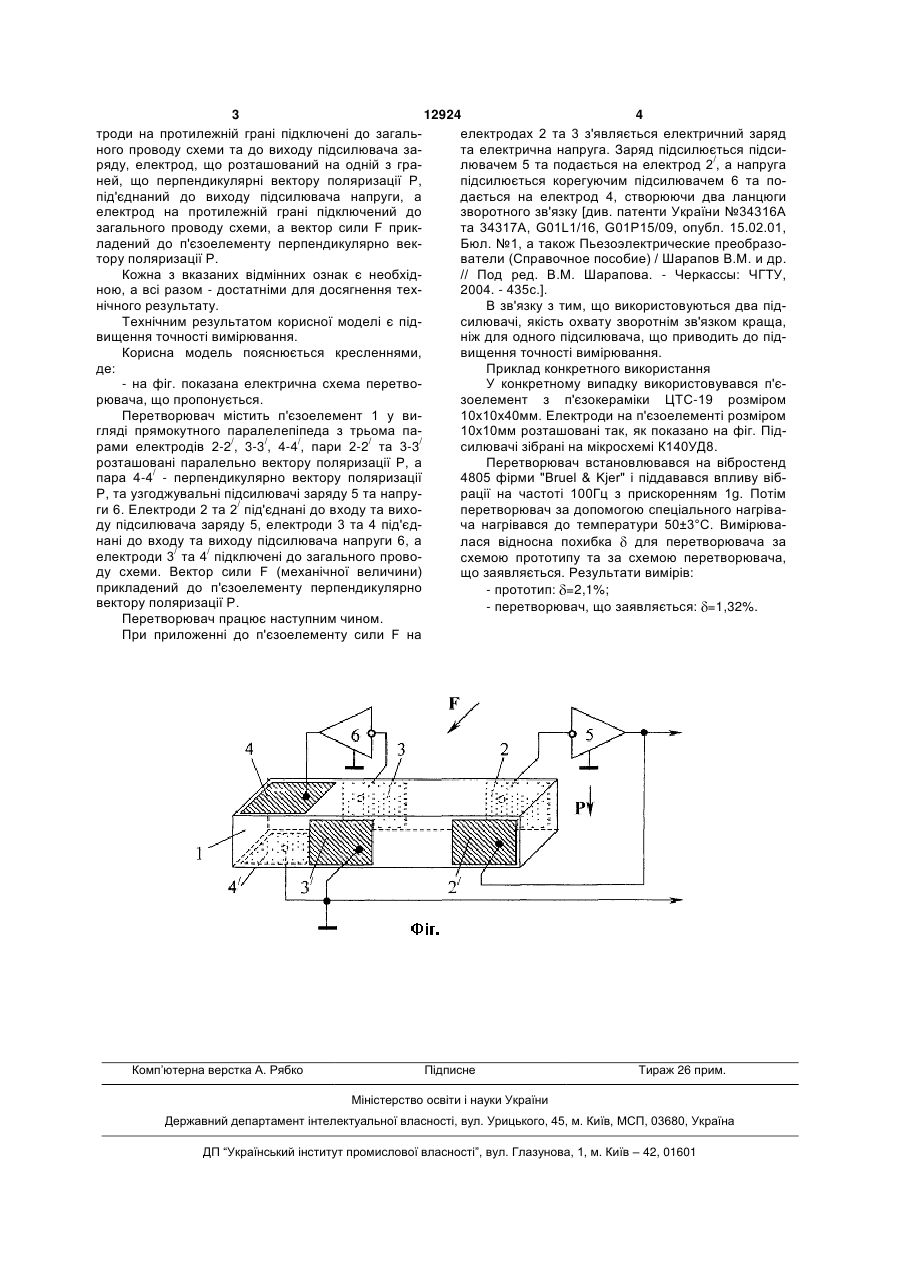

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з 3 12924 4 троди на протилежній грані підключені до загальелектродах 2 та 3 з'являється електричний заряд ного проводу схеми та до виходу підсилювача зата електрична напруга. Заряд підсилюється підсиряду, електрод, що розташований на одній з гралювачем 5 та подається на електрод 2/, а напруга ней, що перпендикулярні вектору поляризації Р, підсилюється корегуючим підсилювачем 6 та попід'єднаний до виходу підсилювача напруги, а дається на електрод 4, створюючи два ланцюги електрод на протилежній грані підключений до зворотного зв'язку [див. патенти України №34316А загального проводу схеми, а вектор сили F прикта 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, ладений до п'єзоелементу перпендикулярно векБюл. №1, а також Пьезоэлектрические преобразотору поляризації Р. ватели (Справочное пособие) / Шарапов В.М. и др. Кожна з вказаних відмінних ознак є необхід// Под ред. В.М. Шарапова. - Черкассы: ЧГТУ, ною, а всі разом - достатніми для досягнення тех2004. - 435с.]. нічного результату. В зв'язку з тим, що використовуються два підТехнічним результатом корисної моделі є підсилювачі, якість охвату зворотнім зв'язком краща, вищення точності вимірювання. ніж для одного підсилювача, що приводить до підКорисна модель пояснюється кресленнями, вищення точності вимірювання. де: Приклад конкретного використання - на фіг. показана електрична схема перетвоУ конкретному випадку використовувався п'єрювача, що пропонується. зоелемент з п'єзокераміки ЦТС-19 розміром Перетворювач містить п'єзоелемент 1 у ви10х10х40мм. Електроди на п'єзоелементі розміром гляді прямокутного паралелепіпеда з трьома па10х10мм розташовані так, як показано на фіг. Підрами електродів 2-2/, 3-3/, 4-4/, пари 2-2/ та 3-3/ силювачі зібрані на мікросхемі К140УД8. розташовані паралельно вектору поляризації Р, а Перетворювач встановлювався на вібростенд пара 4-4/ - перпендикулярно вектору поляризації 4805 фірми "Bruel & Kjer" і піддавався впливу вібР, та узгоджувальні підсилювачі заряду 5 та напрурації на частоті 100Гц з прискоренням 1g. Потім ги 6. Електроди 2 та 2/ під'єднані до входу та вихоперетворювач за допомогою спеціального нагріваду підсилювача заряду 5, електроди 3 та 4 під'єдча нагрівався до температури 50±3°С. Вимірюванані до входу та виходу підсилювача напруги 6, а лася відносна похибка для перетворювача за електроди 3/ та 4/ підключені до загального провосхемою прототипу та за схемою перетворювача, ду схеми. Вектор сили F (механічної величини) що заявляється. Результати вимірів: прикладений до п'єзоелементу перпендикулярно - прототип: =2,1%; вектору поляризації Р. - перетворювач, що заявляється: =1,32%. Перетворювач працює наступним чином. При приложенні до п'єзоелементу сили F на Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
