Стійка для аудіо-, відеоапаратури

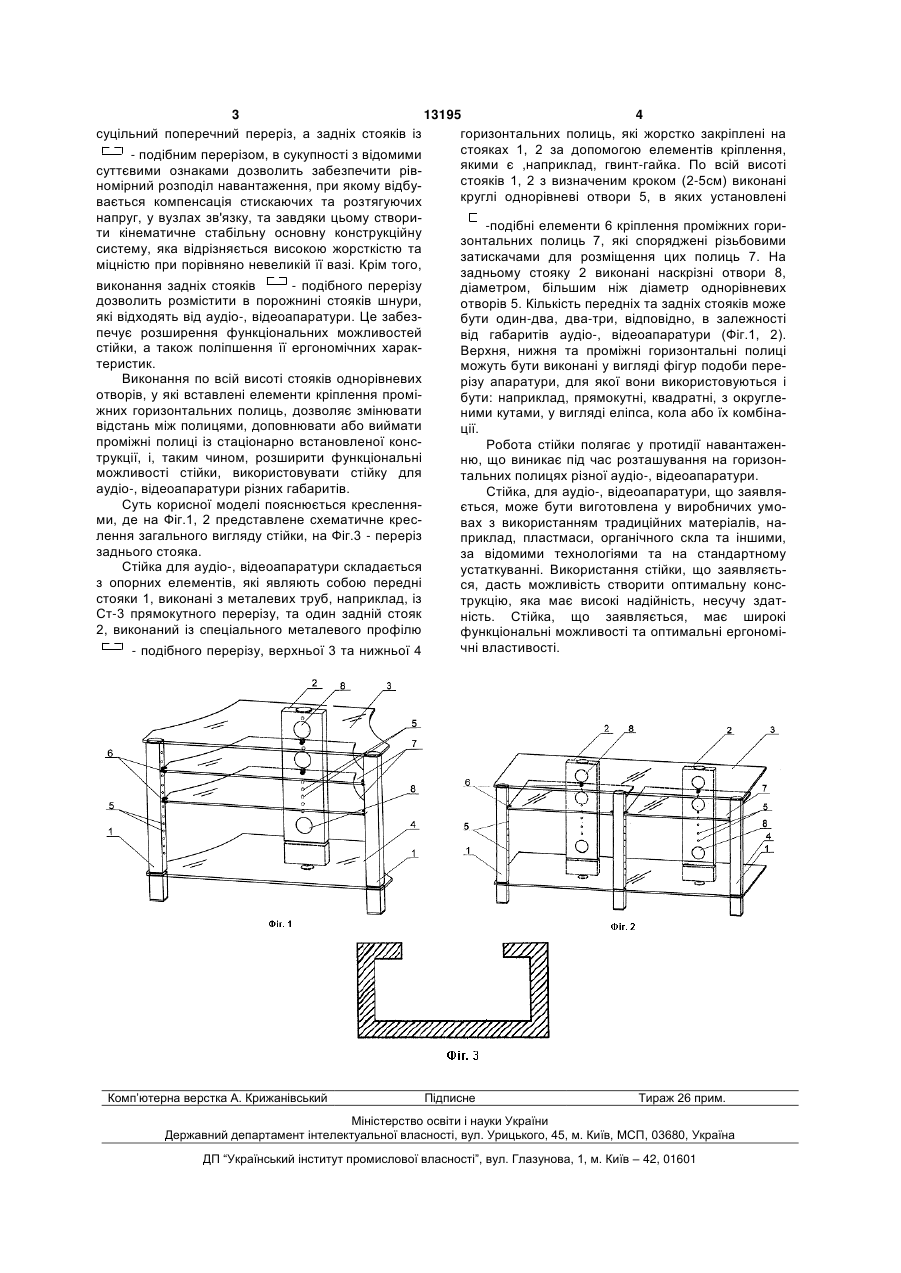

1. Стійка для аудіо-, відеоапаратури, що містить опорні елементи та з'єднані з ними верхню, нижню та проміжні горизонтальні полиці, яка відрізняється тим, що опорні елементи виконані у вигляді передніх та принаймні одного заднього стояків, жорстко з'єднаних з верхньою та нижньою полицями, при цьому передні стояки мають замкнутий несуцільний поперечний переріз, а задні 3 13195 4 суцільний поперечний переріз, а задніх стояків із горизонтальних полиць, які жорстко закріплені на стояках 1, 2 за допомогою елементів кріплення, - подібним перерізом, в сукупності з відомими якими є ,наприклад, гвинт-гайка. По всій висоті суттєвими ознаками дозволить забезпечити рівстояків 1, 2 з визначеним кроком (2-5см) виконані номірний розподіл навантаження, при якому відбукруглі однорівневі отвори 5, в яких установлені вається компенсація стискаючих та розтягуючих напруг, у вузлах зв'язку, та завдяки цьому створити кінематичне стабільну основну конструкційну систему, яка відрізняється високою жорсткістю та міцністю при порівняно невеликій її вазі. Крім того, виконання задніх стояків - подібного перерізу дозволить розмістити в порожнині стояків шнури, які відходять від аудіо-, відеоапаратури. Це забезпечує розширення функціональних можливостей стійки, а також поліпшення її ергономічних характеристик. Виконання по всій висоті стояків однорівневих отворів, у які вставлені елементи кріплення проміжних горизонтальних полиць, дозволяє змінювати відстань між полицями, доповнювати або виймати проміжні полиці із стаціонарно встановленої конструкції, і, таким чином, розширити функціональні можливості стійки, використовувати стійку для аудіо-, відеоапаратури різних габаритів. Суть корисної моделі пояснюється кресленнями, де на Фіг.1, 2 представлене схематичне креслення загального вигляду стійки, на Фіг.3 - переріз заднього стояка. Стійка для аудіо-, відеоапаратури складається з опорних елементів, які являють собою передні стояки 1, виконані з металевих труб, наприклад, із Ст-3 прямокутного перерізу, та один задній стояк 2, виконаний із спеціального металевого профілю - подібного перерізу, верхньої 3 та нижньої 4 Комп’ютерна верстка А. Крижанівський -подібні елементи 6 кріплення проміжних горизонтальних полиць 7, які споряджені різьбовими затискачами для розміщення цих полиць 7. На задньому стояку 2 виконані наскрізні отвори 8, діаметром, більшим ніж діаметр однорівневих отворів 5. Кількість передніх та задніх стояків може бути один-два, два-три, відповідно, в залежності від габаритів аудіо-, відеоапаратури (Фіг.1, 2). Верхня, нижня та проміжні горизонтальні полиці можуть бути виконані у вигляді фігур подоби перерізу апаратури, для якої вони використовуються і бути: наприклад, прямокутні, квадратні, з округленими кутами, у вигляді еліпса, кола або їх комбінації. Робота стійки полягає у протидії навантаженню, що виникає під час розташування на горизонтальних полицях різної аудіо-, відеоапаратури. Стійка, для аудіо-, відеоапаратури, що заявляється, може бути виготовлена у виробничих умовах з використанням традиційних матеріалів, наприклад, пластмаси, органічного скла та іншими, за відомими технологіями та на стандартному устаткуванні. Використання стійки, що заявляється, дасть можливість створити оптимальну конструкцію, яка має високі надійність, несучу здатність. Стійка, що заявляється, має широкі функціональні можливості та оптимальні ергономічні властивості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
