Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ

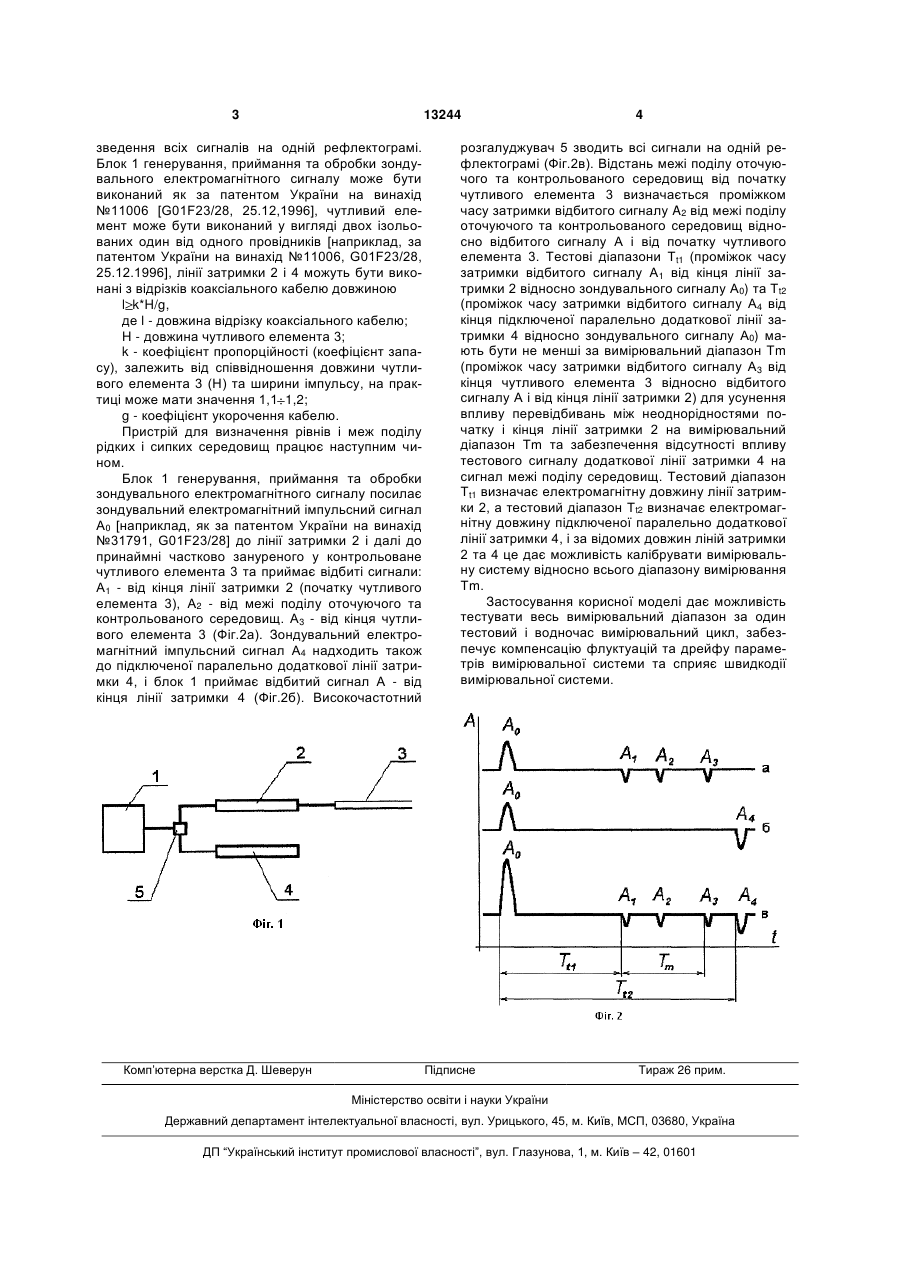

1. Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ, що містить блок генерування, приймання та обробки зондувального 3 13244 зведення всіх сигналів на одній рефлектограмі. Блок 1 генерування, приймання та обробки зондувального електромагнітного сигналу може бути виконаний як за патентом України на винахід №11006 [G01F23/28, 25.12,1996], чутливий елемент може бути виконаний у вигляді двох ізольованих один від одного провідників [наприклад, за патентом України на винахід №11006, G01F23/28, 25.12.1996], лінії затримки 2 і 4 можуть бути виконані з відрізків коаксіального кабелю довжиною l k*H/g, де l - довжина відрізку коаксіального кабелю; H - довжина чутливого елемента 3; k - коефіцієнт пропорційності (коефіцієнт запасу), залежить від співвідношення довжини чутливого елемента 3 (Н) та ширини імпульсу, на практиці може мати значення 1,1 1,2; g - коефіцієнт укорочення кабелю. Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ працює наступним чином. Блок 1 генерування, приймання та обробки зондувального електромагнітного сигналу посилає зондувальний електромагнітний імпульсний сигнал А0 [наприклад, як за патентом України на винахід №31791, G01F23/28] до лінії затримки 2 і далі до принаймні частково зануреного у контрольоване чутливого елемента 3 та приймає відбиті сигнали: А1 - від кінця лінії затримки 2 (початку чутливого елемента 3), А2 - від межі поділу оточуючого та контрольованого середовищ. А3 - від кінця чутливого елемента 3 (Фіг.2а). Зондувальний електромагнітний імпульсний сигнал А4 надходить також до підключеної паралельно додаткової лінії затримки 4, і блок 1 приймає відбитий сигнал А - від кінця лінії затримки 4 (Фіг.2б). Високочастотний Комп’ютерна верстка Д. Шеверун 4 розгалуджувач 5 зводить всі сигнали на одній рефлектограмі (Фіг.2в). Відстань межі поділу оточуючого та контрольованого середовищ від початку чутливого елемента 3 визначається проміжком часу затримки відбитого сигналу A2 від межі поділу оточуючого та контрольованого середовищ відносно відбитого сигналу А і від початку чутливого елемента 3. Тестові діапазони Тt1 (проміжок часу затримки відбитого сигналу А1 від кінця лінії затримки 2 відносно зондувального сигналу А0) та Тt2 (проміжок часу затримки відбитого сигналу А4 від кінця підключеної паралельно додаткової лінії затримки 4 відносно зондувального сигналу А0) мають бути не менші за вимірювальний діапазон Tm (проміжок часу затримки відбитого сигналу А3 від кінця чутливого елемента 3 відносно відбитого сигналу А і від кінця лінії затримки 2) для усунення впливу перевідбивань між неоднорідностями початку і кінця лінії затримки 2 на вимірювальний діапазон Тm та забезпечення відсутності впливу тестового сигналу додаткової лінії затримки 4 на сигнал межі поділу середовищ. Тестовий діапазон Тt1 визначає електромагнітну довжину лінії затримки 2, а тестовий діапазон Тt2 визначає електромагнітну довжину підключеної паралельно додаткової лінії затримки 4, і за відомих довжин ліній затримки 2 та 4 це дає можливість калібрувати вимірювальну систему відносно всього діапазону вимірювання Тm. Застосування корисної моделі дає можливість тестувати весь вимірювальний діапазон за один тестовий і водночас вимірювальний цикл, забезпечує компенсацію флуктуацій та дрейфу параметрів вимірювальної системи та сприяє швидкодії вимірювальної системи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
