П’єзоелектричний перетворювач механічних величин
Номер патенту: 13499
Опубліковано: 17.04.2006
Автори: Ротте Сергій Вікторович, Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Шарапова Олена Валеріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому дві пари електродів розташовані на гранях, які перпендикулярні вектору поляризації, а третя пара електродів розташована на гранях, які паралельні вектору поляризації, електроди, які розташовані на одній з граней, що перпендикулярні вектору поляризації, під'єднані до входів підсилювачів напруги та заряду, причому один з електродів, що розташовані на протилежній грані, підключений до загального проводу схеми, другий - до виходу підсилювача заряду, електрод, який розташований на одній з граней, що паралельні вектору поляризації, під'єднаний до виходу підсилювача напруги, а електрод на протилежній грані підключений до загального проводу схеми, а вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.
Текст

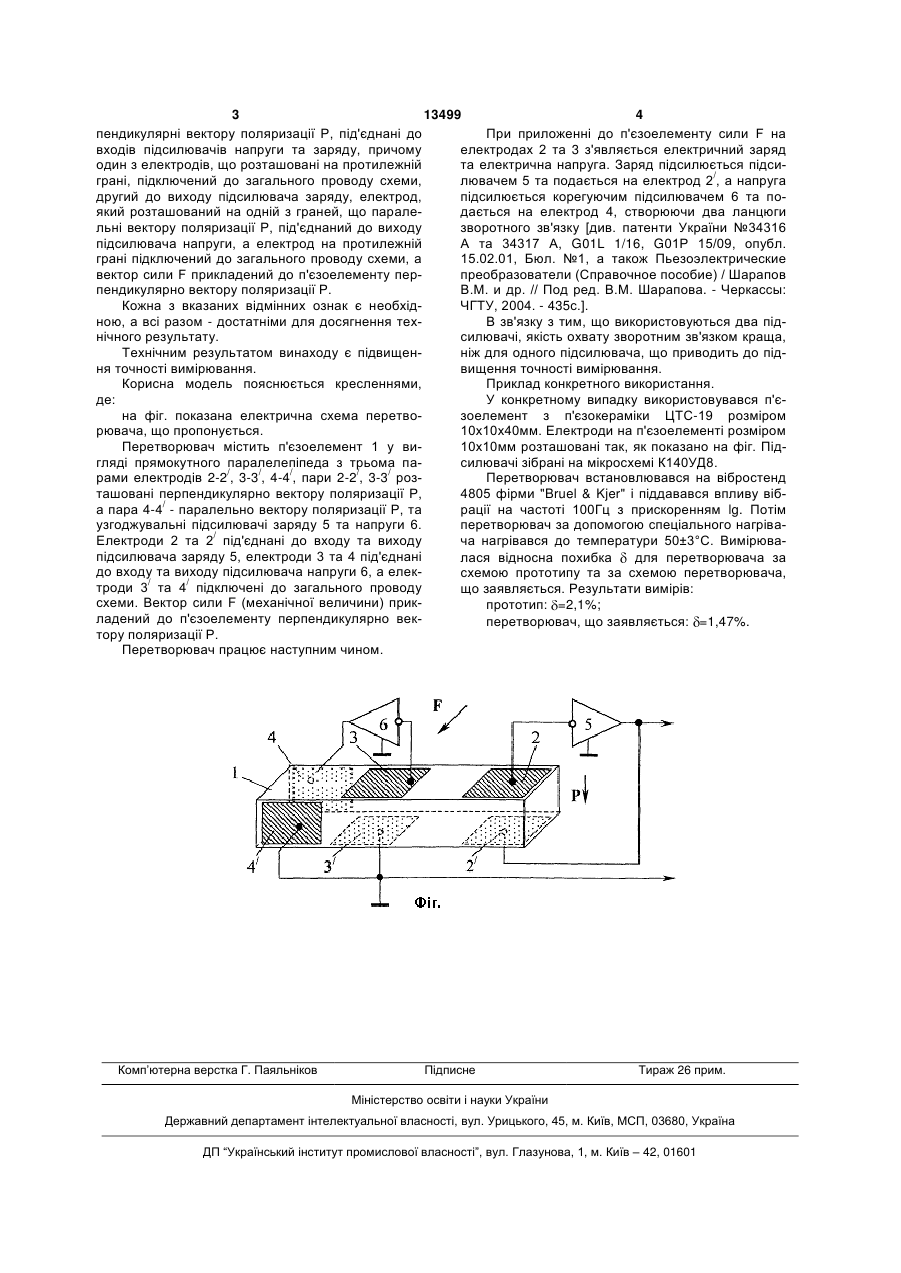

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з 3 13499 4 пендикулярні вектору поляризації Р, під'єднані до При приложенні до п'єзоелементу сили F на входів підсилювачів напруги та заряду, причому електродах 2 та 3 з'являється електричний заряд один з електродів, що розташовані на протилежній та електрична напруга. Заряд підсилюється підсиграні, підключений до загального проводу схеми, лювачем 5 та подається на електрод 2/, а напруга другий до виходу підсилювача заряду, електрод, підсилюється корегуючим підсилювачем 6 та поякий розташований на одній з граней, що параледається на електрод 4, створюючи два ланцюги льні вектору поляризації Р, під'єднаний до виходу зворотного зв'язку [див. патенти України №34316 підсилювача напруги, а електрод на протилежній А та 34317 А, G01L 1/16, G01Р 15/09, опубл. грані підключений до загального проводу схеми, а 15.02.01, Бюл. №1, а також Пьезоэлектрические вектор сили F прикладений до п'єзоелементу перпреобразователи (Справочное пособие) / Шарапов пендикулярно вектору поляризації Р. В.М. и др. // Под ред. В.М. Шарапова. - Черкассы: Кожна з вказаних відмінних ознак є необхідЧГТУ, 2004. - 435с.]. ною, а всі разом - достатніми для досягнення техВ зв'язку з тим, що використовуються два піднічного результату. силювачі, якість охвату зворотним зв'язком краща, Технічним результатом винаходу є підвищенніж для одного підсилювача, що приводить до підня точності вимірювання. вищення точності вимірювання. Корисна модель пояснюється кресленнями, Приклад конкретного використання. де: У конкретному випадку використовувався п'єна фіг. показана електрична схема перетвозоелемент з п'єзокераміки ЦТС-19 розміром рювача, що пропонується. 10х10х40мм. Електроди на п'єзоелементі розміром Перетворювач містить п'єзоелемент 1 у ви10х10мм розташовані так, як показано на фіг. Підгляді прямокутного паралелепіпеда з трьома пасилювачі зібрані на мікросхемі К140УД8. рами електродів 2-2/, 3-3/, 4-4/, пари 2-2/, 3-3/ розПеретворювач встановлювався на вібростенд ташовані перпендикулярно вектору поляризації Р, 4805 фірми "Bruel & Kjer" і піддавався впливу віба пара 4-4/ - паралельно вектору поляризації Р, та рації на частоті 100Гц з прискоренням lg. Потім узгоджувальні підсилювачі заряду 5 та напруги 6. перетворювач за допомогою спеціального нагріваЕлектроди 2 та 2/ під'єднані до входу та виходу ча нагрівався до температури 50±3°С. Вимірювапідсилювача заряду 5, електроди 3 та 4 під'єднані лася відносна похибка для перетворювача за до входу та виходу підсилювача напруги 6, а елексхемою прототипу та за схемою перетворювача, троди 3/ та 4/ підключені до загального проводу що заявляється. Результати вимірів: схеми. Вектор сили F (механічної величини) прикпрототип: =2,1%; ладений до п'єзоелементу перпендикулярно векперетворювач, що заявляється: =1,47%. тору поляризації Р. Перетворювач працює наступним чином. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrical-to-mechanical transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Rotte Serhiy Viktorovych, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Ротте Сергей Викторович, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, перетворювач, величин, п'єзоелектричний
