Пристрій для відновлення продуктивності нафтових свердловин

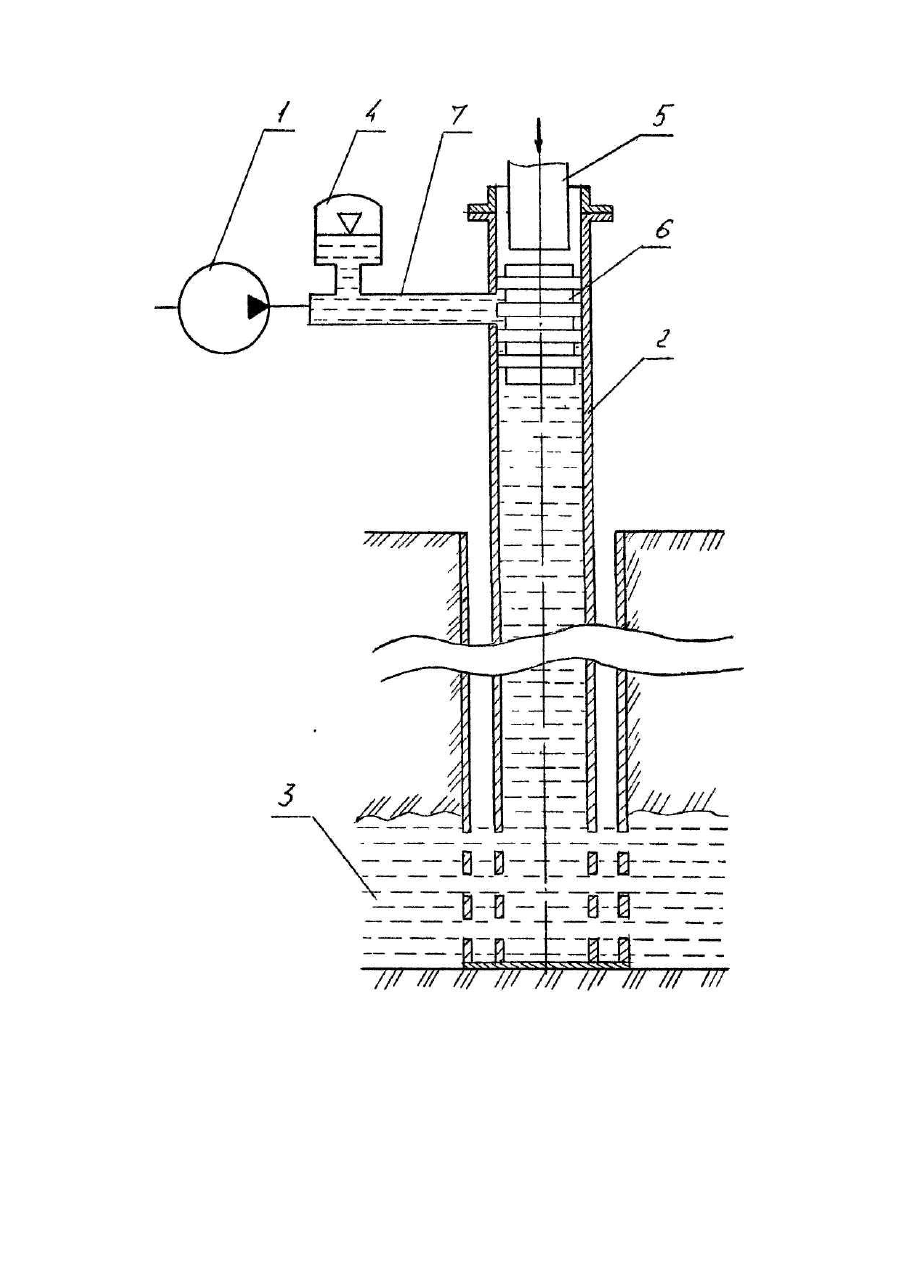

Полезная модель относится к устройствам для восстановления производительности нефтяных скважин раскрытием в нефтеносном пласте трещин путем объединения микропор в макрополости, а также отторжения продуктов засорения от призабойной зоны скважины. Известно устройство для разрушения отложений в трубах, содержащее присобление для размещения устройства на очищаемой трубе и механизм напруження, включающий ударный узел с поршнем и на-, ковальней [Авт. св. СССР № 1378949, кл. В 08 В 9/02, опублих. 07.03.88]. Недостаток описанной полезной модели - недостаточная интенсивность процесса очистки, обусловленная ограниченным уровнем давлений, создаваемых устройством. Наиболее близким к предлагаемой полезной модели является устройство для восстановления производительности нефтяных скважин, содержащее механизм нагружения, включающий насос, снабженный трубой для связи выхода насоса с насосно-компрессорной трубой нефтяной скважины, предназначенный для нагнетания жидкости в нефтяную скважину [Муравьев В.М. Справочник мастера по добыче нефти. М., Недра, 1975, с.75-77, с.222-227]. Описанное устройство - насос, предназначенный для промывки песчаных пробок путем прокачки в скважину различных жидкостей. Недостаток устройства - ограниченные функциональные возможности - разрушение, преимущественно, песчаных пробок, хр упких отложений. Работа устройства практически не приводит к раскрытию в продуктивном пласте трещин и объединению микропор в макрополости. Это обусловлено низкими уровнями пульсаций давления, которые могут быть созданы насосом. В основу предлагаемой полезной модели поставлена задача создания такого устройства для восстановления производительности нефтяных скважин, которое позволило бы увеличить нефтеотдачу из призабойной зоны скважины и пласта. Эта задача решается за счет увеличения уровня пульсаций давления и расхода жидкости в нефтяном пласте дополнением устройства средствами создания ударных волн. Предлагаемая полезная модель, как известное устройство для восстановления производительности нефтяных скважин, содержащее механизм нагружения, включающий насос, снабженный трубой для связи выхода насоса с насосно-компрессорнай трубой нефтяной скважины, предназначенный для нагнетания жидкости в нефтяную скважину, а, согласно предложению механизм нагружения дополнен пневмогидроаккумулятором и ударным узлом, выполненным в виде поршня, кинематически связанного с источником ударных нагрузок, причем поршень предназначен для размещения в насосно-компрессорной трубе нефтяной скважины с возможностью его возвратно-поступательного движения, а пневмогидроаккумулятор соединен с полостью трубы, предназначенной для соединения выхода насоса с насосно-компрессорной трубой нефтяной скважины. Ме ханизм нагружения предлагаемого устройства содержит насос, пневмогидроаккумулятор и ударный узел. Насос создает давление жидкости в скважине и в призабойной зоне, а ударный узел генерирует в столбе жидкости насосно-компрессорной трубы (НКТ) и в призабойной зоне ударные волны, которые раскрывают в продуктивном пласте трещины, объединяют мелкие поры в полости, отторгают от них и от скважины продукты засорения, обеспечивая свободный выход нефти из продуктивного пласта и выдачу ее на поверхность. Пневмогидроаккумулятор предназначен для накапливания в нем энергии жидкости при работе насоса с последующей периодической импульсной отдачей ее через НКТ в призабойное пространство продуктивного пласта. Он также предохраняет насос от перегрузки во время нахождения поршня в нижнем положении и сохраняет высокий уровень давления в восстанавливаемой призабойной зоне скважины при перемещении поршня в верхнее положение(СагиновА.С, Кичигин А.Ф. Гидропневмоударные системы исполнительных органов горных и строительных машин. - М.: Машиностроение, 1980, с.37). На чертеже представлена схема предлагаемого устройства. Устройство для восстановления производительности нефтяных скважин содержит механизм нагружения, включает насос 1 (типа 9 МГр), предназначенный для нагнетания жидкости в НКТ 2 и в пласт 3. Механизм нагружения, кроме того, содержит пневмогидроаккумулятор 4 и ударный узел. Ударный узел состоит из молота 5 (марки ГПМ-300-5) и поршня 6. Молот 5 кинематически связан с поршнем 6, который установлен в НКТ 2 с возможностью его возвратно-поступательного движения в осевом направлении. Пневмогидроаккумулятор 4 соединен трубой 7 с выходом насоса 1 и с полостью НКТ 2. В нижнем положении поршень 6 перекрывает выход из трубы 7 в НКТ 2.В верхнем-дно поршня 6 находится выше выхода из трубы 7 в НКТ 2. Устройство для восстановления производительности нефтяных скважин работает так. В НКТ 2 устанавливают поршень 6, соединенный с молотом 5. Включают насос 1. При этом насос 1 создает давление воды под поршнем 6 в НКТ 2 и в пласте 3. Включают гидромолот 5, который совершает удар по верхнему торцу поршня 6 и перемещает его в нижнее положение, перекрывая собой выход из трубы 7 в НКТ 2. Насос 1, продолжая работать, создает давление (заряжает) пневмогидроаккумулятор 4. Под действием давления воды в НКТ 2 поршень 6 поднимается и открывает выход из трубы 7 в НКТ 2. Поскольку полость трубы 7 соединена с НКТ 2, β НКТ 2 возникает гидравлический удар, сопровождающийся увеличением суммарного расхода воды и давления, подаваемого в пласт 3. Возникший при этом импульсный всплеск давления и расхода воды приводит к отторжению засоренной скважины, раскрытию в продуктивном пласте 3 трещин, объединению мелких пор в полости, обеспечивая свободный выход нефти из продуктивного пласта 3 и выдачу ее на поверхность. Новый удар молота 5 по поршню 6 начинает следующий цикл. В процессе работы предлагаемого устройства в столбе жидкости возникают ударные волны, интенсифицирующие процесс восстановления производительности нефтяной скважины.
