Сталь

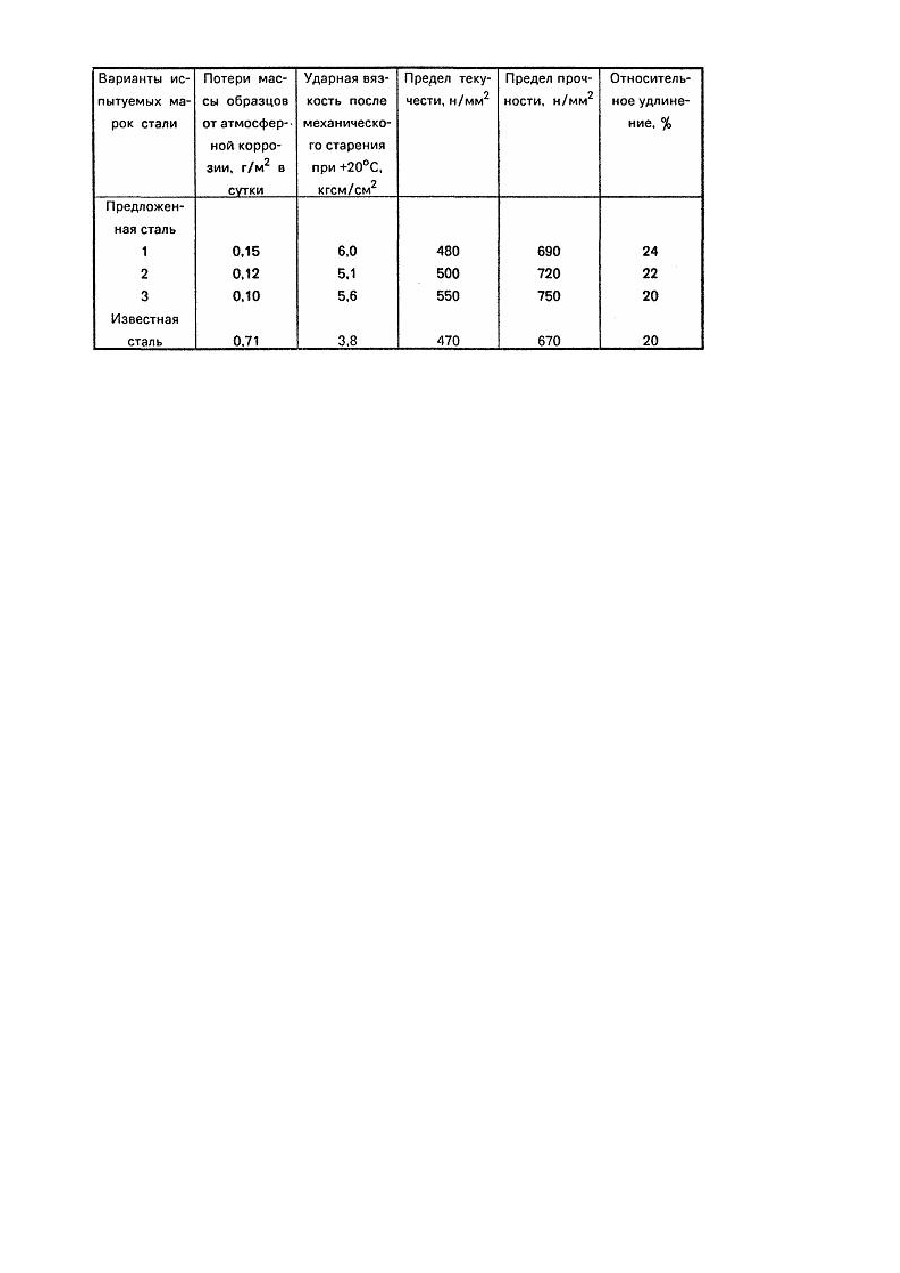

Изобретение относится к металлургии, в частности к сталеплавильному производству, конкретнее к производству конструкционных марок стали улучшенного качества, обладающих высокими прочностными, пластическими характеристиками, и может быть использовано для изготовления металлических конструкций, например, крепи горных выработок. Задачей изобретения является получение стали с повышенными стойкостью, против атмосферной коррозии и вязкостными характеристиками при высоких прочности и пластичности. Решение поставленной задачи заключается в следующем. В сталь, содержащую углерод, марганец. кремний, хром, азот и железо, согласно изобретению, дополнительно вводят никель, медь и ниобий при следующем соотношении компонентов, мас. %: Дополнительное введение в состав стали никеля и меди в указанных пределах способствует повышению стойкости к атмосферной коррозии металлических конструкций в условиях горных выработок и улучшению пластичности и вязкости за счет увеличения растворимости меди в твердом растворе и препятствия ее выделению в виде структурно-свободной эпсилон-фазы. Введение в сталь ниобия обеспечивает измельчение действительного зерна, в результате чего повышается ударная вязкость готового проката. Пределы содержания в стали углерода, марганца, хрома, азота и ниобия обеспечивают максимальные прочностные характеристики металла при сохранении максимально допустимых пластических и вязкостных свойств. При содержании в стали указанных компонентов менее нижнего предела не обеспечивается требуемый уровень прочности, а при содержании более верхнего предела увеличивается склонность аустенита к превращению в промежуточной области с образованием верхнего бейнита, что ухудшает пластичность и вязкость металла. Нижний предел содержания никеля и меди обеспечивает влияние их на стойкость против атмосферной коррозии в достаточной степени, а верхний предел ограничен экономической целесообразностью. Пределы содержания кремния обусловлены получением оптимальной степени раскисления полуспокойной стали указанного состава. При содержании менее нижнего предела не обеспечивается требуемая степень раскисления, а при содержании кремния более верхнего предела снижается выход годной стали. Указанное отношение азота к хрому и ниобию обеспечивает повышение вязкости и прочности и оптимальные условия для формирования слитка полуспокойной стали. Изобретение реализуется следующим образом. Сталь выплавляют в подовых сталеплавильных агрегатах с последующей разливкой в изложницы для получения слитков полуспокойной стали. Полученный металл прокатывают, например, на сортовой прокат для конструкций горных выработок, типа шахтной стойки. Результаты испытаний приведены в таблице. Шахтная стойка из предложенной стали обладает повышенной стойкостью против атмосферной коррозии и увеличенной вязкостью после механического старения при сохранении уровня прочностных свойств и пластичности.
