Торцева стіна печі графітації
Номер патенту: 15242
Опубліковано: 15.06.2006
Автори: Лелека Сергій Володимирович, Панов Євген Миколайович, Карвацький Антон Янович, Шилович Ігор Леонідович, Коржик Михайло Володимирович
Формула / Реферат
Торцева стіна печі графітації, що складається із зовнішньої та внутрішньої кладки з жаростійких матеріалів, в котру герметично щільно встановлено графітові електроди а її внутрішній простір заповнено дрібнодисперсним графітом, яка відрізняється тим, що кожен електрод виконано з двох фрагментів, які розташовано послідовно з зазором в області графітового заповнювача, причому величина зазору не повинна перевищувати 2 % сумарної довжини електрода.
Текст

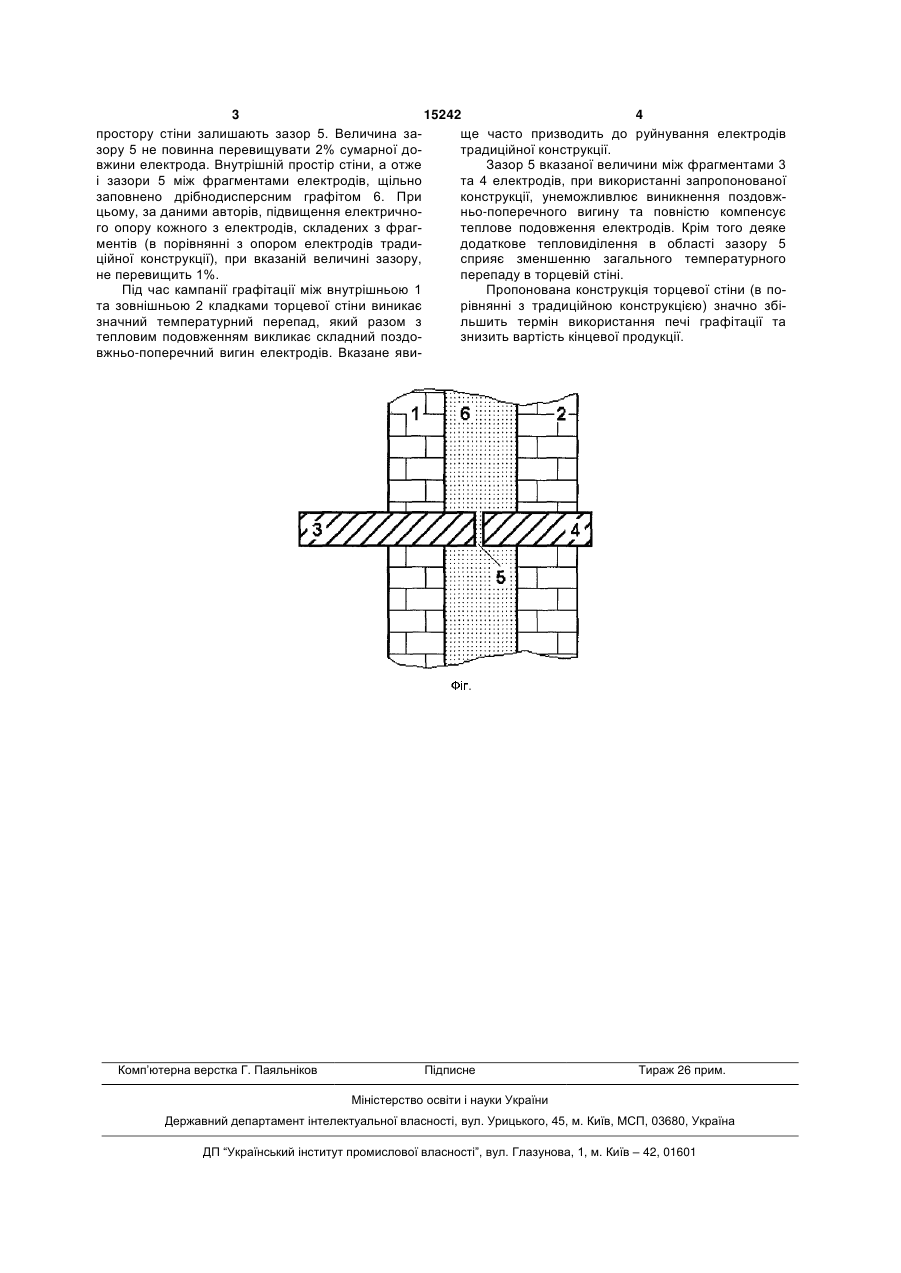

Торцева стіна печі графітації, що складається із зовнішньої та внутрішньої кладки з жаростійких матеріалів, в котру герметично щільно встановлено графітові електроди а її внутрішній простір заповнено дрібнодисперсним графітом, яка відрізняється тим, що кожен електрод виконано з двох фрагментів, які розташовано послідовно з зазором в області графітового заповнювача, причому величина зазору не повинна перевищувати 2 % сумарної довжини електрода. (19) (21) u200512819 (22) 29.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Панов Євген Миколайович, Лелека Сергій Володимирович, Шилович Ігор Леонідович, Карвацький Антон Янович, Коржик Михайло Володимирович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 15242 4 простору стіни залишають зазор 5. Величина заще часто призводить до руйнування електродів зору 5 не повинна перевищувати 2% сумарної дотрадиційної конструкції. вжини електрода. Внутрішній простір стіни, а отже Зазор 5 вказаної величини між фрагментами 3 і зазори 5 між фрагментами електродів, щільно та 4 електродів, при використанні запропонованої заповнено дрібнодисперсним графітом 6. При конструкції, унеможливлює виникнення поздовжцьому, за даними авторів, підвищення електричноньо-поперечного вигину та повністю компенсує го опору кожного з електродів, складених з фрагтеплове подовження електродів. Крім того деяке ментів (в порівнянні з опором електродів традидодаткове тепловиділення в області зазору 5 ційної конструкції), при вказаній величині зазору, сприяє зменшенню загального температурного не перевищить 1%. перепаду в торцевій стіні. Під час кампанії графітації між внутрішньою 1 Пропонована конструкція торцевої стіни (в пота зовнішньою 2 кладками торцевої стіни виникає рівнянні з традиційною конструкцією) значно збізначний температурний перепад, який разом з льшить термін використання печі графітації та тепловим подовженням викликає складний поздознизить вартість кінцевої продукції. вжньо-поперечний вигин електродів. Вказане яви Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA graphitization furnace end wall
Автори англійськоюPanov Yevhen Mykolaiovych, Leleka Serhii Volodymyrovych, Shylovych Ihor Leonidovych, Karvatskyi Anton Yanovych, Korzhyk Mykhailo Volodymyrovych
Назва патенту російськоюТорцевая стена печи графитизации
Автори російськоюПанов Евгений Николаевич, Лелека Сергей Владимирович, Шилович Игорь Леонидович, Карвацкий Антон Янович, Коржик Михаил Владимирович
МПК / Мітки
МПК: H05B 3/60, C01B 31/04
Мітки: стіна, печі, торцева, графітації
