Вимірювальний перетворювач струму

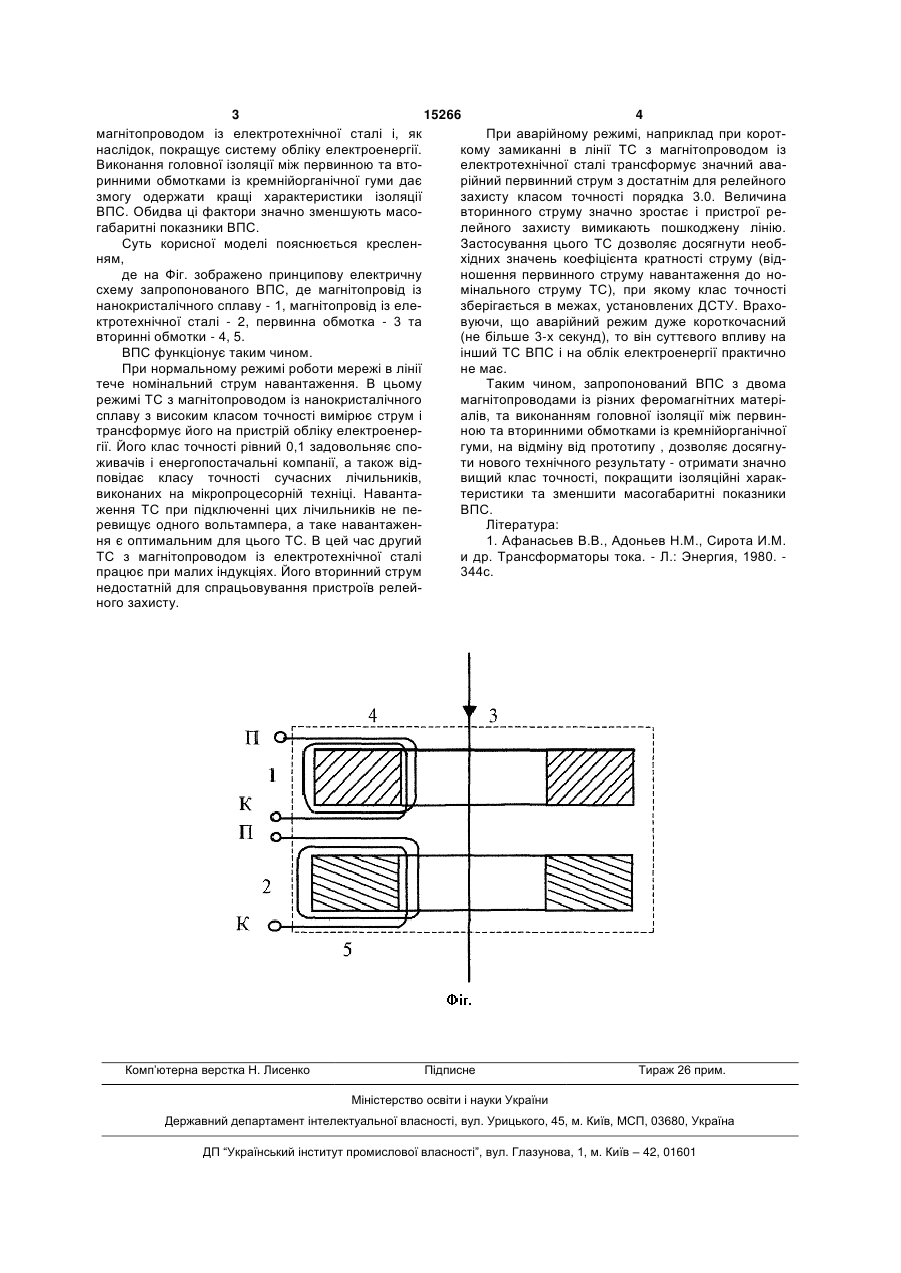

1. Вимірювальний перетворювач струму, активна частина якого має два магнітопроводи, спільну первинну та дві вторинні обмотки на кожному магнітопроводі, який відрізняється тим, що магнітопроводи виконано із різних феромагнітних матеріалів. 2. Вимірювальний перетворювач струму за п.1, який відрізняється тим, що головна ізоляція між первинною обмоткою та вторинними обмотками виконана із кремнійорганічної гуми. (19) (21) u200600035 (22) 03.01.2006 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Стогній Борис Сергійович, Масляник Володимир Васильович, Назаров Володимир Васильович, Нагорний Павло Дем'янович (73) ІНСТИТУТ ЕЛЕКТРОДИНАМІКИ НАН УКРАЇНИ 3 15266 4 магнітопроводом із електротехнічної сталі і, як При аварійному режимі, наприклад при коротнаслідок, покращує систему обліку електроенергії. кому замиканні в лінії ТС з магнітопроводом із Виконання головної ізоляції між первинною та втоелектротехнічної сталі трансформує значний аваринними обмотками із кремнійорганічної гуми дає рійний первинний струм з достатнім для релейного змогу одержати кращі характеристики ізоляції захисту класом точності порядка 3.0. Величина ВПС. Обидва ці фактори значно зменшують масовторинного струму значно зростає і пристрої регабаритні показники ВПС. лейного захисту вимикають пошкоджену лінію. Суть корисної моделі пояснюється кресленЗастосування цього ТС дозволяє досягнути необням, хідних значень коефіцієнта кратності струму (відде на Фіг. зображено принципову електричну ношення первинного струму навантаження до носхему запропонованого ВПС, де магнітопровід із мінального струму ТС), при якому клас точності нанокристалічного сплаву - 1, магнітопровід із елезберігається в межах, установлених ДСТУ. Врахоктротехнічної сталі - 2, первинна обмотка - 3 та вуючи, що аварійний режим дуже короткочасний вторинні обмотки - 4, 5. (не більше 3-х секунд), то він суттєвого впливу на ВПС функціонує таким чином. інший ТС ВПС і на облік електроенергії практично При нормальному режимі роботи мережі в лінії не має. тече номінальний струм навантаження. В цьому Таким чином, запропонований ВПС з двома режимі ТС з магнітопроводом із нанокристалічного магнітопроводами із різних феромагнітних матерісплаву з високим класом точності вимірює струм і алів, та виконанням головної ізоляції між первинтрансформує його на пристрій обліку електроенерною та вторинними обмотками із кремнійорганічної гії. Його клас точності рівний 0,1 задовольняє спогуми, на відміну від прототипу , дозволяє досягнуживачів і енергопостачальні компанії, а також відти нового технічного результату - отримати значно повідає класу точності сучасних лічильників, вищий клас точності, покращити ізоляційні хараквиконаних на мікропроцесорній техніці. Навантатеристики та зменшити масогабаритні показники ження ТС при підключенні цих лічильників не пеВПС. ревищує одного вольтампера, а таке навантаженЛітература: ня є оптимальним для цього ТС. В цей час другий 1. Афанасьев В.В., Адоньев Н.М., Сирота И.М. ТС з магнітопроводом із електротехнічної сталі и др. Трансформаторы тока. - Л.: Энергия, 1980. працює при малих індукціях. Його вторинний струм 344с. недостатній для спрацьовування пристроїв релейного захисту. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
