Вимірювальний перетворювач змінного струму

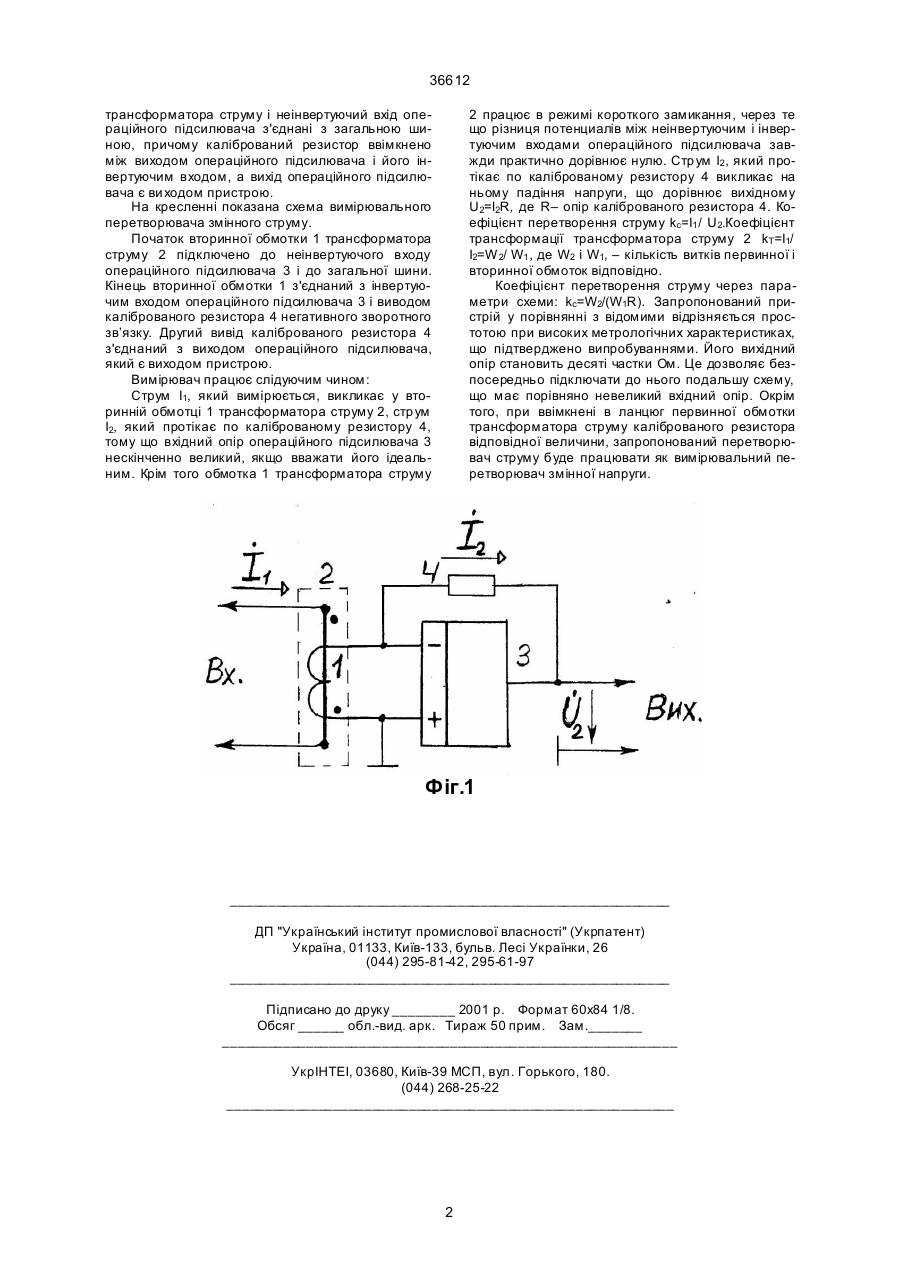

Вимірювальний перетворювач змінного струму, що вміщує трансформатор струму, вторинна 36612 трансформатора струму і неінвертуючий вхід операційного підсилювача з'єднані з загальною шиною, причому калібрований резистор ввімкнено між виходом операційного підсилювача і його інвертуючим входом, а вихід операційного підсилювача є ви ходом пристрою. На кресленні показана схема вимірювального перетворювача змінного струму. Початок вторинної обмотки 1 трансформатора струму 2 підключено до неінвертуючого входу операційного підсилювача 3 і до загальної шини. Кінець вторинної обмотки 1 з'єднаний з інвертуючим входом операційного підсилювача 3 і виводом каліброваного резистора 4 негативного зворотного зв’язку. Другий вивід каліброваного резистора 4 з'єднаний з виходом операційного підсилювача, який є виходом пристрою. Вимірювач працює слідуючим чином: Струм I1, який вимірюється, викликає у вторинній обмотці 1 трансформатора струму 2, стр ум І2, який протікає по каліброваному резистору 4, тому що вхідний опір операційного підсилювача 3 нескінченно великий, якщо вважати його ідеальним. Крім того обмотка 1 трансформатора струму 2 працює в режимі короткого замикання, через те що різниця потенциалів між неінвертуючим і інвертуючим входами операційного підсилювача завжди практично дорівнює нулю. Стр ум І2 , який протікає по каліброваному резистору 4 викликає на ньому падіння напруги, що дорівнює вихідному U2=I2R, де R– опір каліброваного резистора 4. Коефіцієнт перетворення струму kс=I1 / U2.Коефіцієнт трансформації трансформатора струму 2 kT=I1/ I2=W 2/ W1 , де W2 і W1, – кількість витків первинної і вторинної обмоток відповідно. Коефіцієнт перетворення струму через параметри схеми: kc=W2/(W1R). Запропонований пристрій у порівнянні з відомими відрізняється простотою при високих метрологічних характеристиках, що підтверджено випробуваннями. Його вихідний опір становить десяті частки Ом. Це дозволяє безпосередньо підключати до нього подальшу схему, що має порівняно невеликий вхідний опір. Окрім того, при ввімкнені в ланцюг первинної обмотки трансформатора струму каліброваного резистора відповідної величини, запропонований перетворювач струму буде працювати як вимірювальний перетворювач змінної напруги. Фіг.1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
