Пристрій для демонстрування електростатичної індукції
Номер патенту: 15556
Опубліковано: 30.06.1997
Автори: Дюдкін Дмитро Олександрович, Чиликін Олексій Ігоревич, Кузнецов Ігор Ілліч, Комаров Олександр Олексійович
Формула / Реферат
Устройство для демонстрации электростатической индукции, содержащее два цилиндра один в другом, отличающееся тем, что внешняя поверхность наружного цилиндра покрыта двумя цилиндрическими токопроводящими слоями, соединенными неоновой лампочкой.
Текст

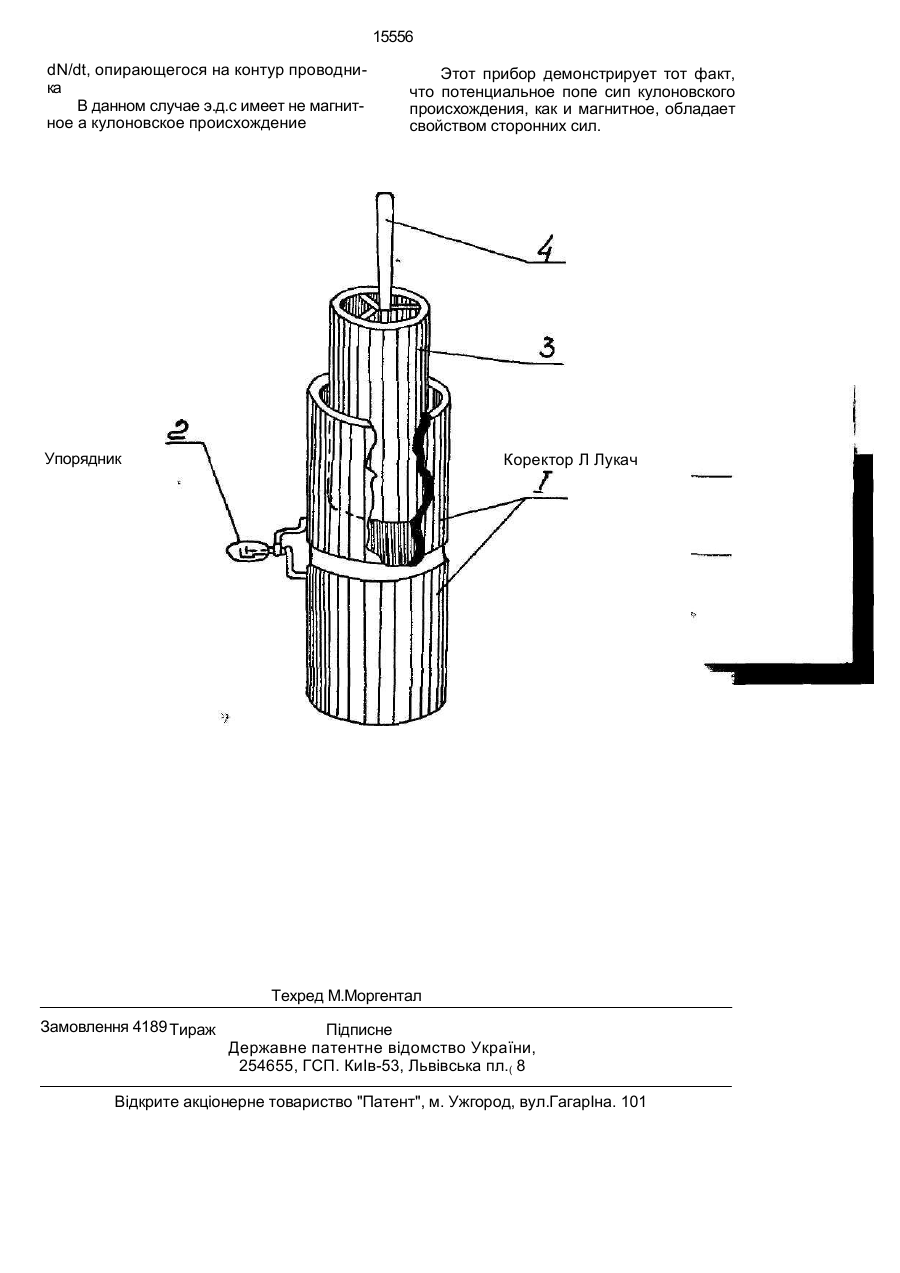

Устройство для демонстрации электростатической индукции, содержащее два цилиндра один в другом, о т л и ч а ю щ е е с я тем, что внешняя поверхность наружного цилиндра покрыта двумя цилиндрическими токопроводящими слоями, соединенными неоновой лампочкой Изобретение относится к области учебных демонстрационных приборов, конкретно к физическим приборам по изучению свойств электростатического поля. Известно устройство индукционной катушки, в которой возбуждается электрический ток при перемещ ении внутри ее постоянного магнита (учебное пособие для 9 класса средней школы, М., Просвещение, 1973 г.). Недостатком устройства является то, что оно не демонстрирует индуцирование электрического тока в проводнике, движущегося в электростатическом поле. Целью изобретения является повышение наглядности демонстрации индуцирования электрического тока в проводнике, движущемся в электростатическом поле. На чертеже представлена схема устройства для демонстрации электростатической индукции. Устройство содержит два цилиндра, изготовленных из диэлектрического материала. Поверхность наружного цилиндра 1 покрыта токопроводящим слоем, например из алюминия. Диаметр цилиндра 80 мм, дли на 300 мм. В целях наглядности регистрации электрического тока, токопроводящий слой разделен на две половинки, соединенные неоновой лампочкой 2. Внутренний цил инд р 3 . д л ин о й t 50 мм сн аб ж ен держателем 4, посредством которого ему можно придавать возвратно-поступательное движение. В процессе перемещения внутреннего цилиндра вдоль оси, неоновая лампочка, соединяющая токопроводящие слои наружного цил инд ра, загорается. что свидетельствует о возбуждении в обкладках цилиндра электрического тока. В данном случае механическая энергия, затраченная на преодоление сил электрического взаимодействия при относительном перемещении тел, преобразуется в электрическую Электродвижущая сила индукции в данном случае описывается выражением d N Еикд тт которое говорит о том, что э д с индукции обусловлена скоростью изменения потока напряженности электрического поля с > (Л ел ел с* о 15556 dN/dt, опирающегося на контур проводника В данном случае э.д.с имеет не магнитное а кулоновское происхождение Этот прибор демонстрирует тот факт, что потенциальное попе сип кулоновского происхождения, как и магнитное, обладает свойством сторонних сил. Упорядник Коректор Л Лукач Техред М.Моргентал Замовлення 4189 Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиІв-53, Львівська пл.( 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюTrainer to demonstrate electrostatic induction
Автори англійськоюDiudkyn Dmytro Oleksandrovych, Komarov Oleksandr Oleksiiovych, Kuznetsov Ihor Illich, Chylykin Oleksii Ihorevych
Назва патенту російськоюУстройство для демонстрирования электростатической индукции
Автори російськоюДюдкин Дмитрий Александрович, Комаров Александр Алексеевич, Кузнецов Игорь Ильич, Чиликин Алексей Игорьевич
МПК / Мітки
МПК: G09B 23/18
Мітки: демонстрування, електростатичної, індукції, пристрій
