Мостова схема для вимірювання змін електричного опору під дією зовнішніх факторів
Номер патенту: 15584
Опубліковано: 17.07.2006
Автори: Соловйов Микола Миколайович, Велігоцький Георгій Павлович, Тимохін Олександр Вікторович, Яндульський Олександр Станіславович
Формула / Реферат
Мостова схема для вимірювання змін електричного опору під дією зовнішніх факторів, що містить джерело живлення, еквівалентні резистори в кожному плечі, гальванометр в діагоналі моста, внутрішній опір якого дорівнює опору плеча моста, включені за схемою одинарного моста, яка відрізняється тим, що схема просторово розділена на вимірювальну частину, до якої входить опір, який піддається впливу зовнішніх факторів, і балансуючу частину, до якої входять резистори, що утворюють плечі моста, кожна з яких поміщена в окрему посудину Дюара, а джерело живлення підключено до діагоналі моста, протилежній діагоналі з гальванометром, причому опори з'єднувальних проводів включені в протилежні плечі моста.
Текст

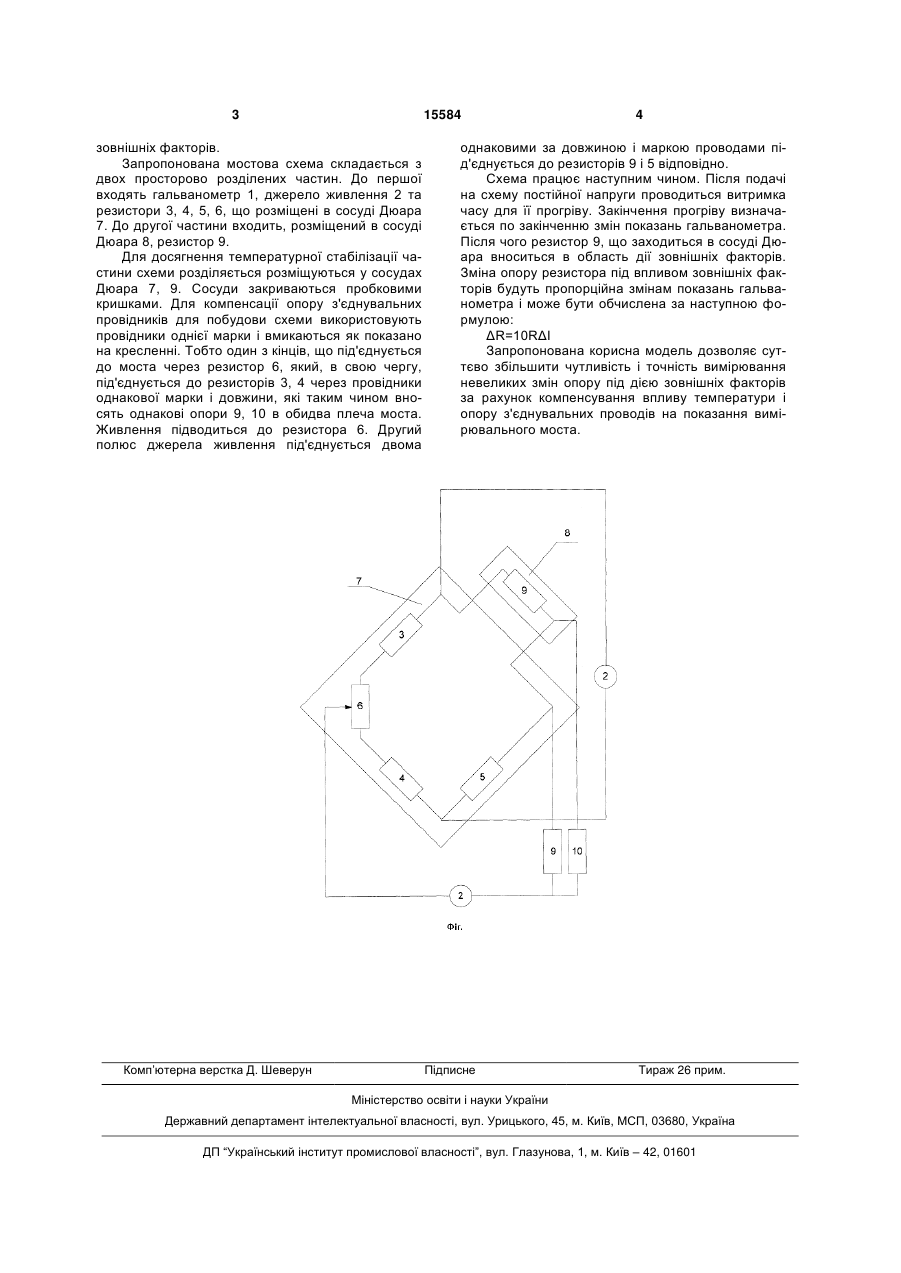

Мостова схема для вимірювання змін електричного опору під дією зовнішніх факторів, що містить джерело живлення, еквівалентні резистори в 3 15584 зовнішніх факторів. Запропонована мостова схема складається з двох просторово розділених частин. До першої входять гальванометр 1, джерело живлення 2 та резистори 3, 4, 5, 6, що розміщені в сосуді Дюара 7. До другої частини входить, розміщений в сосуді Дюара 8, резистор 9. Для досягнення температурної стабілізації частини схеми розділяється розміщуються у сосудах Дюара 7, 9. Сосуди закриваються пробковими кришками. Для компенсації опору з'єднувальних провідників для побудови схеми використовують провідники однієї марки і вмикаються як показано на кресленні. Тобто один з кінців, що під'єднується до моста через резистор 6, який, в свою чергу, під'єднується до резисторів 3, 4 через провідники однакової марки і довжини, які таким чином вносять однакові опори 9, 10 в обидва плеча моста. Живлення підводиться до резистора 6. Другий полюс джерела живлення під'єднується двома Комп’ютерна верстка Д. Шеверун 4 однаковими за довжиною і маркою проводами під'єднується до резисторів 9 і 5 відповідно. Схема працює наступним чином. Після подачі на схему постійної напруги проводиться витримка часу для її прогріву. Закінчення прогріву визначається по закінченню змін показань гальванометра. Після чого резистор 9, що заходиться в сосуді Дюара вноситься в область дії зовнішніх факторів. Зміна опору резистора під впливом зовнішніх факторів будуть пропорційна змінам показань гальванометра і може бути обчислена за наступною формулою: ΔR=10RΔІ Запропонована корисна модель дозволяє суттєво збільшити чутливість і точність вимірювання невеликих змін опору під дією зовнішніх факторів за рахунок компенсування впливу температури і опору з'єднувальних проводів на показання вимірювального моста. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBridge circuit for measuring the variation of resistance under external disturbance
Автори англійськоюYandulskyi Oleksandr Stanislavovych, Velihotskyi Heorhii Pavlovych
Назва патенту російськоюМостовая схема для измерения изменения электрического сопротивления при внешнем воздействии
Автори російськоюЯндульский Александр Станиславович, Велигоцкий Георгий Павлович
МПК / Мітки
МПК: G01R 17/00
Мітки: дією, вимірювання, електричного, опору, схема, мостова, змін, зовнішніх, факторів
Код посилання
<a href="https://ua.patents.su/2-15584-mostova-skhema-dlya-vimiryuvannya-zmin-elektrichnogo-oporu-pid-diehyu-zovnishnikh-faktoriv.html" target="_blank" rel="follow" title="База патентів України">Мостова схема для вимірювання змін електричного опору під дією зовнішніх факторів</a>
