Пристрій для телеметричної передачі імпульсної активності нейронів

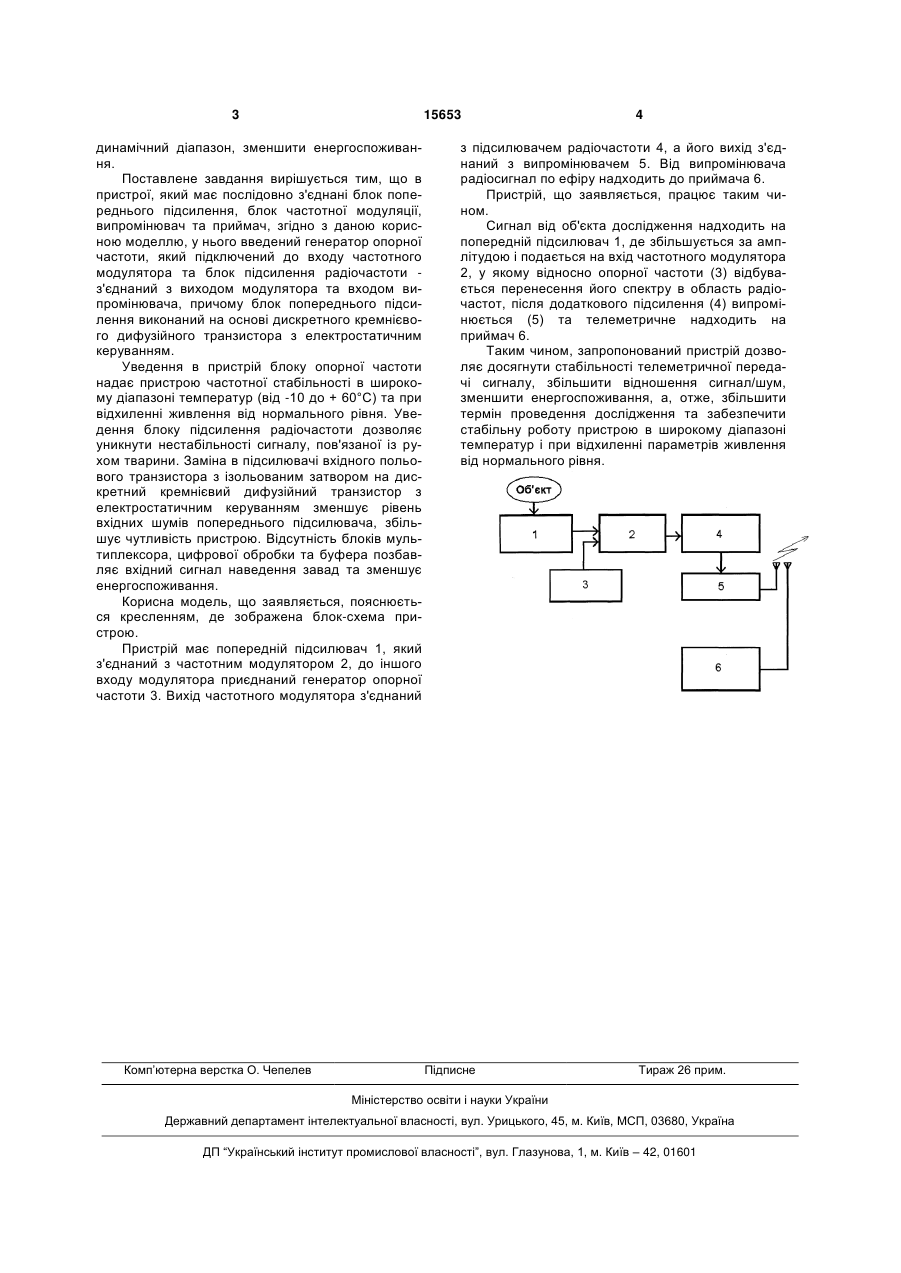

1. Пристрій для телеметричної передачі імпульсної активності нейронів, що має послідовно з'єднані блок попереднього підсилення, блок частотної модуляції, випромінювач та приймач, який відрізняється тим, що в нього введений генератор опорної частоти, який підключений до входу частотного модулятора, та блок підсилення радіочастоти, який з'єднаний з виходом модулятора та входом випромінювача. 2. Пристрій за п.1, який відрізняється тим, що блок попереднього підсилення виконаний на основі дискретного кремнієвого дифузійного транзистора з електростатичним керуванням. (19) (21) u200512762 (22) 29.12.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Мороз Василь Максимович, Чечель Віктор Володимирович, Власенко Олег Володимирович, Рокунець Ігор Леонідович, Йолтухівський Михайло Володимирович (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. М.І. ПИРОГОВА, Мороз Василь Максимович, Чечель Віктор Володимирович, Власенко Олег Володимирович, Рокунець Ігор Леонідович, Йолтухівський Михайло Володимирович 3 15653 динамічний діапазон, зменшити енергоспоживання. Поставлене завдання вирішується тим, що в пристрої, який має послідовно з'єднані блок попереднього підсилення, блок частотної модуляції, випромінювач та приймач, згідно з даною корисною моделлю, у нього введений генератор опорної частоти, який підключений до входу частотного модулятора та блок підсилення радіочастоти з'єднаний з виходом модулятора та входом випромінювача, причому блок попереднього підсилення виконаний на основі дискретного кремнієвого дифузійного транзистора з електростатичним керуванням. Уведення в пристрій блоку опорної частоти надає пристрою частотної стабільності в широкому діапазоні температур (від -10 до + 60°С) та при відхиленні живлення від нормального рівня. Уведення блоку підсилення радіочастоти дозволяє уникнути нестабільності сигналу, пов'язаної із рухом тварини. Заміна в підсилювачі вхідного польового транзистора з ізольованим затвором на дискретний кремнієвий дифузійний транзистор з електростатичним керуванням зменшує рівень вхідних шумів попереднього підсилювача, збільшує чутливість пристрою. Відсутність блоків мультиплексора, цифрової обробки та буфера позбавляє вхідний сигнал наведення завад та зменшує енергоспоживання. Корисна модель, що заявляється, пояснюється кресленням, де зображена блок-схема пристрою. Пристрій має попередній підсилювач 1, який з'єднаний з частотним модулятором 2, до іншого входу модулятора приєднаний генератор опорної частоти 3. Вихід частотного модулятора з'єднаний Комп’ютерна верстка О. Чепелев 4 з підсилювачем радіочастоти 4, а його вихід з'єднаний з випромінювачем 5. Від випромінювача радіосигнал по ефіру надходить до приймача 6. Пристрій, що заявляється, працює таким чином. Сигнал від об'єкта дослідження надходить на попередній підсилювач 1, де збільшується за амплітудою і подається на вхід частотного модулятора 2, у якому відносно опорної частоти (3) відбувається перенесення його спектру в область радіочастот, після додаткового підсилення (4) випромінюється (5) та телеметричне надходить на приймач 6. Таким чином, запропонований пристрій дозволяє досягнути стабільності телеметричної передачі сигналу, збільшити відношення сигнал/шум, зменшити енергоспоживання, а, отже, збільшити термін проведення дослідження та забезпечити стабільну роботу пристрою в широкому діапазоні температур і при відхиленні параметрів живлення від нормального рівня. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
