Фара змінної інтенсивності
Номер патенту: 15683
Опубліковано: 17.07.2006
Формула / Реферат
1. Фара змінної інтенсивності, яка складається із джерела світла, дзеркального параболоїдного відбивача, електропатрона і захисного скла, яка відрізняється тим, що у вершині дзеркального параболоїдного відбивача розташований вихідний торець гнучкого волоконного світловода з можливістю проведення через останній світлового потоку окремих ввідних пристроїв.
2. Фара за п. 1, яка відрізняється тим, що окремі ввідні пристрої, відбивачі яких виконані еліпсоїдної форми, розміщені з можливістю фокусування світлових пучків останніх на вхідному торці гнучкого волоконного світловода.
3. Фара за п. 1, яка відрізняється тим, що джерело світла разом з електропатроном розташоване вертикально, перпендикулярно до головної оптичної осі дзеркального параболоїдного відбивача.
Текст

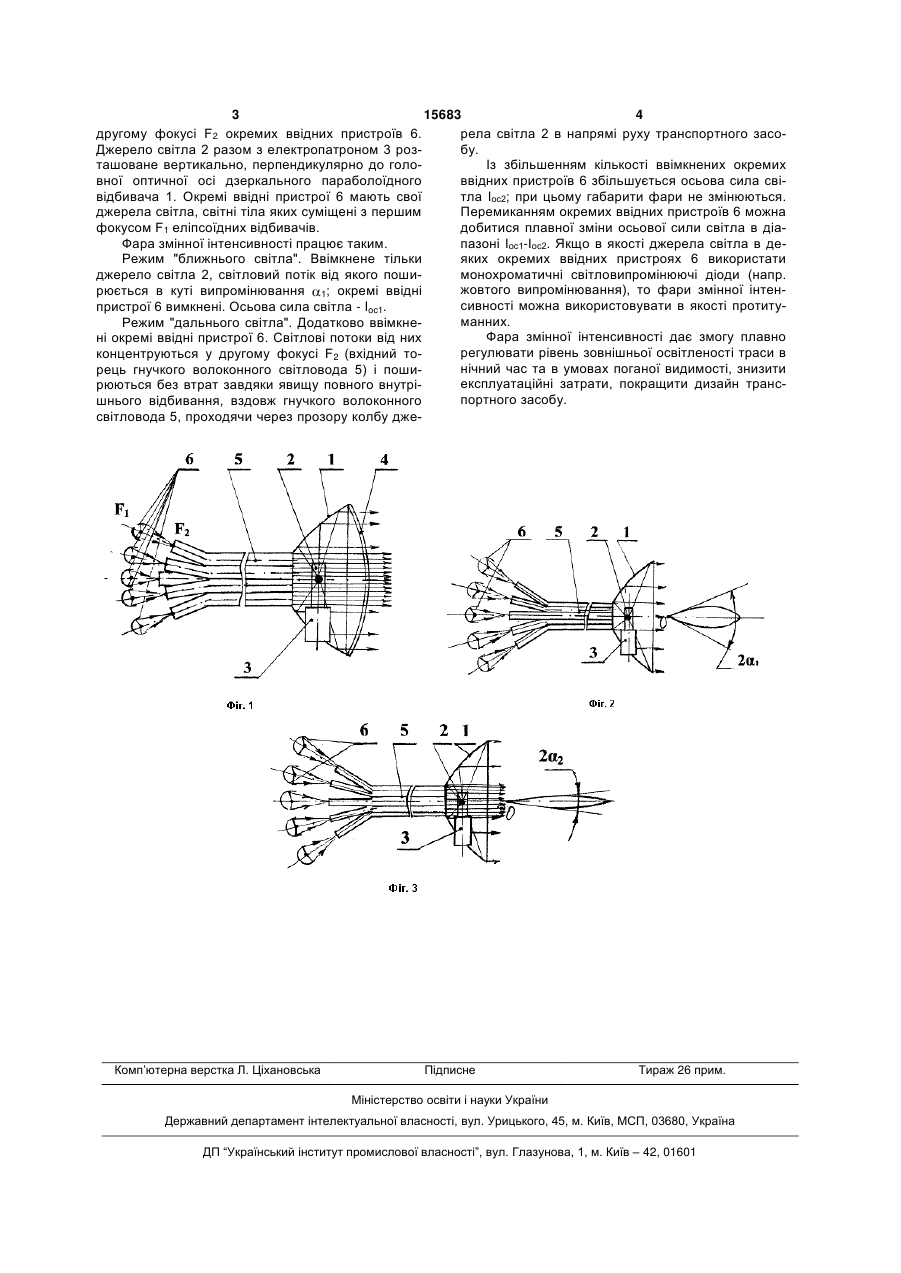

1. Фара змінної інтенсивності, яка складається із джерела світла, дзеркального параболоїдного відбивача, електропатрона і захисного скла, яка відрізняється тим, що у вершині дзеркального параболоїдного відбивача розташований вихідний 3 15683 4 другому фокусі F2 окремих ввідних пристроїв 6. рела світла 2 в напрямі руху транспортного засоДжерело світла 2 разом з електропатроном 3 розбу. ташоване вертикально, перпендикулярно до голоІз збільшенням кількості ввімкнених окремих вної оптичної осі дзеркального параболоїдного ввідних пристроїв 6 збільшується осьова сила свівідбивача 1. Окремі ввідні пристрої 6 мають свої тла Іос2; при цьому габарити фари не змінюються. джерела світла, світні тіла яких суміщені з першим Перемиканням окремих ввідних пристроїв 6 можна фокусом F1 еліпсоїдних відбивачів. добитися плавної зміни осьової сили світла в діаФара змінної інтенсивності працює таким. пазоні Іос1-Іос2. Якщо в якості джерела світла в деРежим "ближнього світла". Ввімкнене тільки яких окремих ввідних пристроях 6 використати джерело світла 2, світловий потік від якого пошимонохроматичні світловипромінюючі діоди (напр. жовтого випромінювання), то фари змінної інтенрюється в куті випромінювання 1; окремі ввідні сивності можна використовувати в якості протитупристрої 6 вимкнені. Осьова сила світла - Ioc1. манних. Режим "дальнього світла". Додатково ввімкнеФара змінної інтенсивності дає змогу плавно ні окремі ввідні пристрої 6. Світлові потоки від них регулювати рівень зовнішньої освітленості траси в концентруються у другому фокусі F2 (вхідний тонічний час та в умовах поганої видимості, знизити рець гнучкого волоконного світловода 5) і пошиексплуатаційні затрати, покращити дизайн трансрюються без втрат завдяки явищу повного внутріпортного засобу. шнього відбивання, вздовж гнучкого волоконного світловода 5, проходячи через прозору колбу дже Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeadlight with varying intensity
Автори англійськоюNesterovych Yurii Ihorovych, Nesterovych Ihor Ivanovych
Назва патенту російськоюФара переменной интенсивности
Автори російськоюНестерович Юрий Игоревич, Нестерович Игорь Иванович
МПК / Мітки
МПК: F21V 7/00
Мітки: фара, змінної, інтенсивності
