Фара

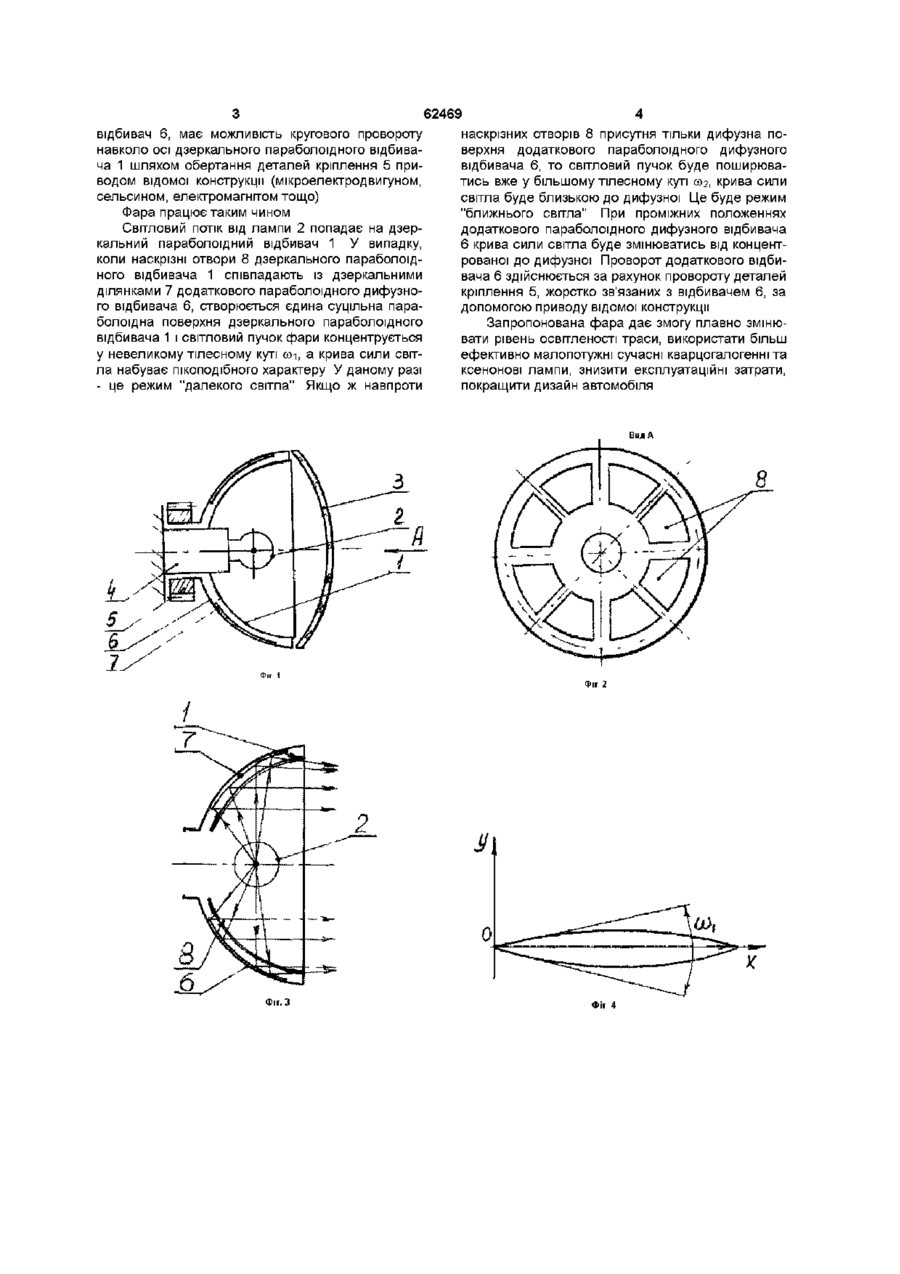

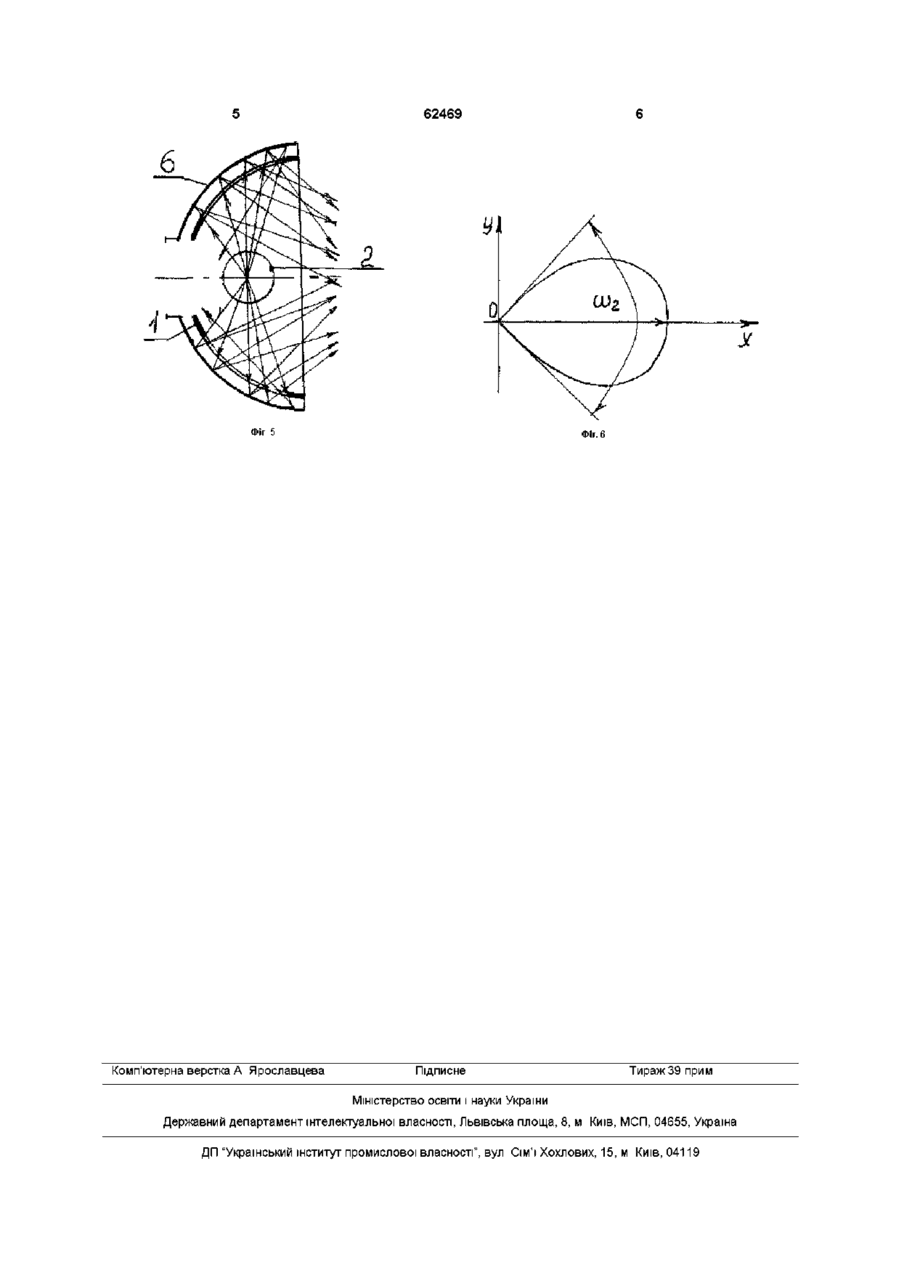

Фара, що складається із дзеркального параболоїд ного відбивача, лампи, електропатрона, захисного скла та деталей кріплення, яка відріз няється тим, що ззовні дзеркального параболоідного відбивача коаксіально і еквідистантно розміщений додатковий параболоїд ний дифузний відбивач з окремими дзеркальними ділянками на внутрішній поверхні, а в дзеркальному параболоідному відбивачі передбачено наскрізні отвори, однакові по формі і розмірах з окремими дзеркальними ділянками на додатковому параболоідному дифузному відбивачі, який має можливість кругового повороту Винахід відноситься до світлотехніки і може бути використаний для зовнішнього освітлення на механізованому транспорті в нічний час та в умовах поганої видимості ВІДОМІ пристрої для зовнішнього освітлення на автотранспорті - фари - мають ряд суттєвих недоліків (патенти США №4979086, МКИ° F21V7/00 №5040103, F21V5/02, 1991, №5072346, МКИ° F21L, 1993) Для їзди в населеному пункті використовуються багатолампові фари, в яких потужність ламп та їх світловий потік використовуються нераціонально Освітлювальний пристрій (патент США №5008781, кл В6001/00, 1991) має багатокомпонентну конструкцію збірного відбивача з окремими різнопрофільними частинами, що ускладнює конструкцію і експлуатацію Найближчим до заявленого винаходу є фара (патент США №5072346, МКИ5, кл F21L15/02, опублікований 10 121991), яка містить дзеркальний параболоідний відбивач, лампу, електропатрон, захисне скло та деталі кріплення Недоліком цієї фари є неможливість зміни величини і концентрації світлового потоку В основу винаходу поставлено задачу регулювання світлового потоку фари і корисного кута розсіювання світлового пучка в залежності від необхідних умов освітлення траси шляхом виконання фари, яка складається із дзеркального параболоідного відбивача, лампи, електропатрона, захисного скла та деталей кріплення, причому ззовні дзеркального параболоідного відбивача коаксіальне і еквідистантно розміщено додатковий параболоід ний дифузний відбивач з окремими дзеркальними ділянками на внутрішній поверхні, а в дзеркальному параболоїдному відбивачі передбачено наскрізні отвори, однакові по формі і розмірах з окремими дзеркальними ділянками на додатковому параболоідному дифузному відбивачі, з можливістю кругового провороту додаткового параболоїдного дифузного відбивача На фіг 1 зображений загальний вигляд фари (в розрізі), на фіг 2 - вид А на фіг 1, на фіг 3 - схема поширення світлових променів, на фіг 4 - крива сили світла у випадку, коли отвори у дзеркальному параболоідному відбивачі співпадають із дзеркальними ділянками додаткового параболоїд ного дифузного відбивача, на фіг 5 - схема поширення світлових променів, на фіг 6 - крива сили світла у випадку, коли отвори у дзеркальному параболоідному відбивачі не співпадають із дзеркальними ділянками додаткового параболоідного дифузного відбивача Фара складається із дзеркального параболоідного відбивача 1, лампи 2, захисного скла 3, електропатрона 4, деталей кріплення 5, додаткового параболоідного дифузного відбивача 6, розміщеного коаксіально і еквідистантно відносно дзеркального параболоідного відбивача 1, з окремими дзеркальними ділянками 7 на його внутрішній поверхні Дзеркальний параболоїд ний відбивач 1 має наскрізні отвори 8, а дзеркальні ділянки 7 додаткового параболоідного дифузного відбивача 6 по формі і розмірах ідентичні отворам 8 Дзеркальний параболоідний відбивач 1 закріплений нерухомо, а додатковий параболоїд ний дифузний (О (О відбивач 6, має можливість кругового провороту навколо осі дзеркального параболоідного відбивача 1 шляхом обертання деталей кріплення 5 приводом відомої конструкції (мікроелектродвигуном, сельсином, електромагнітом тощо) Фара працює таким чином Світловий ПОТІК ВІД лампи 2 попадає на дзеркальний параболоїд ний відбивач 1 У випадку, коли наскрізні отвори 8 дзеркального параболоідного відбивача 1 співпадають із дзеркальними ділянками 7 додаткового параболоідного дифузного відбивача 6, створюється єдина суцільна параболоідна поверхня дзеркального параболоідного відбивача 1 і світловий пучок фари концентрується у невеликому тілесному куті сої, а крива сили світла набуває пікоподібного характеру У даному разі - це режим "далекого світла" Якщо ж навпроти 62469 наскрізних отворів 8 присутня тільки дифузна поверхня додаткового параболоїд ного дифузного відбивача 6, то світловий пучок буде поширюватись вже у більшому тілесному куті юг, крива сили світла буде близькою до дифузної Це буде режим "ближнього світла" При проміжних положеннях додаткового параболоідного дифузного відбивача 6 крива сили світла буде змінюватись від концентрованої до дифузної Проворот додаткового відбивача 6 здійснюється за рахунок провороту деталей кріплення 5, жорстко зв'язаних з відбивачем 6, за допомогою приводу відомої конструкції Запропонована фара дає змогу плавно змінювати рівень освітленості траси, використати більш ефективно малопотужні сучасні кварцогалогенні та ксенонові лампи, знизити експлуатаційні затрати, покращити дизайн автомобіля ВидА Фіг. З Фіг 4 62469 6 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
