Рибозахисне обладнання річної водозабірної споруди

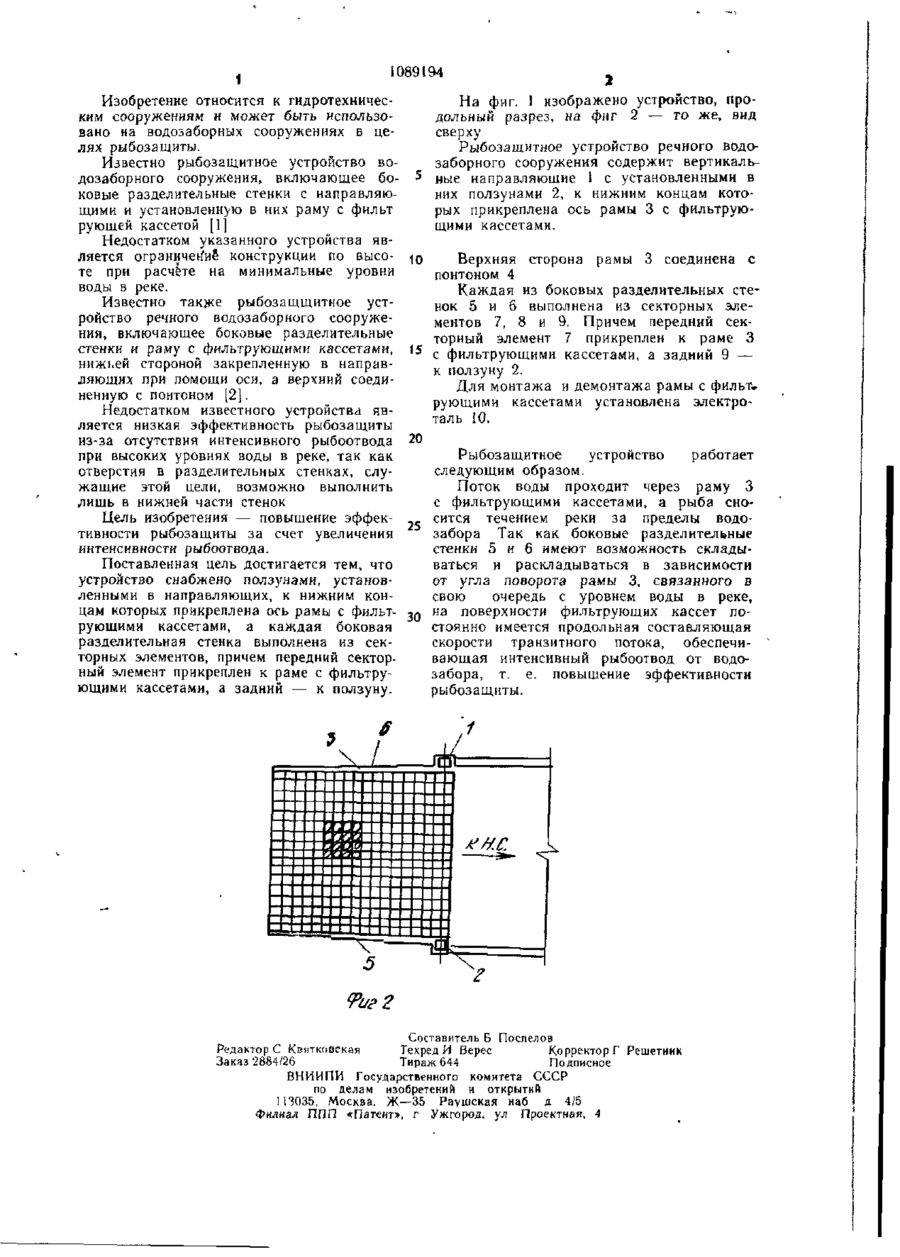

РЫБОЗАЩИТНОЕ УСТРОЙСТВО РЕЧНОГО ВОДОЗАБОРНОГО СОО І о оо со со / 1 1089194 Изобретение относится к гидротехническим сооружениям и может быть использовано на водозаборных сооружениях в целях рыбозащиты. Известно рыбозащитное устройство водозаборного сооружения, включающее боковые разделительные стенки с направляющими и установленную в них раму с фильт рующей кассетой [1] Недостатком указанного устройства является ограничение конструкции по высоте при расчете на минимальные уровни воды в реке. Известно также рыбозащщитное устройство речного водозаборного сооружения, включающее боковые разделительные стенки и раму с фильтрующими кассетами, нижь.еи стороной закрепленную в направляющих при помощи оси, а верхний соединенную с понтоном [2]. Недостатком известного устройства является низкая эффективность рыбозащиты из-за отсутствия интенсивного рыбоотвода при высоких уровнях воды в реке, так как отверстия в разделительных стенках, служащие этой цели, возможно выполнить лишь в нижней части стенок Цель изобретения — повышение эффективности рыбозащиты за счет увеличения интенсивности рыбоогвода. Поставленная цель достигается тем, что устройство снабжено ползунами, установленными в направляющих, к нижним концам которых прикреплена ось рамы с фильтрующими кассетами, а каждая боковая разделительная стенка выполнена из секторных элементов, причем передний секторный элемент прикреплен к раме с фильтрующими кассетами, а задний — к ползуну. 5 На фиг. 1 изображено устройство, продольный разрез, на фиг 2 — то же, вид сверху Рыбозащитное устройство речного водозаборного сооружения содержит вертикальные направляющие 1 с установленными в них ползунами 2, к нижним концам которых прикреплена ось рамы 3 с фильтрующими кассетами. 10 Верхняя сторона рамы 3 соединена с понтоном 4 Каждая из боковых разделительных стенок 5 и 6 выполнена из секторных элементов 7, 8 и 9. Причем передний секторный элемент 7 прикреплен к раме 3 (5 с фильтрующими кассетами, а задний 9 к ползуну 2. Для монтажа и демонтажа рамы с фильт, рующими кассетами установлена электроталь І0. 20 Рыбозащитное устройство работает следующим образом. Поток воды проходит через раму 3 с фильтрующими кассетами, а рыба сносится течением реки за пределы водо25 забора Так как боковые разделительные стенки 5 и б имеют возможность складываться и раскладываться в зависимости от угла поворота рамы 3, связанного в свою очередь с уровнем воды в реке, на поверхности фильтрующих кассет по30 стоянно имеется продольная составляющая скорости транзитного потока, обеспечивающая интенсивный рыбоотвод от водозабора, т. е. повышение эффективности рыбозащиты. Составитель Б Поспелов Редакторе Квяткс.вская Техред И Верес Корректор Г Решетник Заказ 2884/26 Тираж 644 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35 Раушская наб д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
