Фундамент будинку, споруди, який зводиться на деформуючий основі

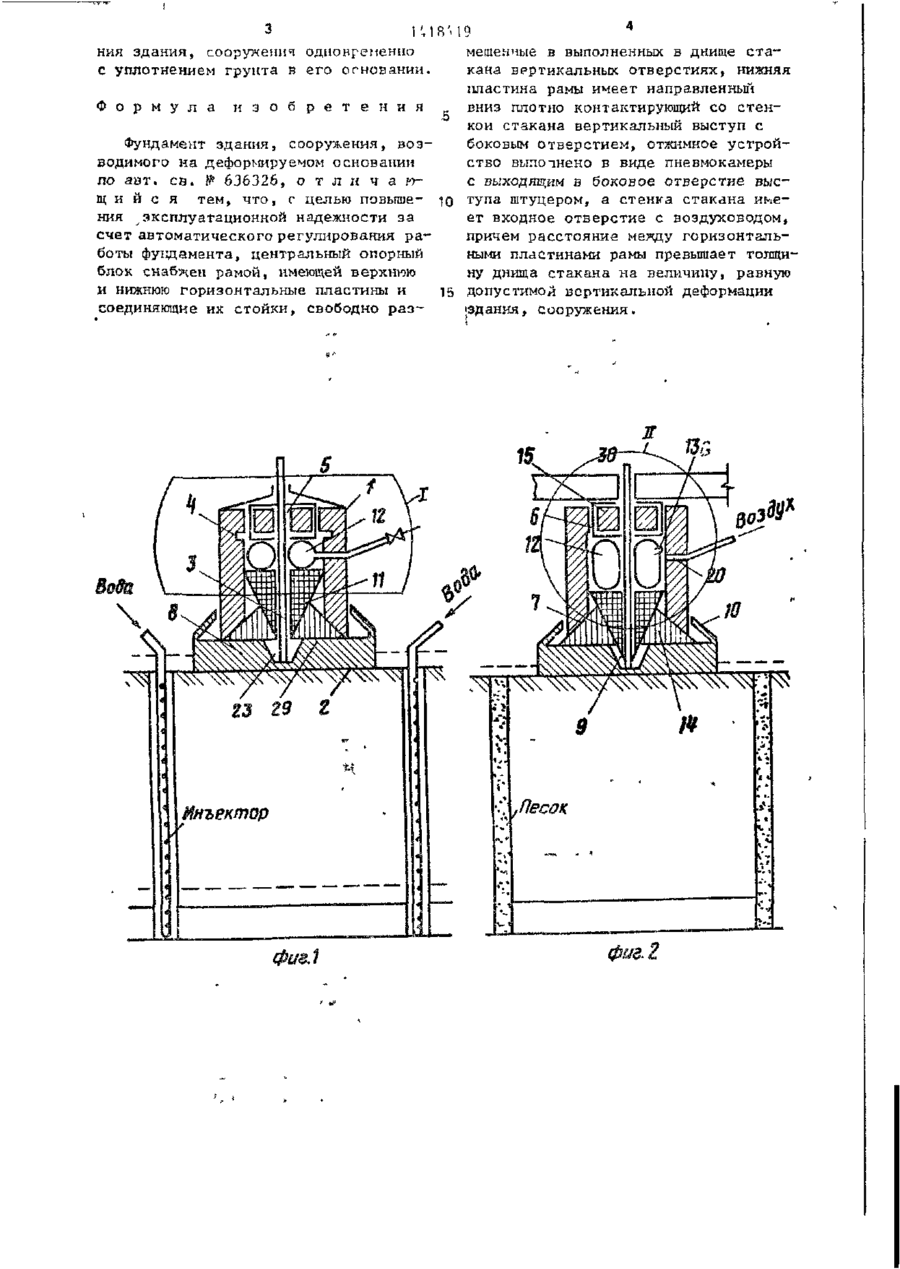

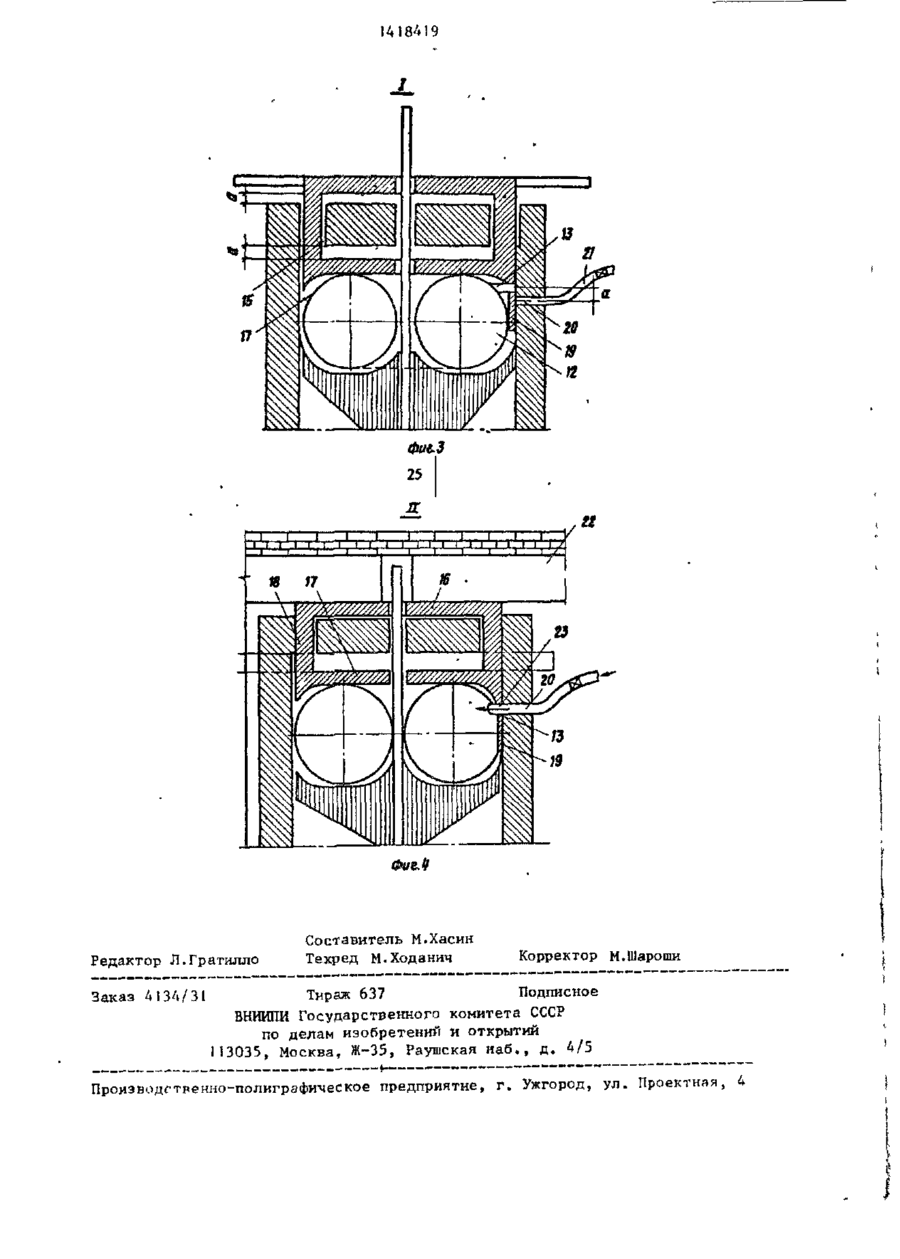

Изобретение относится к строительству зданий и сооружений на де формируемых, преимущественно проса- ' дочных грунтах, и направлено на повышение эксплуатационной надежности фундамента за счёт автоматического регулирования его работы. Достигается это тем, что раздвижной опорный блок снабжен подвижной рамой, а отжимное устройство выполнено в виде пневмокамеры с боковым штуцером, совмещаемым с отверстием воздуховода. В процессе возведения здания по мере увеличения нагрузки на фундамент автоматически происходит периодическая раздвижка опорного блока с деформацией основания, при этом деформации надфундам ен тных к онс тр укцин не превышают допустимых величин. 4 ил. 1 1418419 Изобретение относится к строительству зданий и сооружений на деформируемых, преимущественно просадо чных грунтах н является усовершенствованием изобретения по авт. сп. № 636326. Цель изобретения - повышение эксплуатационной надежности за счет автоматического регулирования работы фундамента. На фиг.1 показан центральный опорный блок фундамента, разрез, * начальном положении; на фиг.2 - то же, в раздвинутом положении; на фыг.З - 15 узел I на фиг.]; на фиг.4 - узел II на фиг.2. Фундамент здания, сооружения, возводимого на деформируемом основании, включает центральный опорный блок и 20 соединенные с ним посредством горизонтального бруса вспомогательные опорные блоки (не показаны). Центральный опорный блок выполнен раздвижным и содержит верхний неподвижный элемент 1, нижний подвижный элемент 2 и размещенный между ними вертикальный элемент 3. Верхний неподвижный элемент 1 выполнен в виде стакана с обращенным вверх днищем 4, и 30 со имеющим центральное 5 и периферийные 6 вертикальные отверстия, и скошенными внизу стенками 7. Нижний подвижный элемент 2 выполнен в виде круглой плиты 8 с центральным отверстием 9 и наклонным бортом 10 по периметру поверхности плиты 8» обращенной к стакану 1. Вертикальный элемент 3 выполнен в виде трубчатого стержня, входящего в центральные отверстия 5 и 9 и присоединенного к плите 8. На вертикальный элемент 3 свободно насажены конус I1 и отжимное устройство в виде1 пневмокакеры 12 с боковым штуцером 13. Иод конусом 11 на поверхности плиты 8 размещены клиновидные элементы 14. Над ппевмокамерой 12 размещена рама 15, имеющая верхнюю 16 и нижнюю 17 горизонтальные пластины и соединяющие их стойки 18, свободно проходящие в отверстиях 6. Нижняя пластина 17 имеет вертикальный выступ 19, направленный вниз, плотно контактирующий со стенкой стакана 1 и имеющий боковое отверстие, в которое входит штуцер 13. 55 Напротив последнего в стенке стакана 1 выполнено отверстие 20, соединенное с воздуховодом 21. Верхняя плас тина 16 контактирует с надфундаменінпй конструкцией 22. Расстояние между горизонтальными пластинами 16 и 17 превышает толщину днища 4 на величину, равную допустимой вертикальной деформации здания, сооружения. Фундамент работает следующим образом. Фундаментный блок устанавливают на дно котлована 23, укладывают на него надфундаментную конструкцию 22. При этом рама 15 находится в нижнем положении, штуцер 13 и отверстие 20 в стенке стакана 1 совмещены» В процессе возведения здания» сооружения через воздуховод 21 в пневмокамеры 12 подают сжатый воздух, давление которого создает усилия на конус 11 и раму 15. Под воздействием этого усилия- конус 11 опус-, кается, раздвигает клиновые элементы 14 и смещает нижний элемент 2 вниз, деформируя грунт. Когда усилие начнет превышать нагрузку на фундамент от веса возводимого здания, сооружения, происходит подъем рамы \5 на высоту, не превышающую допустимую деформацию здания, сооружения. При этом штуцер 13 смещается вверх относительно отверстия 20, прекращая доступ сжатого воздуха в пневмокамеру 12. По мере возрастания веса здания, сооружения и увеличения нагрузки на фундамент рама 15 опускается, штуцер 13 совмещается с отверстием 20, доступ сжатого воздуха в пневмокамеру 12 возоб-і новляется и вновь происходит опускание нижнего подвижного элемента 2 с реформацией грунта основания. Эти циклы автоматически повторяются в процессе возрастания нагрузки и деформации основания. При этом обеспечивается уплотнение основания весом возводимого здания, сооружения и относительно стабильное положение надфундаментньк конструкций с периодическими его деформациями на допустимую величину. После окончания возведения здания, сооружений и консолидации основания подачу сжатого воздуха прекращают, рама 15 вместе с надфундаментной конструкцией 22 опускается на днище 4 верхнего элемента Ч. Благодаря автоматическому регулированию раздвижки фундаментного блока повышается эксплуатационная надежность фундамента в процессе возведе IB1 ния здания, сооружение одновременно с уплотнением грунта в его основании. мещенные в выполненных в днище стакана вертикальных отверстиях, нижняя пластина рамы имеет направленный Ф о р м у л а и з о б р е т е н и я вниз плотно контактирующий со стенкой стакана вертикальный выступ с Фундамент здания, сооружения, возбоковым отверстием, отжимное устройводимого иа деформируемом основании ство выполнено в виде пневмокамеры ло а в т . с а . № 636326, отличаюс выходящим в боковое отверстие выс~ щийся тем, что, г целью повыше- 10 тупа штуцером, а стенка стакана и ь е ния ^эксплуатационной надежности за ет входное отверстие с воздуховодом, счет автоматического регулирования рапричем расстояние меяду горизонтальботы фундамента, центральный опорный ными пластинами рамы превышает толщиблок снабжен рамой, имеющей верхнюю ну днища стакана на величину, равную и нижнюю горизонтальные пластины и 1й допустимой вертикальной деформации соединяющие их стойки, свободно р а з 'здания, сооружения. 1418419 Редактор Л.Гратилло Заказ 4134/31 Составитель М.Хасин Техред М.Ходанич Корректор М.Шароши Тираж 637 Подписное ВНИШІИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производстренно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
