Прилад для побудови аксонометричних зображень

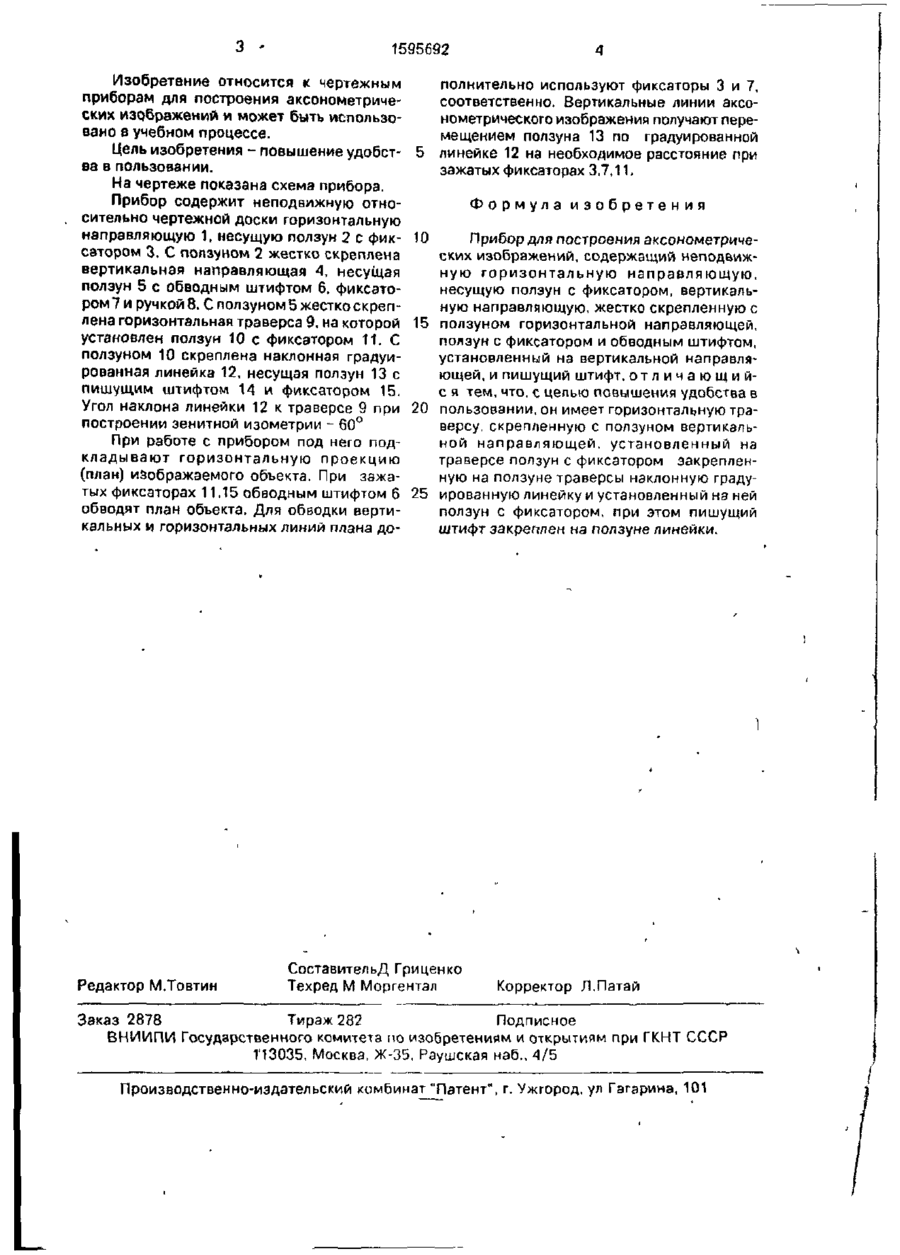

Изобретение относится к чертежным приборам для построения аксонометрических изображений и позволяет повысить -— удобство в пользовании. Горизонтальная траверса 9 скреплена с ползуном 5 вертикальной направляющей 4 и несет ползун 10, на котором закреплена наклонная градуированная линейка 12, несущая ползун 13 с пишущим штифтом 14 и фиксатором 15. Направляющая 4 скреплена с ползуном 2 горизонтальной направляющей 1. Горизонтальные сечения (планы) объекта получают обведением обводным штифтом 6 планов при зажатых фиксаторах 11.15 Перемещением ползуна 13 по линейке 12 получают вертикальные линии на изометрическом изображении 1 ил. 1595692 Изобретение относится к чертежным приборам для построения аксонометрических изображений и может быть использовано в учебном процессе. Цель изобретения - повышение удобст- 5 ва в пользовании. На чертеже показана схема прибора. Прибор содержит неподвижную относительно чертежной доски горизонтальную направляющую 1, несущую ползун 2 с фик- 10 сатором 3. С ползуном 2 жестко скреплена вертикальная направляющая 4, несущая ползун 5 с обводным штифтом 6, фиксатором 7 и ручкой 8. С ползуном 5 жестко скреплена горизонтальная траверса 9, на которой 15 установлен ползун 10 с фиксатором 11. С ползуном 10 скреплена наклонная градуированная линейка 12, несущая ползун 13 с пишущим штифтом 14 и фиксатором 15. Угол наклона линейки 12 к траверсе 9 при 20 построении зенитной изометрии - 60° При работе с прибором под него подкладывают горизонтальную проекцию (план) изображаемого объекта. При зажатых фиксаторах 11,15 обводным штифтом б 25 обводят план объекта. Для обводки вертикальных и горизонтальных линий плана до Редактор М.Товтин полнительно используют фиксаторы 3 и 7, соответственно. Вертикальные линии аксонометрического изображения получают перемещением ползуна 13 по градуированной линейке 12 на необходимое расстояние при зажатых фиксаторах 3,7,11. Формула изобретения Прибор для построения аксонометрических изображений, содержащий неподвижную горизонтальную направляющую, несущую ползун с фиксатором, вертикальную направляющую, жестко скрепленную с ползуном горизонтальной направляющей, ползун с фиксатором и обводным штифтом, установленный на вертикальной направляющей, и пишущий штифт, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства в пользовании, он имеет горизонтальную траверсу, скрепленную с ползуном вертикальной направляющей, установленный на траверсе ползун с фиксатором закрепленную на ползуне траверсы наклонную градуированную линейку и установленный на ней ползун с фиксатором, при этом пишущий штифт закреплен на ползуне линейки. СоставительД Гриценко Техред М Моргентал Корректор Л.Патай Заказ 2878 Тираж 282 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР Т13035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
