Матеріал для газотермічного напилення покриттів на основі нікелю

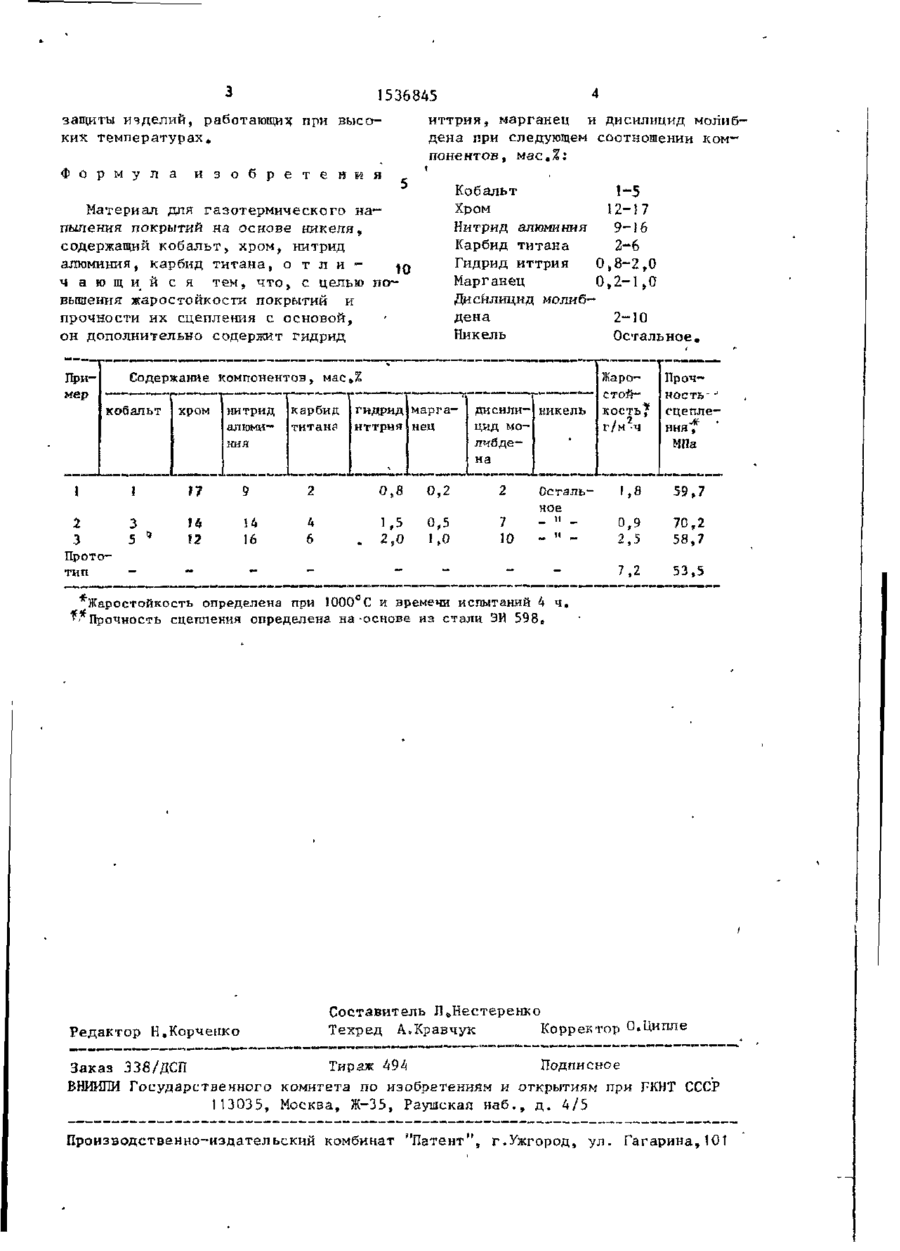

Ичобретение относится к г э з о т е р и ч е с к о м у нанесению покрытий на д е тали, работающие в условиях высоких температур. Целью изобретения является повышение жаростойкости покрытий и прочности их сцепления с основой в Материал для напыления содержит , мас в %: кобальт 1-5; хром 12-17; нитрид алюминия 9-16; карбид титана 2 - 6 ; гидрид иттрия 0 , 3 - 2 , 0 ; марганец 0 , 2 ! l f 0 ; дисилицид молибдена 2-10; ни—кель остальное,, Покрытия и з этого материала характеризуются высокой жаростойкостью в интервале температур до 1000°С, иазной 0 , 9 - 2 , 5 г/ м^ч, а также высокой прочностью сцепления на отрыв, равной 59-70 МПа. 1 т а б л е Изобретение относится к газотерми— ческому нанесению покрытий на детали, работающие в условиях высоких температуре Целью изобретения является повышение жаростойкости покрытий и прочности их сцепления с основой. Материал по изобретению содержит, мас,%: Кобальт 1 5 — Хром 12-17 Нитрид алюминия 9-І6 Карбид титана 2-6 ГИДРИД иттрия 0,8-2,0 Марганец 0,2-1 ,0 Дисилицид молибдена 2-10 Никель Остальное Введение гидрида иттрия в состав материала для напыления обеспечивает повышение жаростойкости и прочности сцепления покрытия с основой, Введе ние дисилицида молибдена увеличивает жаростойкость при высоких температурах за счет образования ппенки иэ смеси оксидов кремния SiO и SiO^.Введение марганца способствует образованию микрокристаллической структуры покрытия, которая увеличивает прочность сцепления покрытий с основой, а также совместно с дисчлицлдом молибдена увеличивает защитные свойства покрытня и придает ему способность к самозалечиванию. Материал для покрытий получают механическим смешиванием компонентов. Свойства покрытий толщиной 250— 300 мкм, полученных детонационным напылением, приведены в таблице. Как видно из приведенных в таблице Данных, покрытия, полученные из материала по изобретению, обладают повышенными жаростойкостью и адгезией, что позволяет испопьяовать их для t (21) 4447800/31-02 (22) 2^,06.88 (71) ИНСТИТУТ проблем метариаловеде ния А УССР Н (72) Е Д . Ф е г о , Р.А«Апфинцева, Н.М.Купешор ч НвИвКузнецов (53) 621,793.7(088.8) (56) Патент С А Н 4034142, кл.427, Ш ° 1977* Авторское свидетельство СССР I 1436524, кл. С 23 С 4/04, 1987. P (54) МАТЕРИАЛ ДЛЯ ГАЗОТЕРМИЧЕСКОЮ НАПЫЛЕНИЯ ПОКРЫТИЙ НА ОСНОВЕ НИКЕЛЯ 2-90 w _ 1536845 защиты изделий, работающих при высоких температурах. Ф о р м у л а иттрия, марганец и дисилицид молибдена при следующем соотношении компонентов, мае.X: и з о б р е т е н и я 5 Кобальт 1-5 Хром 12-17 Нитрид алюминия 9-16 Карбид титана 2-6 Гидрид иттрия 0,8-2,0 Марганец 0,2-1,0 Диснлицид молибдена 2-Ю Никель Остальное. Материал для газотермического н а пыления покрытий на основе никеля, содержащий кобальт, хром, нитрид алюминия, карбид титана, о т л и * ч ающин ся тем, ч т о , с целью п о вышения жаростойкости покрытий и прочности их сцепления с основой, он дополнительно содержит гидрид Содержание компонентов, мае Л При кобальт хром нитрид алюми карбид титана Жаро гидрид маргаиттрия нец ния дисили- никель цид мо• либде кость^ r/м -ч Проч сцеплеHHflf НПа на 1 1 17 2 9 0,2 0,8 2 Осталь 1,8 59,7 0,9 2,5 70,2 58,7 7,2 53,5 ное 2 3 3 5 14 Ї2 — — Прототип 14 16 — 4 6 1,5 . 2,0 — — 0,5 1,0 — 7 10 - " — — ^Жаростойкость определена при 1000°С и времени испытаний 4 ч, *Прочность сцепления определена на-основе из стали Э 598 е И Составитель Л^Нестеренко Редактор Н.Корчеико Техред А.Кравчук Корректор О.Ципле Заказ 338/ДСП Тираж 494 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при РКНТ СССР t13035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
