Спосіб плавлення високохромистої сталі з попереднім розкисленням
Формула / Реферат
Спосіб плавлення високохромистої сталі з попереднім розкисленням, що включає розрахунок шихти, що містить вуглець, ферохром, сталевий брухт, відходи власного виробництва, розкислювачі, а також процес плавлення та прикінцеве розкислення, який відрізняється тим, що кремній та марганець вводять до початку плавлення шихти, причому сумарну концентрацію кремнію та вуглецю за розплавом забезпечують на рівні принаймні 0,60 %.
Текст

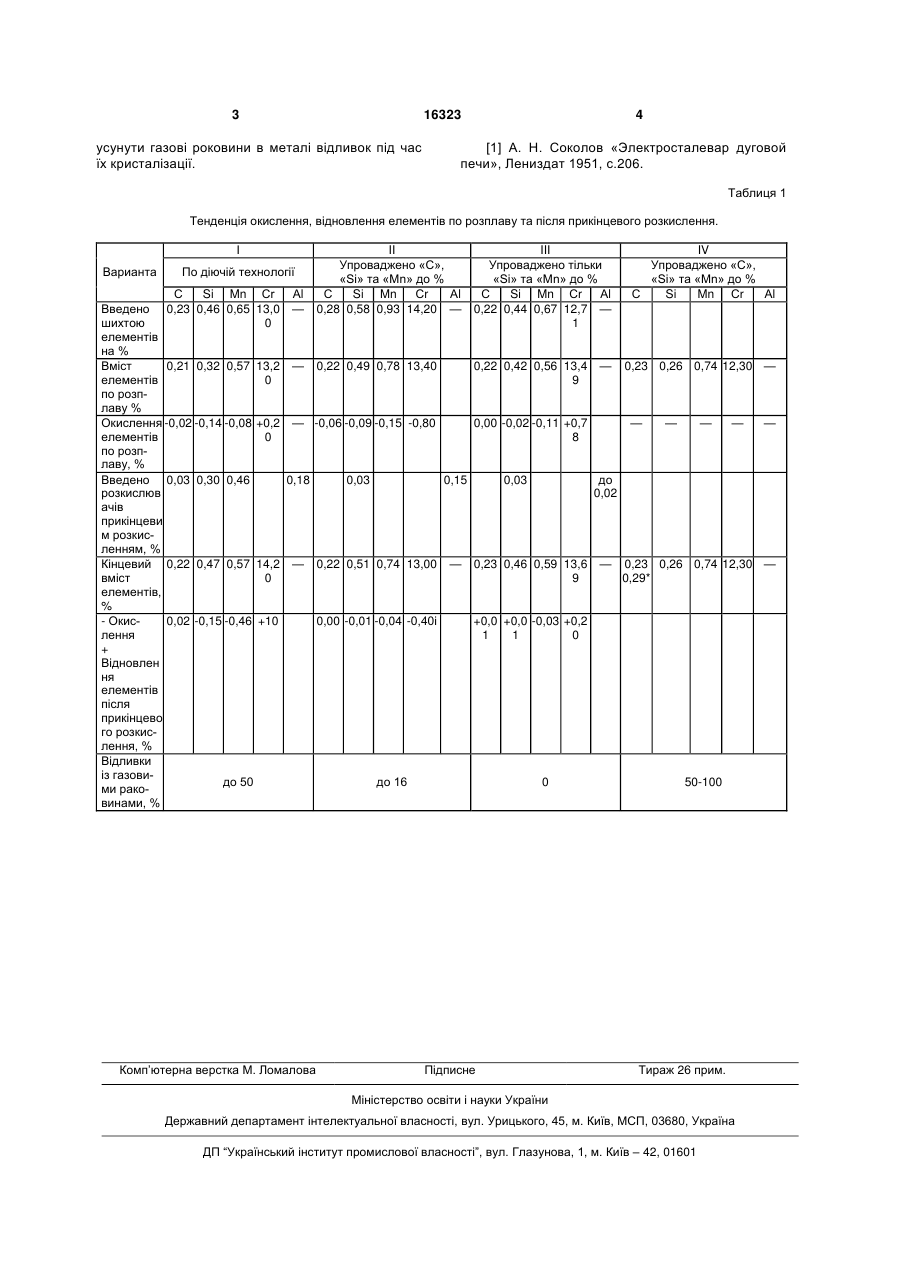

Спосіб плавлення високохромистої сталі з попереднім розкисленням, що включає розрахунок 3 16323 усунути газові роковини в металі відливок під час їх кристалізації. 4 [1] А. Н. Соколов «Электросталевар дуговой печи», Лениздат 1951, с.206. Таблиця 1 Тенденція окислення, відновлення елементів по розплаву та після прикінцевого розкислення. І Варианта По діючій технології II Упроваджено «С», «Si» та «Mn» до % С Si Mn Сr Аl 0,28 0,58 0,93 14,20 — III Упроваджено тільки «Si» та «Mn» до % С Si Mn Сr Аl 0,22 0,44 0,67 12,7 — 1 IV Упроваджено «С», «Si» та «Mn» до % С Si Mn Сr Аl — 0,23 0,26 0,74 12,30 — С Si Mn Сr Аl Введено 0,23 0,46 0,65 13,0 — шихтою 0 елементів на % Вміст 0,21 0,32 0,57 13,2 — 0,22 0,49 0,78 13,40 0,22 0,42 0,56 елементів 0 по розплаву % Окислення -0,02 -0,14 -0,08 +0,2 — -0,06 -0,09 -0,15 -0,80 0,00 -0,02 -0,11 елементів 0 по розплаву, % Введено 0,03 0,30 0,46 0,18 0,03 0,15 0,03 розкислюв ачів прикінцеви м розкисленням, % Кінцевий 0,22 0,47 0,57 14,2 — 0,22 0,51 0,74 13,00 — 0,23 0,46 0,59 вміст 0 елементів, % - Окис0,02 -0,15 -0,46 +10 0,00 -0,01 -0,04 -0,40і +0,0 +0,0 -0,03 лення 1 1 + Відновлен ня елементів після прикінцево го розкислення, % Відливки із газовидо 50 до 16 0 ми раковинами, % Комп’ютерна верстка М. Ломалова Підписне 13,4 9 — +0,7 8 — — — — до 0,02 13,6 9 — 0,23 0,26 0,74 12,30 — 0,29* +0,2 0 50-100 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for melting the high-chromium steel with preliminary deoxidizing
Автори англійськоюHlyva Volodymyr Kyrylovych
Назва патенту російськоюСпособ плавки высокохромистой стали с предварительным раскислением
Автори російськоюГлыва Владимир Кириллович
МПК / Мітки
МПК: B22C 1/00, C22C 38/00
Мітки: спосіб, сталі, високохромистої, плавлення, розкисленням, попереднім
Код посилання
<a href="https://ua.patents.su/2-16323-sposib-plavlennya-visokokhromisto-stali-z-poperednim-rozkislennyam.html" target="_blank" rel="follow" title="База патентів України">Спосіб плавлення високохромистої сталі з попереднім розкисленням</a>
Спосіб плавлення сталі у дугових електропечах
Номер патенту: 72966
Опубліковано: 16.05.2005
Автор: Капелянов Володимир Якович
МПК: C22B 9/10, C21C 7/076, C21C 7/064, C21C 5/52, C22B 9/20
Мітки: сталі, спосіб, дугових, плавлення, електропечах
Формула / Реферат:
1. Спосіб плавлення сталі в дуговій електропечі, який складається із завантаження у ванну печі шихтових матеріалів, їх плавлення, окислювального та відновлювального періодів, який відрізняється тим, що перед завантаженням шихтових матеріалів в ванну печі завантажують окалину та вуглецевий відновник у співвідношенні 1:(0,25 - 0,35) товщиною шару 100 - 150 мм, у період плавлення шихти після утворення розплаву на його поверхню завантажують суміш...
Спосіб захисту футеровки від зносу у процесі плавлення сталі у кисневому конверторі
Номер патенту: 941
Опубліковано: 15.12.1993
Автори: Перегудов Олексій Спиридонович, Авер'янов Олексій Венедиктович, Терзіян Сергій Павлович, Мастицький Анатолій Іванович, Димченко Євген Миколайович, Оробцев Юрій Вікторович, Козаков Олексій Олексійович, Борисов Юрій Миколайович, Літвінов Леонід Федорович
Мітки: кисневому, процесі, сталі, захисту, конверторі, плавлення, спосіб, футеровки, зносу
Формула / Реферат:
Формула изобретенияСпособ защиты футеровки от износа в процессе выплавки стали в кислородном конвертере, включающий ввод извести и углеродсодержащего материала по ходу продувки, отличающийся тем, что, с целью повышения стойкости футеровки, известь и углеродсодержащий материал вводят порциями в периоды 20-30% и 60-80% продолжительности продувки с интервалом между ними 0,1-0,3 от продолжительности продувки, при этом вес каждой порции...
Спосіб плавлення мінеральної сировини в вагранці
Номер патенту: 45640
Опубліковано: 15.04.2002
Автори: Ушаков Володимир Олександрович, Михайлов Іван Миколайович, Биков Віктор Миколайович
МПК: C03B 37/00
Мітки: мінеральної, спосіб, плавлення, вагранці, сировини
Формула / Реферат:
Спосіб плавлення мінеральної сировини в вагранці, що включає засипання мінеральної сировини і твердого палива, безперервну подачу повітря в фурми, горіння палива і плавлення сировини, який відрізняється тим, що як тверде паливо дня плавлення сировини використовується кокс пековий електродний.
Спосіб плавлення речовини та пристрій для його здійснення
Номер патенту: 31435
Опубліковано: 17.12.2001
Автори: Грабов Леонід Миколайович, Бондарь Сергій Іванович, Мерщій Валентин Іванович
МПК: B01J 6/00
Мітки: плавлення, здійснення, спосіб, пристрій, речовини
Формула / Реферат:
1. Спосіб плавлення речовини шляхом її контакту з поверхнею, що обігрівається, та відбору розплаву із зони контакту, прийому поверхню, що обігрівається, занурюють у речовину зверху у міру її плавлення до заданої глибини занурення, який відрізняється тим, що температуру поверхні, що обігрівається, в зоні контакту з речовиною, що розплавляється, підтримують нижче температури деструкції речовини, а на поверхні розплаву - вище точки її...
Спосіб перетворення доменної установки в установку відновлювального плавлення і установка відновлювального плавлення
Номер патенту: 39969
Опубліковано: 16.07.2001
Автор: ДЕН ХАРТОГ Хьюберт Віллем
МПК: C21B 11/00, C21B 7/00
Мітки: установки, доменної, установка, перетворення, відновлювального, плавлення, спосіб, установку
Формула / Реферат:
1. Способ преобразования доменной установки в установку восстановительной плавки для производства передельного чугуна, в котором окислы железа восстанавливают посредством угля и кислородсодержащего газа, отличающийся тем, что в существующей доменной установке, которая содержит доменную печь, металлическую конструкцию, накопительный бункер для железной руды, накопительный бункер для кокса, литейную со средствами для выпуска жидкого чугуна и...
Попередній патент: Спосіб виготовлення м`ясних січених виробів
Наступний патент: Пристрій для оздоровлення організму людини
Випадковий патент: Пристрій для перетворювання енергії руху рейкового транспорту в електричну енергію
