Пристрій для відокремлення листового матеріалу від стопи

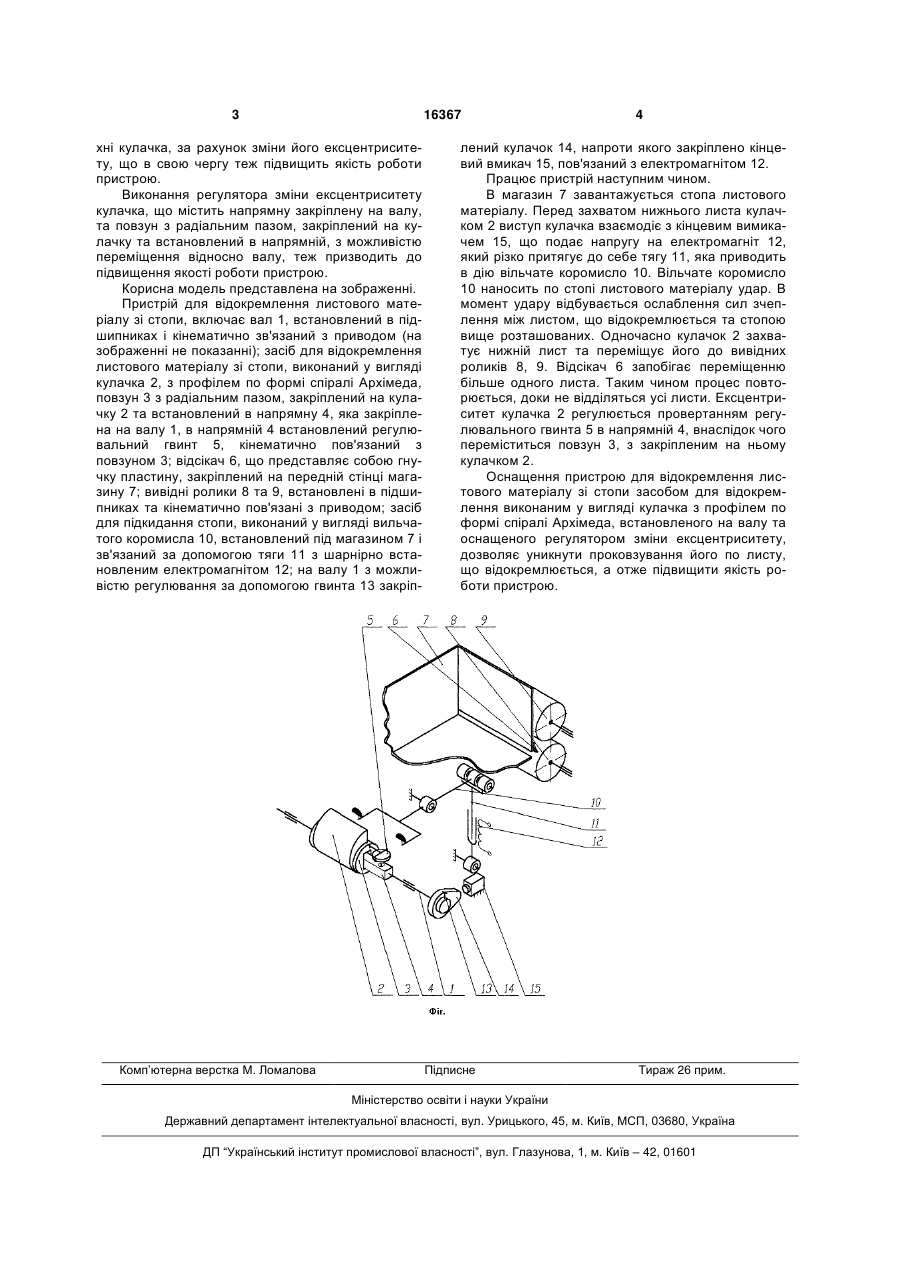

1. Пристрій для відокремлення листового матеріалу від стопи, що містить встановлені за ходом технологічного процесу засіб для відокремлення листового матеріалу від стопи з валом та засіб для 3 16367 хні кулачка, за рахунок зміни його ексцентриситету, що в свою чергу теж підвищить якість роботи пристрою. Виконання регулятора зміни ексцентриситету кулачка, що містить напрямну закріплену на валу, та повзун з радіальним пазом, закріплений на кулачку та встановлений в напрямній, з можливістю переміщення відносно валу, теж призводить до підвищення якості роботи пристрою. Корисна модель представлена на зображенні. Пристрій для відокремлення листового матеріалу зі стопи, включає вал 1, встановлений в підшипниках і кінематично зв'язаний з приводом (на зображенні не показанні); засіб для відокремлення листового матеріалу зі стопи, виконаний у вигляді кулачка 2, з профілем по формі спіралі Архімеда, повзун 3 з радіальним пазом, закріплений на кулачку 2 та встановлений в напрямну 4, яка закріплена на валу 1, в напрямній 4 встановлений регулювальний гвинт 5, кінематично пов'язаний з повзуном 3; відсікач 6, що представляє собою гнучку пластину, закріплений на передній стінці магазину 7; вивідні ролики 8 та 9, встановлені в підшипниках та кінематично пов'язані з приводом; засіб для підкидання стопи, виконаний у вигляді вильчатого коромисла 10, встановлений під магазином 7 і зв'язаний за допомогою тяги 11 з шарнірно встановленим електромагнітом 12; на валу 1 з можливістю регулювання за допомогою гвинта 13 закріп Комп’ютерна верстка М. Ломалова 4 лений кулачок 14, напроти якого закріплено кінцевий вмикач 15, пов'язаний з електромагнітом 12. Працює пристрій наступним чином. В магазин 7 завантажується стопа листового матеріалу. Перед захватом нижнього листа кулачком 2 виступ кулачка взаємодіє з кінцевим вимикачем 15, що подає напругу на електромагніт 12, який різко притягує до себе тягу 11, яка приводить в дію вільчате коромисло 10. Вільчате коромисло 10 наносить по стопі листового матеріалу удар. В момент удару відбувається ослаблення сил зчеплення між листом, що відокремлюється та стопою вище розташованих. Одночасно кулачок 2 захватує нижній лист та переміщує його до вивідних роликів 8, 9. Відсікач 6 запобігає переміщенню більше одного листа. Таким чином процес повторюється, доки не відділяться усі листи. Ексцентриситет кулачка 2 регулюється провертанням регулювального гвинта 5 в напрямній 4, внаслідок чого переміститься повзун 3, з закріпленим на ньому кулачком 2. Оснащення пристрою для відокремлення листового матеріалу зі стопи засобом для відокремлення виконаним у вигляді кулачка з профілем по формі спіралі Архімеда, встановленого на валу та оснащеного регулятором зміни ексцентриситету, дозволяє уникнути проковзування його по листу, що відокремлюється, а отже підвищити якість роботи пристрою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
