Спосіб геотермічної зйомки

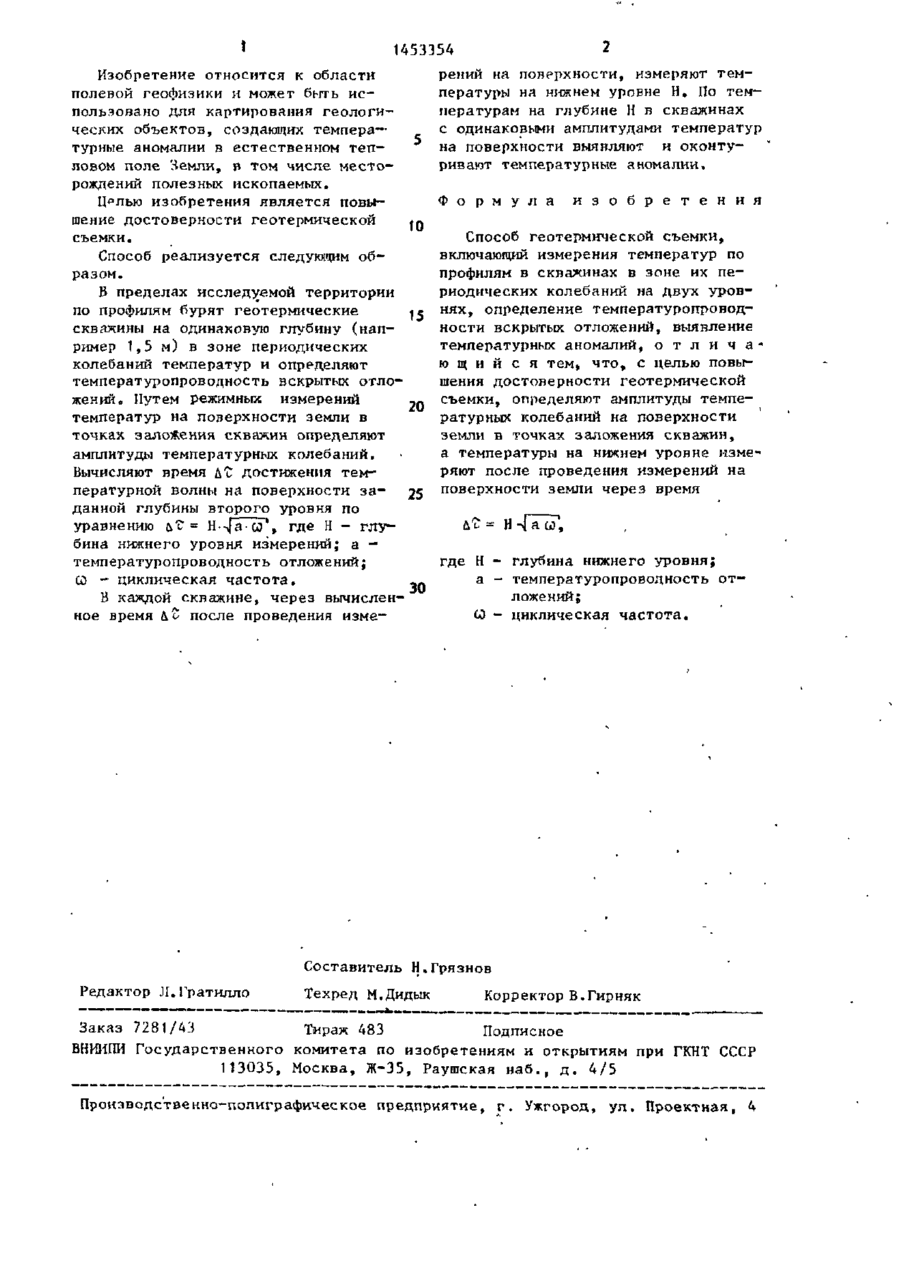

Изобретение относится к полевой геофизике и может быть использовано для картирования геологических объектов, создающих температурные аномалии в естественном тепловом поле Земли, в том числе месторождений полез ных ископаемых. Цель изобретения повышение достоверности геотермической съемки. Бурят геотермические скпажины по профилям на одинаковую' глубину в зоне периодических колебаний температур, определяют температуропроводность вскрытых отложений и амплитуды температурных колебаний на поверхности земли в точках заложения скважин. Вычисляют время д£ достижения температурной волны на поверхности заданной глубины по формуле: ь£ =Н/ ->[а7и , где Н - глубина нижнего уровня измерений; а - температуропроводность; 0 - циклическая Э частота. В каждой скважине через время й С" после проведения поверхностных измерений на глубине Н определяют температуры, по которым в скважинах с одинаковыми амплитудами температур на поверхности оконтуривают температурные аномалии. 00 со Сл i-'ii. 1 1 1453354 Изобретение относится к области полевой геофизики и может быть использовано для картирования геологических объектов, создающих температурные аномалии в естественном тепловом поле Немли, в том числе месторождений полезных ископаемых. Ц^лью изобретения является повышение достоверности геотермической 10 съемки. Способ реализуется следующим образом. Ъ пределах исследуемой территории по профилям бурят геотермические 15 скважины на одинаковую глубину (например 1,5 м) в зоне периодических колебаний температур и определяют температуропроводность вскрытых отложений „ Путем режимных измерений 20 температур на поверхности земли в точках заложения скважин определяют амплитуды температурных колебаний. Вычисляют время й£ достижения температурной волны на поверхности за- 25 данной глубины второго уровня по уравнению й с = H--Ja- с )» где Н - глу' *1 бина нижнего уровня измерений; а — температуропроводность отложений; С - циклическая частота. О 30 В каждой скважине, через вычисленное время й.о после проведения изме Составитель Редактор Л.Гратилло рений на поверхности, измеряют температуры на нижнем уровне Н. По температурам на глубине Н в скважинах с одинаковыми амплитудами температур на поверхности выявляют и оконтуривают температурные аномалии. Ф о р м у л а и з о б р е т е н и я Способ геотермической съемки, включающий измерения температур по профилям в скважинах в зоне их периодических колебаний на Двух уровнях, определение температуропроводности вскрытых отложений, выявление температурных аномалий, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности геотермической съемки, определяют амплитуды температурных колебаний на поверхности земли в точках заложения скважин, а температуры на нижнем уровне измеряют после проведения измерений на поверхности земли через время й£ = Н -іа~сГ, где Н - глубина нижнего уровня; а - температуропроводность отложений; С - циклическая ч а с т о т а . О Н.Грязнов Техред М.Дидык Корректор В.Гирняк Заказ 7281/43 Тираж 483 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Пронзводстаенно-полиграфическое предприятие, г. Ужгород, у л . Проектная, 4
