Магнітний сепаратор

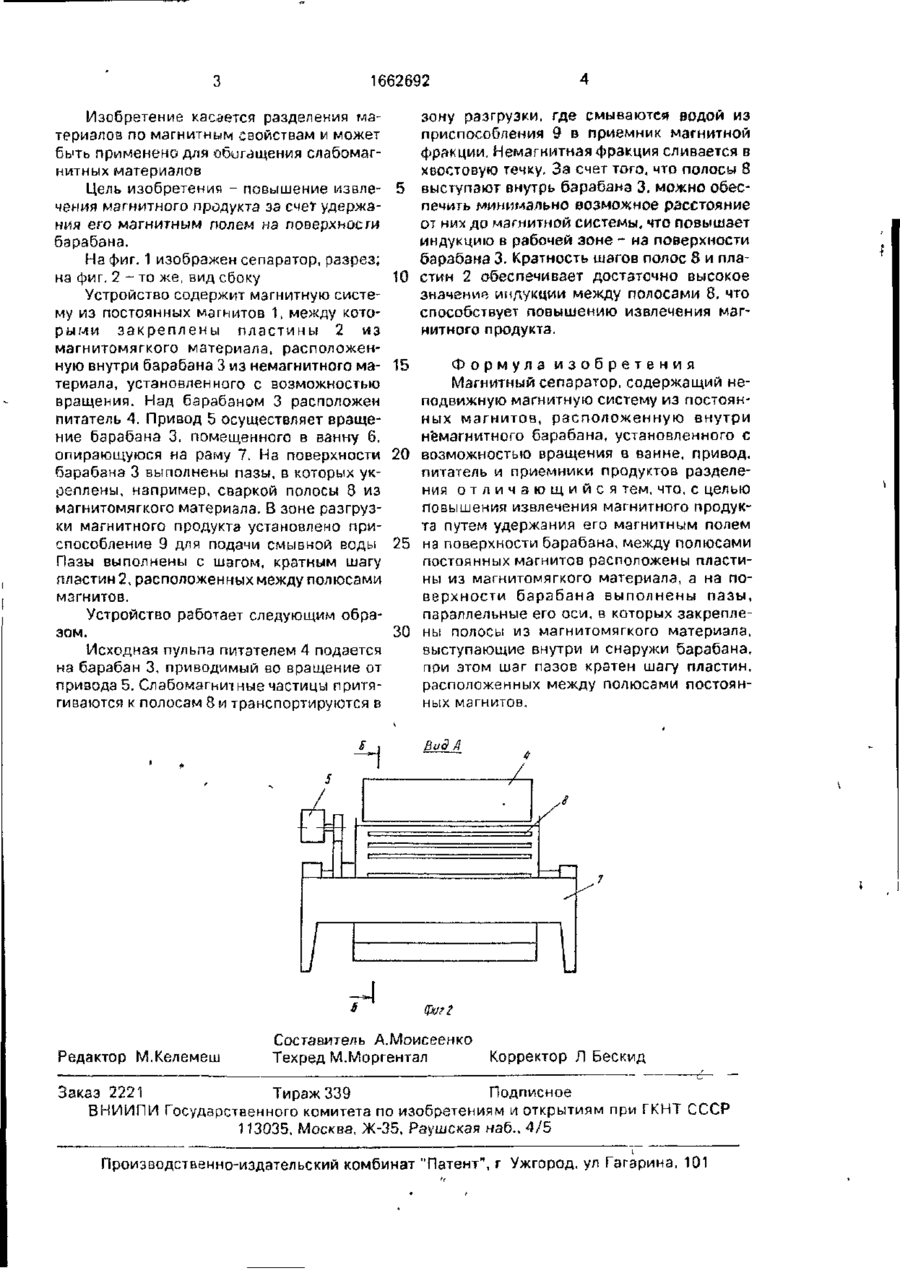

Изобретение относится к разделению материалов по магнитным свойствам и м б применено для обогащения слабомагнит ных материалов Цель - повышение извлечения магнитного продукта за счет удержания его магнитным полем на поверх ности барабана (Б) Внутри немагнитного Б 3 установленного с возможностью вращения в ванне 6 расположена неподвижная магнитная система из постоянных магнитов (ПМ) 1 Между полюсами ПМ расположены пластины 2 из магнитомягкого материала На поверхности Б 3 выполнены пазы, параллельные его оси В пазах укреплены полосы 8 из магнитомягкого материала, выступающие внутри и снаружи Б 3 Шаг пазов кратен шагу пластин 2, расположенных между полюсами ПМ 1 Исходная пульпа на Б 3 подается питателем 4 Во вращение Б 3 приводится приводом Слабомагнитные частицы притягиваются к полюсам 8 и транспортируются в зону разгрузки где смываются водой из приспособления 9 в приемник магнитной фракции Кратность шагов полос 8 и пластин 2 обеспечивает достаточно высокое значение индукции между полосами 8 Это способствует повышению извлечения магнитного продукта 2 ил 8 Концентрат с 1662692 Изобретение касается разделения материалов по магнитным свойствам и может быть применено для обогащения слабомагнитных материалов Цель изобретения - повышение извлечения магнитного продукта за счет удержания его магнитным полем на поверхности барабана. На фиг. 1 изображен сепаратор, разрез; на фиг. 2 - то же, вид сбоку 10 Устройство содержит магнитную систему из постоянных магнитов 1, между которыми закреплены пластины 2 из магнитомягкого материала, расположенную внутри барабана 3 из немагнитного ма- 15 териала, установленного с возможностью вращения. Над барабаном 3 расположен питатель 4. Привод 5 осуществляет вращение барабана 3, помещенного в ванну 6, опирающуюся на раму 7. На поверхности 20 барабана 3 выполнены пазы, в которых укреплены, например, сваркой полосы 8 из магнитомягкого материала. В зоне разгрузки магнитного продукта установлено приспособление 9 для подачи смывной воды 25 Пазы выполнены с шагом, кратным шагу пластин 2, расположенных между полюсами магнитов. Устройство работает следующим образом. 30 Исходная пульпа питателем 4 подается на барабан 3, приводимый во вращение от привода 5. Слабомагиитные частицы притягиваются к полосам 8 и транспортируются в "И ^1 Редактор М.Келемеш зону разгрузки, где смываются водой из приспособления 9 в приемник магнитной фракции. Немагнитная фракция сливается в хвостовую течку, За счет того, что полосы 8 выступают внутрь барабана 3, можно обеспечить минимально возможное расстояние от них до магнитной системы, что повышает индукцию в рабочей зоне - на поверхности барабана 3. Кратность шагов полос 8 и пластин 2 обеспечивает достаточно высокое значение индукции между полосами 8, что способствует повышению извлечения магнитного продукта. Формула изобретения Магнитный сепаратор, содержащий неподвижную магнитную систему из постоянных магнитов, расположенную внутри немагнитного барабана, установленного с возможностью вращения в ванне, привод, питатель и приемники продуктов разделения о т л и ч а ю щ и й с я тем, что, с целью повышения извлечения магнитного продукта путем удержания его магнитным полем на поверхности барабана, между полюсами постоянных магнитов расположены пластины из магнитомягкого материала, а на поверхности барабана выполнены пазы, параллельные его оси, в которых закреплены полосы из магнитомягкого материала, выступающие внутри и снаружи барабана, пои этом шаг пазов кратен шагу пластин, расположенных между полюсами постоянных магнитов. Вид А Фиг 2 Составитель А.Моисеенко Техред М.Моргентал Корректор Л Бескид Заказ 2221 Тираж 339 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская на&., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
