Компакт-матеріал для ківшової обробки чавуну

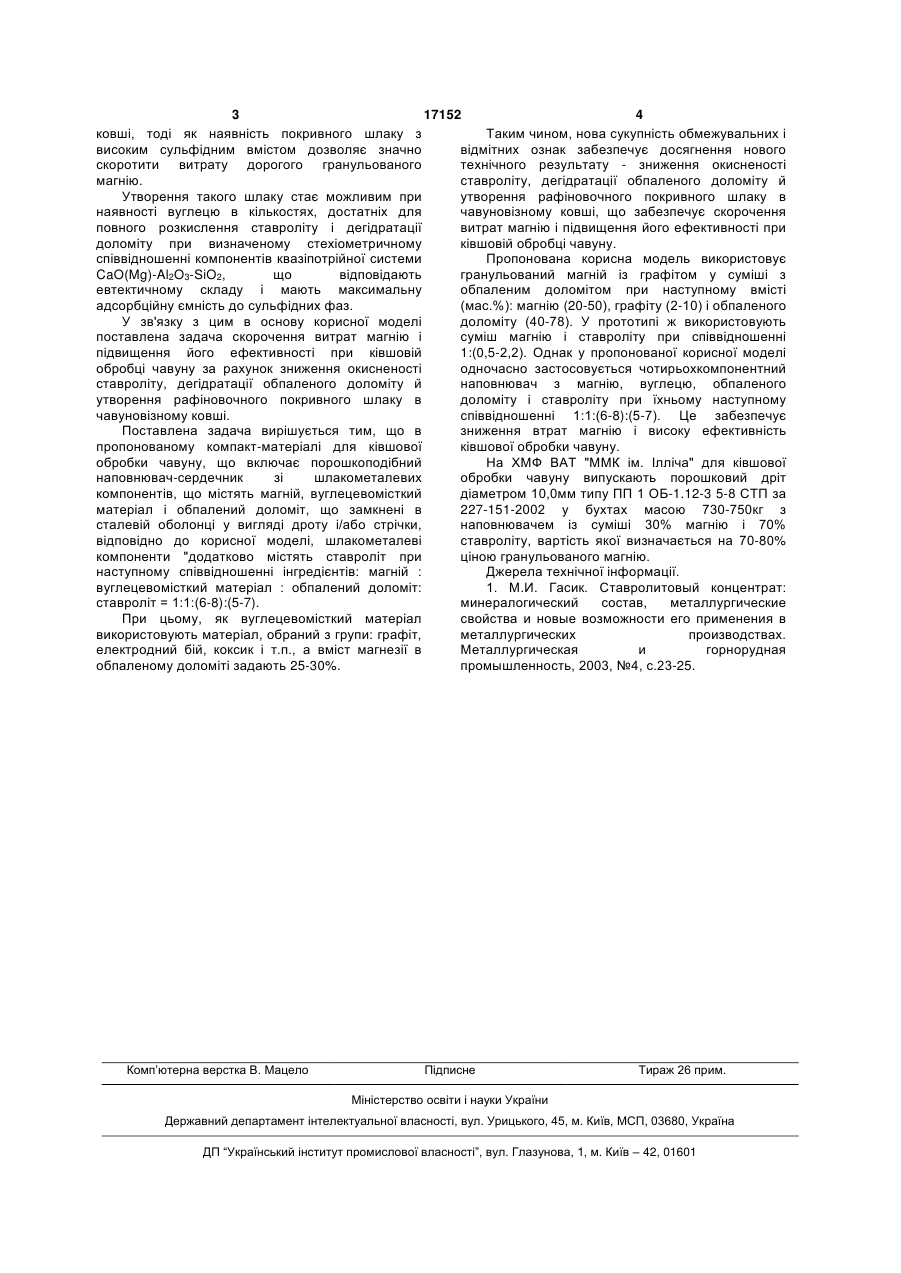

1. Компакт-матеріал для ківшової обробки чавуну, що містить порошкоподібний наповнювач 3 17152 4 ковші, тоді як наявність покривного шлаку з Таким чином, нова сукупність обмежувальних і високим сульфідним вмістом дозволяє значно відмітних ознак забезпечує досягнення нового скоротити витрату дорогого гранульованого технічного результату - зниження окисненості магнію. ставроліту, дегідратації обпаленого доломіту й Утворення такого шлаку стає можливим при утворення рафіновочного покривного шлаку в наявності вуглецю в кількостях, достатніх для чавуновізному ковші, що забезпечує скорочення повного розкислення ставроліту і дегідратації витрат магнію і підвищення його ефективності при доломіту при визначеному стехіометричному ківшовій обробці чавуну. співвідношенні компонентів квазіпотрійної системи Пропонована корисна модель використовує CaO(Mg)-Al2O3-SiO2, що відповідають гранульований магній із графітом у суміші з евтектичному складу і мають максимальну обпаленим доломітом при наступному вмісті адсорбційну ємність до сульфідних фаз. (мас.%): магнію (20-50), графіту (2-10) і обпаленого У зв'язку з цим в основу корисної моделі доломіту (40-78). У прототипі ж використовують поставлена задача скорочення витрат магнію і суміш магнію і ставроліту при співвідношенні підвищення його ефективності при ківшовій 1:(0,5-2,2). Однак у пропонованої корисної моделі обробці чавуну за рахунок зниження окисненості одночасно застосовується чотирьохкомпонентний ставроліту, дегідратації обпаленого доломіту й наповнювач з магнію, вуглецю, обпаленого утворення рафіновочного покривного шлаку в доломіту і ставроліту при їхньому наступному чавуновізному ковші. співвідношенні 1:1:(6-8):(5-7). Це забезпечує Поставлена задача вирішується тим, що в зниження втрат магнію і високу ефективність пропонованому компакт-матеріалі для ківшової ківшової обробки чавуну. обробки чавуну, що включає порошкоподібний На ХМФ ВАТ "ММК ім. Ілліча" для ківшової наповнювач-сердечник зі шлакометалевих обробки чавуну випускають порошковий дріт компонентів, що містять магній, вуглецевомісткий діаметром 10,0мм типу ПП 1 ОБ-1.12-3 5-8 СТП за матеріал і обпалений доломіт, що замкнені в 227-151-2002 у бухтах масою 730-750кг з сталевій оболонці у вигляді дроту і/або стрічки, наповнювачем із суміші 30% магнію і 70% відповідно до корисної моделі, шлакометалеві ставроліту, вартість якої визначається на 70-80% компоненти "додатково містять ставроліт при ціною гранульованого магнію. наступному співвідношенні інгредієнтів: магній : Джерела технічної інформації. вуглецевомісткий матеріал : обпалений доломіт: 1. М.И. Гасик. Ставролитовый концентрат: ставроліт = 1:1:(6-8):(5-7). минералогический состав, металлургические При цьому, як вуглецевомісткий матеріал свойства и новые возможности его применения в використовують матеріал, обраний з групи: графіт, металлургических производствах. електродний бій, коксик і т.п., а вміст магнезії в Металлургическая и горнорудная обпаленому доломіті задають 25-30%. промышленность, 2003, №4, с.23-25. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
