Газовий пальник

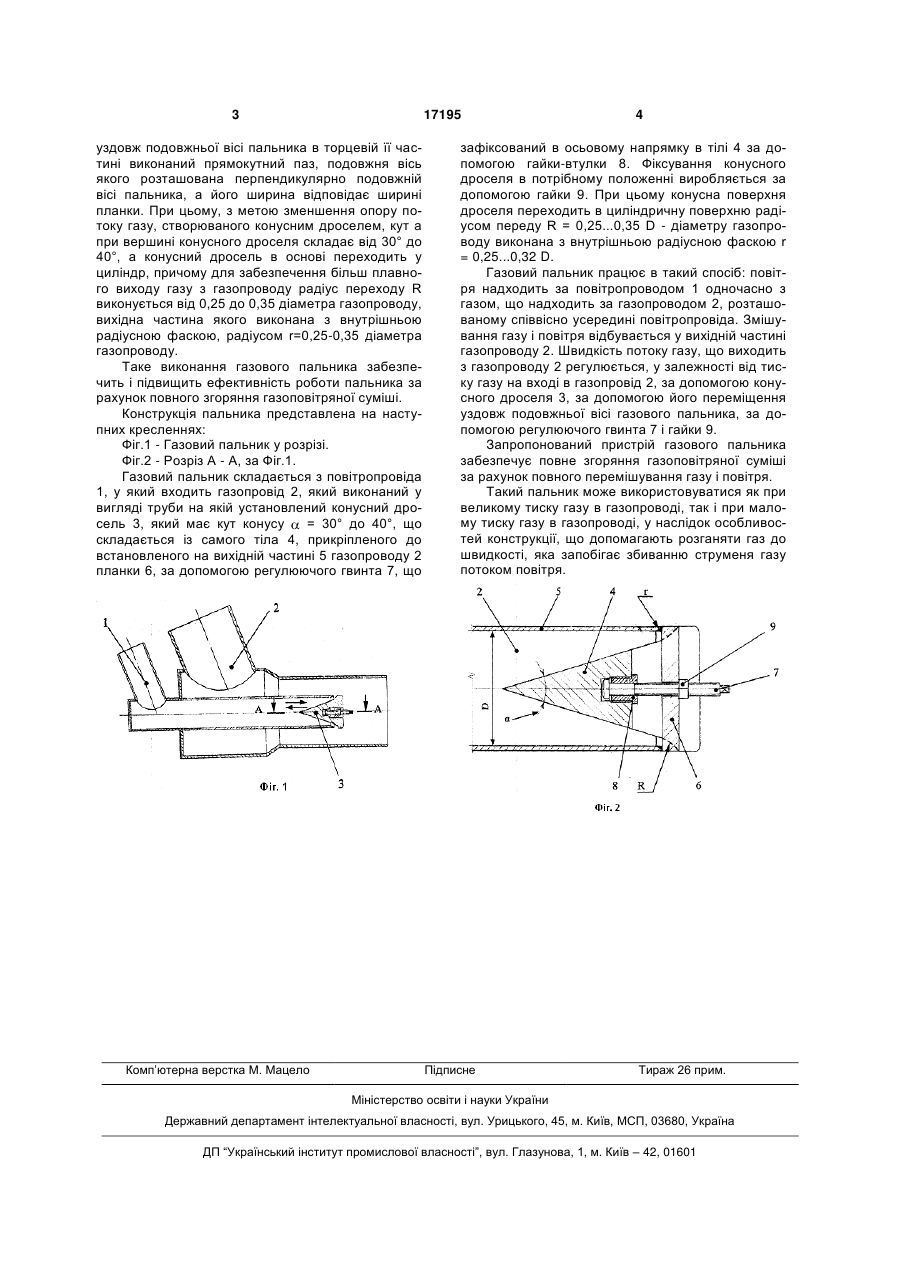

1. Газовий пальник, що містить повітропровід, усередині якого співвісно розташований газопровід, який відрізняється тим, що у вихідній частині газопроводу встановлений конусний дросель, закріплений з можливістю регулювання зазору між стінками газопроводу і робочою поверхнею конусного дроселя за допомогою горизонтально розташованої планки. 2. Пальник за п. 1, який відрізняється тим, що в різьбовому отворі планки установлений регулювальний гвинт, одним кінцем рухомо з'єднаний з тілом конусного дроселя, з можливістю обертання, і 3 17195 уздовж подовжньої вісі пальника в торцевій її частині виконаний прямокутний паз, подовжня вісь якого розташована перпендикулярно подовжній вісі пальника, а його ширина відповідає ширині планки. При цьому, з метою зменшення опору потоку газу, створюваного конусним дроселем, кут а при вершині конусного дроселя складає від 30° до 40°, а конусний дросель в основі переходить у циліндр, причому для забезпечення більш плавного виходу газу з газопроводу радіус переходу R виконується від 0,25 до 0,35 діаметра газопроводу, вихідна частина якого виконана з внутрішньою радіусною фаскою, радіусом r=0,25-0,35 діаметра газопроводу. Таке виконання газового пальника забезпечить і підвищить ефективність роботи пальника за рахунок повного згоряння газоповітряної суміші. Конструкція пальника представлена на наступних кресленнях: Фіг.1 - Газовий пальник у розрізі. Фіг.2 - Розріз А - А, за Фіг.1. Газовий пальник складається з повітропровіда 1, у який входить газопровід 2, який виконаний у вигляді труби на якій установлений конусний дросель 3, який має кут конусу = 30° до 40°, що складається із самого тіла 4, прикріпленого до встановленого на вихідній частині 5 газопроводу 2 планки 6, за допомогою регулюючого гвинта 7, що Комп’ютерна верстка М. Мацело 4 зафіксований в осьовому напрямку в тілі 4 за допомогою гайки-втулки 8. Фіксування конусного дроселя в потрібному положенні виробляється за допомогою гайки 9. При цьому конусна поверхня дроселя переходить в циліндричну поверхню радіусом переду R = 0,25...0,35 D - діаметру газопроводу виконана з внутрішньою радіусною фаскою r = 0,25...0,32 D. Газовий пальник працює в такий спосіб: повітря надходить за повітропроводом 1 одночасно з газом, що надходить за газопроводом 2, розташованому співвісно усередині повітропровіда. Змішування газу і повітря відбувається у вихідній частині газопроводу 2. Швидкість потоку газу, що виходить з газопроводу 2 регулюється, у залежності від тиску газу на вході в газопровід 2, за допомогою конусного дроселя 3, за допомогою його переміщення уздовж подовжньої вісі газового пальника, за допомогою регулюючого гвинта 7 і гайки 9. Запропонований пристрій газового пальника забезпечує повне згоряння газоповітряної суміші за рахунок повного перемішування газу і повітря. Такий пальник може використовуватися як при великому тиску газу в газопроводі, так і при малому тиску газу в газопроводі, у наслідок особливостей конструкції, що допомагають розганяти газ до швидкості, яка запобігає збиванню струменя газу потоком повітря. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
