Газовий пальник

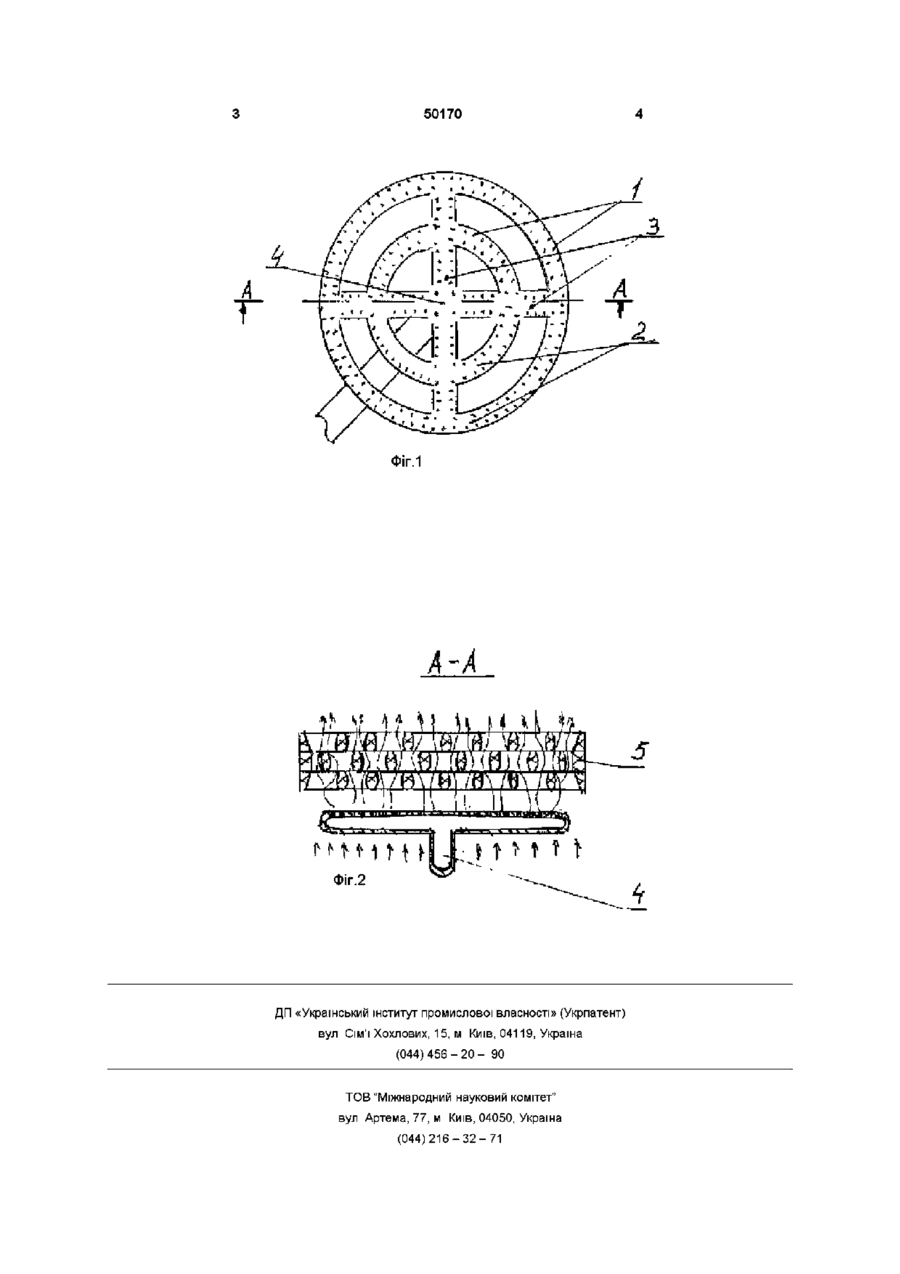

1 Газовий пальник черінний дифузійний для опалення котлів, який відрізняється тим, що він являє собою замкнений контур з отворами 1,5-3,0 у верхній частині у вигляді одного або декількох концентричних трубчатих кілець, які з'єднані між собою декількома (в залежності від потреб котла) трубчастими з'єднаннями, що відходять від центру пальника, трубчастий простір пальника є конусним і створений таким чином, щоб тиск газу в кожній точці пальника був однаковим, над пальником для повного згоряння газу передбачена насадка у вигляді багатошарової зі зміщенням у шаховому порядку керамічної решітки, яка добре змішує газоповітряну суміш, дає якісне згорання газу і невелике полум'я 2 Газовий пальник черінний дифузійний за п 1 , який відрізняється тим, що багатошарова решітка виконана з металокераміки 3 Газовий пальник черінний дифузійний за п 1, який відрізняється тим, що багатошарова решітка виконана з жаростійких металів 4 Газовий пальник черінний дифузійний за п 1 , який відрізняється тим, що багатошарова решітка виконана в комбінації кераміки та металу Газовий пальник черінний дифузійний відноситься до опалювальної техніки т призначений для опалювання водяних та парових разових котлів Відомий атмосферний пальник запропонований для установки в топці чотирьох та п'ятисекційних чавунних котлів /ВНИИСТОМц/ Пальник складається з двох частин і головки пальника з отворами та інжекційної труби Головка уявляв собою замкнутий контур з двома з'єднуючими трубками, які йдуть від центру пальника В центр пальника отворів не має /1, 330/ Відомий пальник черінний дифузійний, що складається з двох елементів стальної безшовної труби/колектора/ з просферленими отворами для виходу газу та вогневою частиною, що являє собою щілину викладену вогнестійкою цеглою / 1 , 381/ В основу даного винаходу поставлене завдання створити газовий пальник нової конструкції для вертикально-циліндричних водяних та парових котлів нових зразків Пальник повинен бути компактним з необхідною потужністю та з забезпеченням якісного згорання газу Поставлене завдання досягається тим, що па льник уявляє собою замкнутий контур з невеликими отворами 1 /1,5 - Змм/ /фіг 1/ у верхні частину у вигляді одного або декількох концентричних трубчатих кілець 2 /фіг1/, які з'єднані між собою декількома /в залежності від потреб котлал'рубчатими з'єднаннями 3, що відходять від центру пальника 4 Трубчатий пальник є конусним і створений таким чином, щоб тиск газу в кожній точці пальника був однаковим Для повного згоряння газу передбачено над пальником багатошарову решітку 5 /фіг 2/, виконану з кераміки, або металокераміки, або жаростійких металів, або в їх комбінації для кращого зміщування суміші отвори в шарах решітки розташовані в шаховому порядку і такти конфігурації, щоб забезпечити повне диференційоване змішування газу з повітрям Пальник вмонтований в нижній частині топки таким чином, щоб повітря, яке поступає в топку омивало його з усіх боків Створений пальник складається, так як і прототип, з двох частин Сукупність ознак дозволяє розв'язати поставлене завдання, забезпечити якісне змішування газу, повне його згорання і зменшення язика полум'я о ю 50170 ФІГ.1 A - A Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
