Пристрій до випробувальної машини для визначення межі міцності деревини при сколюванні вздовж волокон
Формула / Реферат
Пристрій до випробувальної машини для визначення межі міцності деревини при сколюванні вздовж волокон, що включає корпус з опорною поверхнею для установлення зразка, який відрізняється тим, що корпус виконаний у вигляді штатива для установлення на ньому зразка та навантажувальної рамки з вилкою і ексцентрично розміщеним на ній хвостовиком у верхній частині та з поперечиною у нижній частині.
Текст

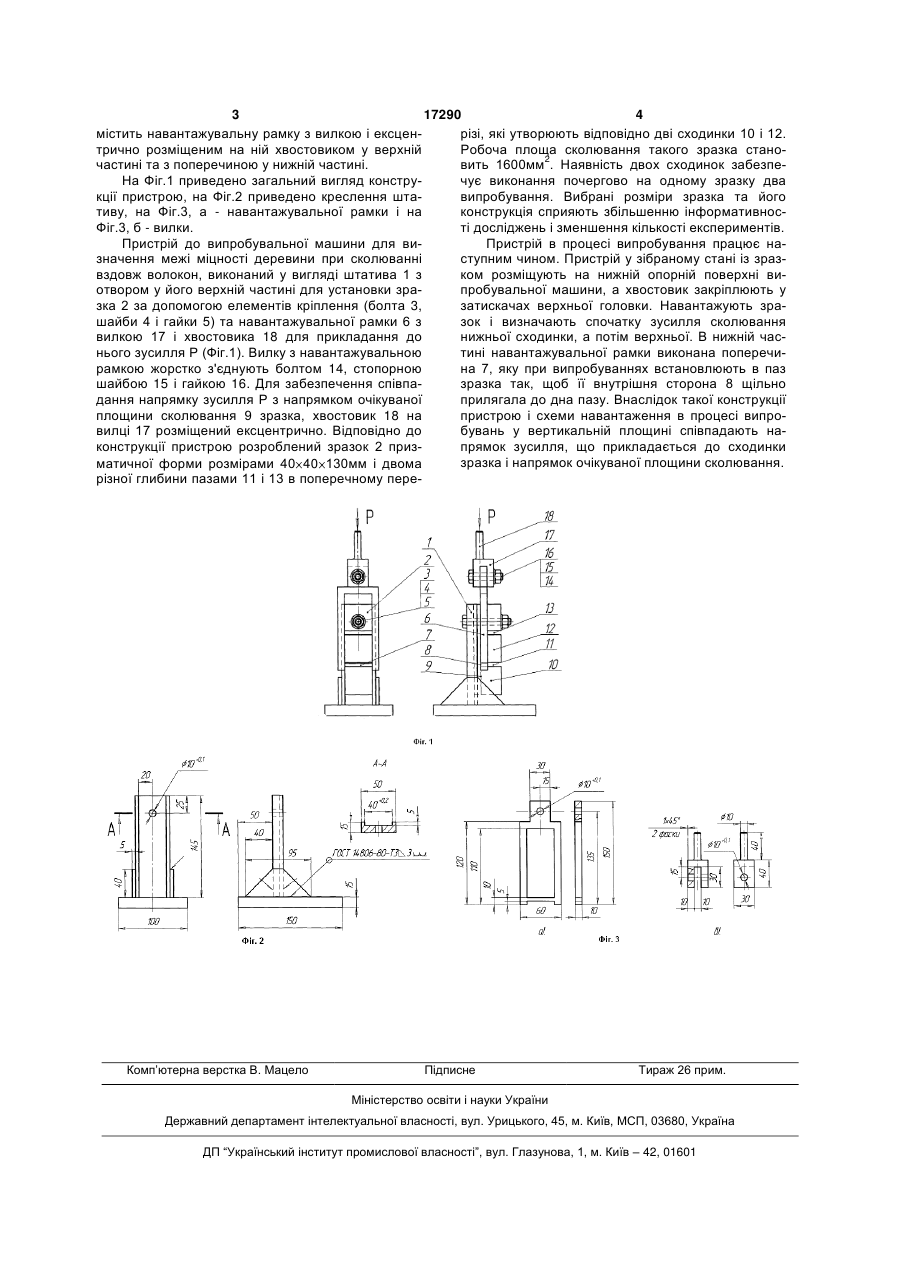

Пристрій до випробувальної машини для визначення межі міцності деревини при сколюванні 3 17290 4 містить навантажувальну рамку з вилкою і ексценрізі, які утворюють відповідно дві сходинки 10 і 12. трично розміщеним на ній хвостовиком у верхній Робоча площа сколювання такого зразка станочастині та з поперечиною у нижній частині. вить 1600мм2. Наявність двох сходинок забезпеНа Фіг.1 приведено загальний вигляд констручує виконання почергово на одному зразку два кції пристрою, на Фіг.2 приведено креслення штавипробування. Вибрані розміри зразка та його тиву, на Фіг.3, а - навантажувальної рамки і на конструкція сприяють збільшенню інформативносФіг.3, б - вилки. ті досліджень і зменшення кількості експериментів. Пристрій до випробувальної машини для виПристрій в процесі випробування працює назначення межі міцності деревини при сколюванні ступним чином. Пристрій у зібраному стані із зразвздовж волокон, виконаний у вигляді штатива 1 з ком розміщують на нижній опорній поверхні виотвором у його верхній частині для установки зрапробувальної машини, а хвостовик закріплюють у зка 2 за допомогою елементів кріплення (болта 3, затискачах верхньої головки. Навантажують зрашайби 4 і гайки 5) та навантажувальної рамки 6 з зок і визначають спочатку зусилля сколювання вилкою 17 і хвостовика 18 для прикладання до нижньої сходинки, а потім верхньої. В нижній часнього зусилля Р (Фіг.1). Вилку з навантажувальною тині навантажувальної рамки виконана поперечирамкою жорстко з'єднують болтом 14, стопорною на 7, яку при випробуваннях встановлюють в паз шайбою 15 і гайкою 16. Для забезпечення співпазразка так, щоб її внутрішня сторона 8 щільно дання напрямку зусилля Р з напрямком очікуваної прилягала до дна пазу. Внаслідок такої конструкції площини сколювання 9 зразка, хвостовик 18 на пристрою і схеми навантаження в процесі випровилці 17 розміщений ексцентрично. Відповідно до бувань у вертикальній площині співпадають наконструкції пристрою розроблений зразок 2 призпрямок зусилля, що прикладається до сходинки зразка і напрямок очікуваної площини сколювання. матичної форми розмірами 40 40 130мм і двома різної глибини пазами 11 і 13 в поперечному пере Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdjusting device for a test unit designed for determining the ultimate strength of wood at splitting along grains
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюУстановочное приспособление к испытательной установке для определения предела прочности древесины при раскалывании вдоль волокон
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/02
Мітки: машини, волокон, визначення, випробувальної, межі, міцності, пристрій, сколюванні, вздовж, деревини
