Пристрій для вилучення летючих виділень до машини для формування синтетичних волокон

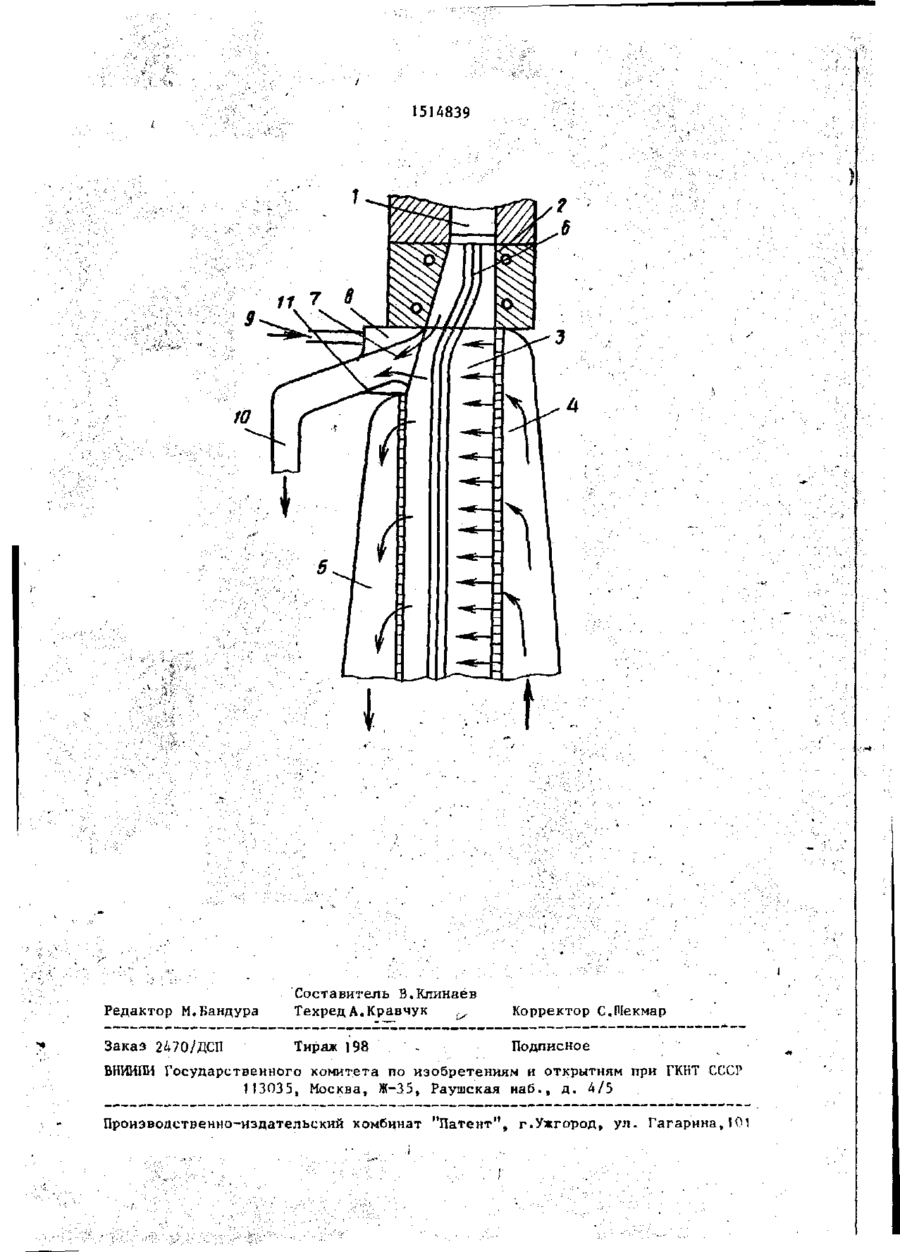

10,10* ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ * СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЄСПУБЛИН (5D4 _Р 01 Р 5/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4247254/28-12 (22) 19.05.87 (71) Научно-производственное объединение по оборудованию для химических волокон "Химтекстильмаш" (72) Ю.А.Чернышев, АоМ.Кириченко, М.В о Коваленко, ВОМ.Холоша н Л,МоФаустова (53) 677.46(088.8) (56) Авторское свидетельство СССР № 654701, кл. D 01 D 5/04, 1977. Изобретение относится к производству синтетических волокон. Цель изобретения - улучшение эксплуатационных свойств при одновременном повышении надежности работы. На чертеже показана схема предлагаемого устройства. Устройство для удаления летучих примесей является частью машины для формования синтетических волокон, которая содержит фильерный комплект 1, установленный в обогреваемом формовочном блоке 2. К формовочному блоку примыкает обдувочная шахта 3 устройства для удаления летучих выделений, снабженная напорной камерой 4 и камерой 5 отсоса. Поперек потока охлаждающего воздуха вдоль шахты движется пучок 6 свежесформозанных волокон, В подфильерной зоне расположен сужающийся воздухозаборник 7, снабженный нагревателем в виде камеры 8, смонтированной коаксиально воздухозабор38-89 (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЛЕТУЧИХ ВЫДЕЛЕНИЙ К МАШИНЕ ДЛЯ ФОРМОВАНИЯ СИНТЕТИЧЕСКИХ ВОЛОКОН (57) Изобретение относится к производству синтетических волокон и позволяет улучшить эксплуатационные свойства устройства за счет выполнения нагревателя в виде камеры, смонтированной коаксиально воздухозаборнику и снабженной патрубком для подвода водяного пара, и наличия перфорации на стенке воздухозаборника, примыкающей к воздуховоду, 1 ил. нику 7 и снабженной патрубком 9 для , подачи водяного пара, В наиболее узком месте воздухозаборник соединен с воздуховодом 10, который подключен к системе отсоса. Стенка воздухозаборника, примыкающая к воздуховоду, имеет перфорацию 11„ Через этот участок камера нагревателя» примыкающая к воздухозаборнику, сообщается с полостью воздухозаборника и воздуховода . Воздухозаборник расположен со ] стороны камеры отсоса и обращен расширяющимся концом к напорной камере обдувочной шахты, т.е. навстречу воздушному потоку в обдувочной шахте» Передний край воздухозаборника максимально приближен к пучку волокон и его поверхность плавно переходит в поверхность термокамеры или формовочного колодца. В зависимости от размеров фильеры и подфильерной зоны воздухозаборник может быть выполнен в виде тела вращения или продолговатого сужающегося короба. (П 00 09 11514839 Устройство работает следующим образом. Пучок свежесформованных волокон, выпрядаемых из фильерного комплекта 1, охлаждается поперечным воздушным потоком, который выходит из напорной камеры 4, пересекает обдувочную шахту и удаляется камерой 5 отсоса. Летучие вещества, выделяющиеся из рас- 10 плава полимера (свежесформованных волокон) в подфильерной зоне, насыщают воздух в подфильерной зоне шахты. Этот загрязненный воздух удаляется через воздухозаборник 7 и воздуховод 15 10 в систему отсоса. При этом воздухозаборник обогревается паром, который подается в камеру 8 через патрубок 9, а образующийся конденсат через отверстия 11 перфорации стенки воздухоза- 20 борника попадает в полость воздуховода. Таким образом летучие вещества, находящиеся в отсасываемом воздухе, не могут осаждаться на нагретых поверхностях воздухозаборника. Движение воздуха в воздухозаборнике происходит в условиях уменьшающегося поперечного сечения воздушного потока, а значит, в условиях нарастания скорости воздуха. При этом максимальной величины 30 скорость потока достигает в зоне перехода воздухозаборника в трубопровод 10, т.е. в месте минимального поперечного сечения. Одновременно происходит разогрев пристеночных слоев воздушно- 35 го потока, что также препятствует осаждению летучих веществ на стенках. Конденсат, образующийся в камере 9, через отверстия ІI на участке стенки камеры нагревателя попадает в полость воздухозаборника и увлекается быстродвижущимся воздушным потоком в воздуховод 10. Таким образом, оседающие на стенках воздуховода летучие вещества смываются горячей водой (конденсатом), а образующийся раствор удаляется в систему регенерации. Устройство позволяет улучшить экс-. плуатационные свойства при одновременном повышении надежности его работы. Ф о р м у л а и з о б р е т е н и я : Устройство для удаления летучих выделений к машине для формования синтетических волоконj содержащее уста- , новленный под фильерой воздухоза* борник, соединенный посредством воздуховода с системой отсоса и снабженный нагревателем, о т л и ч а ю щ е еся тем, что, с целью улучшения эксплуатационных свойств при одновременном повышении надежности работы, нагреватель выполнен в виде камеры, смонтированной коаксиально воздухозаборнику и снабженной патрубком для подвода водяного пара, при этом стенка воздухозаборника, примыкающая к' .воздуховоду, имеет воздухопроницаемый участок. , ГУ, 1514839 Редактор М.Бандура Составитель В.Клинаев Техред А. Кравчук Корректор С.Шекмар Заказ 2470/ДСТІ Тираж 198 Подписное ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР 113ПЗ5, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
