Побутовий термокомпенсаційний виріб

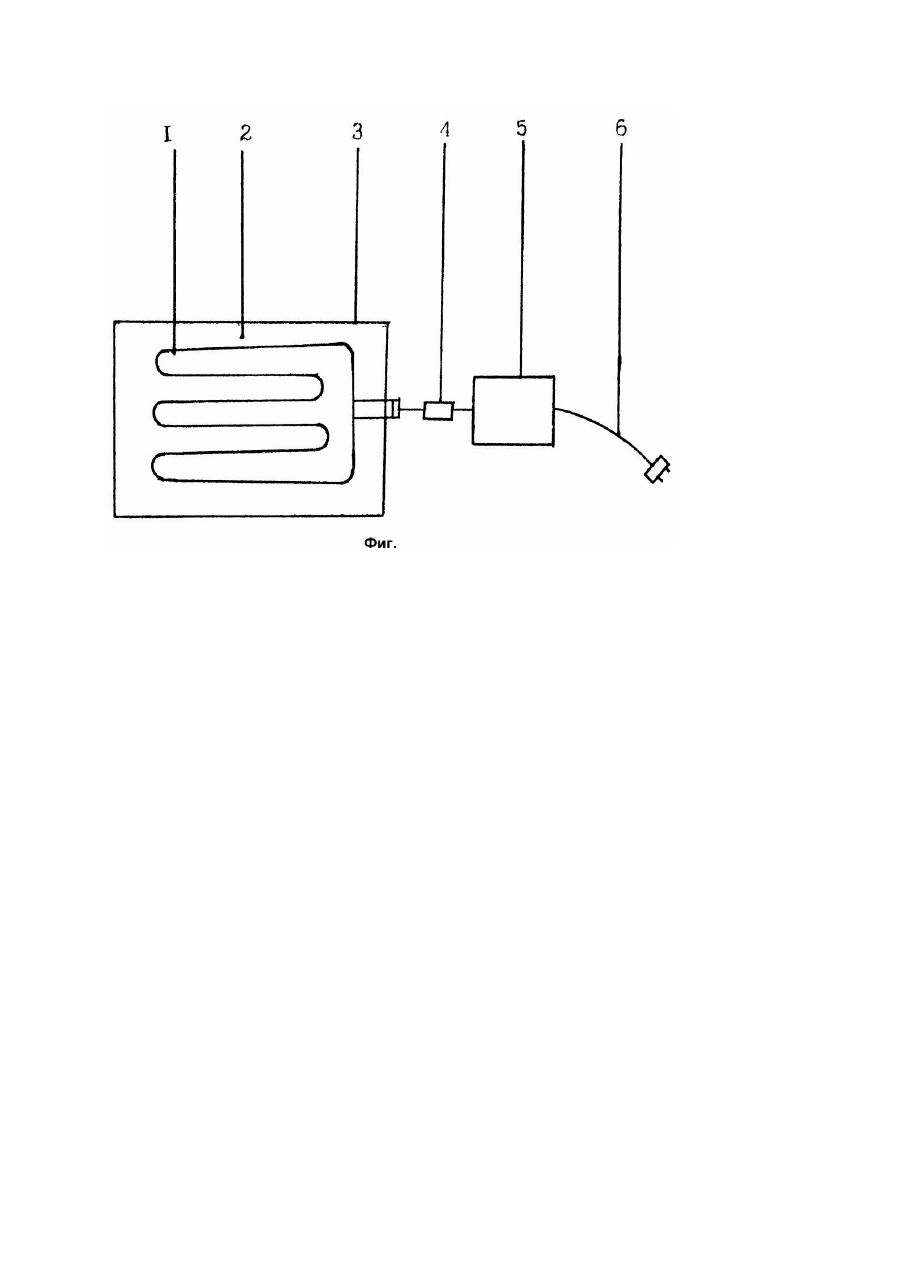

Изобретение относится к области электрообогрева и может быть использовано в нагревательных изделиях, имеющих форму традиционных бытовых ве щей, таких как электроодеяла, электропледы, электрогрелки, одежда, обувь и др. Известно тканное нагревательное изделие (Заявка РФ №93047690/07, кл. H05B3/20), в основе которого размещен нагревательный элемент, обеспеченный двойной изоляцией. Конструкция двойной изоляции утяжеляет изделие, снижает его потребительские качества. Наиболее близким к заявляемому является электронагревательный прибор для сообщения тепла телу человека (Квятковский С.Ф. и др. Бытовые нагревательные электроприборы. - М.: Энергоатомиздат, 1987. - С.77 - 79), содержащий гибкий нагревательный элемент, переключатель температуры нагрева, соединительный шнур и наружный декоративный чехол. Использование в данном устройстве в качестве нагревательного элемента нихромовой проволоки приводит к большой концентрации тепла на незначительной площади тканной основы, что может послужить причиной снижения диэлектрических свойств изоляции (в частности, полиэтилена), химического ее разложения, в результате чего снижаются электропожаробезопасность и надежность. Неравномерное распределение тепла, выделяемого нагревательным элементом по площади контакта тканной основы с телом человека может вызвать местный перегрев и даже ожог пользователя. В основу изобретения поставлена задача обеспечить создание эффективного термокомпенсационного технического средства для обогрева человека путем повышения надежности, электрической прочности и электропожаробезопасности. Сущность изобретения заключается в том, что в бытовом термокомпенсационном изделии, содержащем гибкий нагревательный элемент, переключатель температуры нагрева, соединительный шнур и наружный декоративный чехол, нагревательный элемент представляет собой многопроволочный медный провод, изолированный оплеткой из фторопласта, равномерно размещенный по всей площади внутри основы изделия, а в цепь питания нагревательного элемента включен преобразователь напряжения с гальванической развязкой относительно сети. Выполнение нагревательного элемента в виде медного многопроволочного провода, изолированного оплеткой из фторопласта, приводит к значительному (относительно прототипа) увеличению длины нагревательного элемента, что обеспечивает возможность равномерного распределения тепла по всей площади основы изделия, снижает температуру нагрева гибкого нагревательного элемента при наступлении теплового баланса между телом человека, изделием и окружающим воздухом. Применение медного многопроволочного провода позволяет также значительно увеличить прочность на разрыв и механическую износостойкость нагревательного элемента, удешевляет его стоимость. Включение в цепь питания нагревательного элемента преобразователя напряжения с гальванической развязкой относительно сети позволяет выделять тепло в медном многопроволочном нагревательном элементе при сверхнизком безопасном напряжении, что обеспечивает абсолютную электрическую прочность и электропожаробезопасность, позволяет использовать изделие в условиях сырости. Равномерное распределение выделяемого тепла по всей площади основы изделия, исключая рассеивание тепла, обеспечивает его адресное поступление к телу человека, что повышает экономичность. Таким образом, заявляемая совокупность существенных признаков обеспечивает создание эффективного надежного, электрически прочного и электропожаробезопасного термокомпенсационного средства. На чертеже (фиг.) приведена схема предлагаемого бытового термокомпенсационного изделия. Изделие содержит гибкий нагревательный элемент 1, размещенный внутри основы 2, помещенной во внешний декоративный чехол 3, включенные в цепь питания нагревательного элемента 1 переключатель 4 температуры нагрева и преобразователь 5 с гальванической развязкой от сети, соединительный шнур 6. Устройство работает следующим образом. При включении в сеть соединительного шнура 6 в преобразователе 5 осуществляется преобразование напряжения в безопасное сверхнизкое с гальванической развязкой относительно сети. Электрический ток, проходящий при этом в цепи нагревательного элемента 1, выделяет в последнем тепловую энергию, которая равномерно распределяется по всей площади основы 2. Переключатель 4, регулируя силу тока в цепи нагревательного элемента 1, обеспечивает поддержание теплового баланса между окружающим воздухом, термокомпенсационным изделием и телом человека. Бытовое термокомпенсационное изделие также может работать от источников безопасного сверхнизкого напряжения, например автомобильных аккумуляторов. В конкретных случаях выполнения термокомпенсационного изделия в качестве гибкого нагревательного элемента может быть использован монтажный провод МГТФ, в качестве основы - ткань, сентипон, ватин и любой другой подобный материал. Предлагаемое бытовое термокомпенсационное изделие экономично, обладает абсолютной электрической надежностью, электропожаробезопасностью, удобно в пользовании, экологически безопасно и может найти широкое применение в условиях дефицита энергоносителей.
