Бурове долото з алмазними різцями
Номер патенту: 17540
Опубліковано: 15.09.2006
Автори: Нікітін Володимир Анатолійович, Кудря Володимир Олексійович
Формула / Реферат
Бурове долото з алмазними різцями, яке складається з корпусу, який містить хвостову частину з приєднувальною різьбою та основну частину з різальними лопатями з алмазними різцями та калібрувальними лопатями, армованими надтвердим матеріалом, та промивні отвори, яке відрізняється тим, що корпус долота додатково містить насадні місця під різальні лопаті з алмазними різцями, які виконані знімними, та складається принаймні з двох лопатей.
Текст

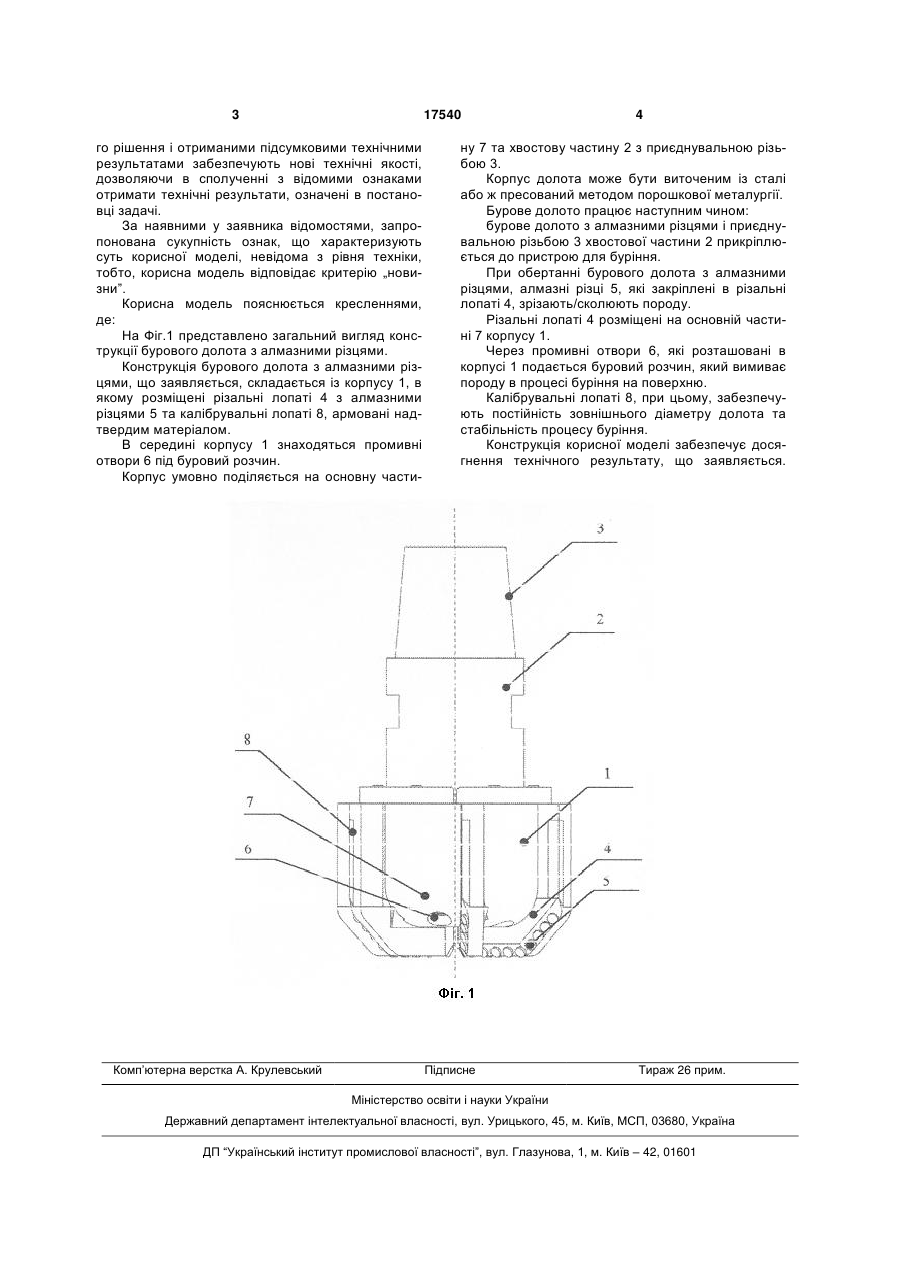

Бурове долото з алмазними різцями, яке 3 17540 го рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть корисної моделі, невідома з рівня техніки, тобто, корисна модель відповідає критерію „новизни”. Корисна модель пояснюється кресленнями, де: На Фіг.1 представлено загальний вигляд конструкції бурового долота з алмазними різцями. Конструкція бурового долота з алмазними різцями, що заявляється, складається із корпусу 1, в якому розміщені різальні лопаті 4 з алмазними різцями 5 та калібрувальні лопаті 8, армовані надтвердим матеріалом. В середині корпусу 1 знаходяться промивні отвори 6 під буровий розчин. Корпус умовно поділяється на основну части Комп’ютерна верстка А. Крулевський 4 ну 7 та хвостову частину 2 з приєднувальною різьбою 3. Корпус долота може бути виточеним із сталі або ж пресований методом порошкової металургії. Бурове долото працює наступним чином: бурове долото з алмазними різцями і приєднувальною різьбою 3 хвостової частини 2 прикріплюється до пристрою для буріння. При обертанні бурового долота з алмазними різцями, алмазні різці 5, які закріплені в різальні лопаті 4, зрізають/сколюють породу. Різальні лопаті 4 розміщені на основній частині 7 корпусу 1. Через промивні отвори 6, які розташовані в корпусі 1 подається буровий розчин, який вимиває породу в процесі буріння на поверхню. Калібрувальні лопаті 8, при цьому, забезпечують постійність зовнішнього діаметру долота та стабільність процесу буріння. Конструкція корисної моделі забезпечує досягнення технічного результату, що заявляється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill bit with diamond cutters
Назва патенту російськоюБуровое долото с алмазными резцами
МПК / Мітки
МПК: E21B 10/46
Мітки: алмазними, різцями, бурове, долото
