Бурове долото
Номер патенту: 37549
Опубліковано: 15.04.2004
Автори: Давіденко Олександр Миколайович, Хоменко Володимир Львович
Формула / Реферат

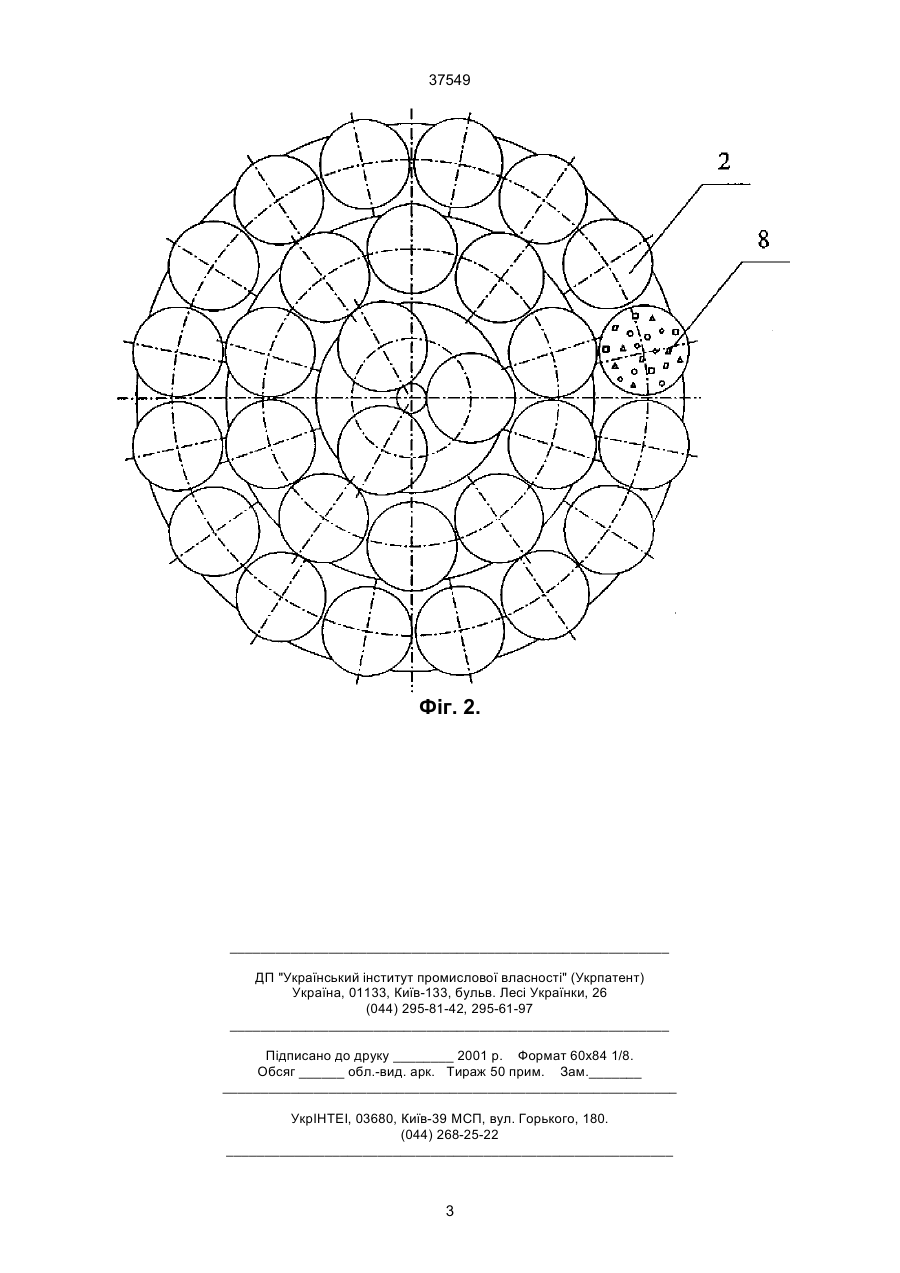

Бурове долото, що містить порожнистий корпус із з'єднувальною нарізною головкою і робочий орган, яке відрізняється тим, що робочий орган оснащений породоруйнівними обертальними сателітами, які армовані алмазами або композиційними матеріалами і розташовані східчасто вздовж осі долота, а східці розташовані по периметру корпуса.
Текст

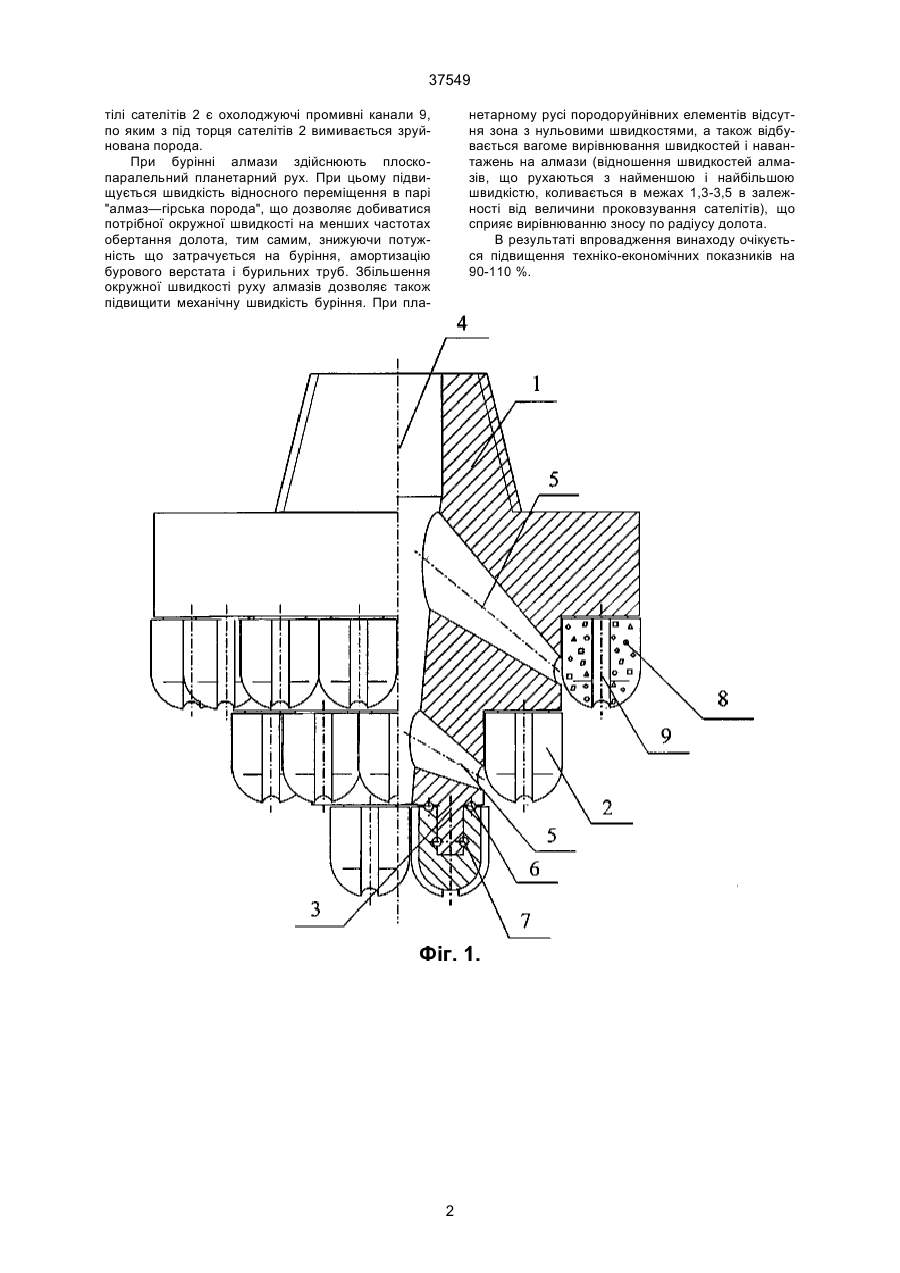

Бурове долото, що містить порожнистий корпус зі з'єднувальною нарізною головкою і робочий орган, яке відрізняється тим, що робочий орган має додаткові породоруйнівні сателіти, які армовані алмазами або композиційними матеріалами, що розташовані ступінчасто вздовж осі долота, а ступені розташовані по периметру корпуса. (19) (21) 99105546 (22) 12.10.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Давіденко Олександр Миколайович, Хоменко Володимир Львович (73) Національна гірнича академія України 37549 тілі сателітів 2 є охолоджуючі промивні канали 9, по яким з під торця сателітів 2 вимивається зруйнована порода. При бурінні алмази здійснюють плоскопаралельний планетарний рух. При цьому підвищується швидкість відносного переміщення в парі "алмаз—гірська порода", що дозволяє добиватися потрібної окружної швидкості на менших частотах обертання долота, тим самим, знижуючи потужність що затрачується на буріння, амортизацію бурового верстата і бурильних труб. Збільшення окружної швидкості руху алмазів дозволяє також підвищити механічну швидкість буріння. При пла нетарному русі породоруйнівних елементів відсутня зона з нульовими швидкостями, а також відбувається вагоме вирівнювання швидкостей і навантажень на алмази (відношення швидкостей алмазів, що рухаються з найменшою і найбільшою швидкістю, коливається в межах 1,3-3,5 в залежності від величини проковзування сателітів), що сприяє вирівнюванню зносу по радіусу долота. В результаті впровадження винаходу очікується підвищення техніко-економічних показників на 90-110 %. Фіг. 1. 2 37549 Фіг. 2. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill bit
Автори англійськоюDavydenko Oleksandr Mykolaiovych, Khomenko Volodymyr Lvovych
Назва патенту російськоюБуровое долото
Автори російськоюДавиденко Александр Николаевич, Хоменко Владимир Львович
МПК / Мітки
МПК: E21B 10/16
Код посилання
