Вихрова труба

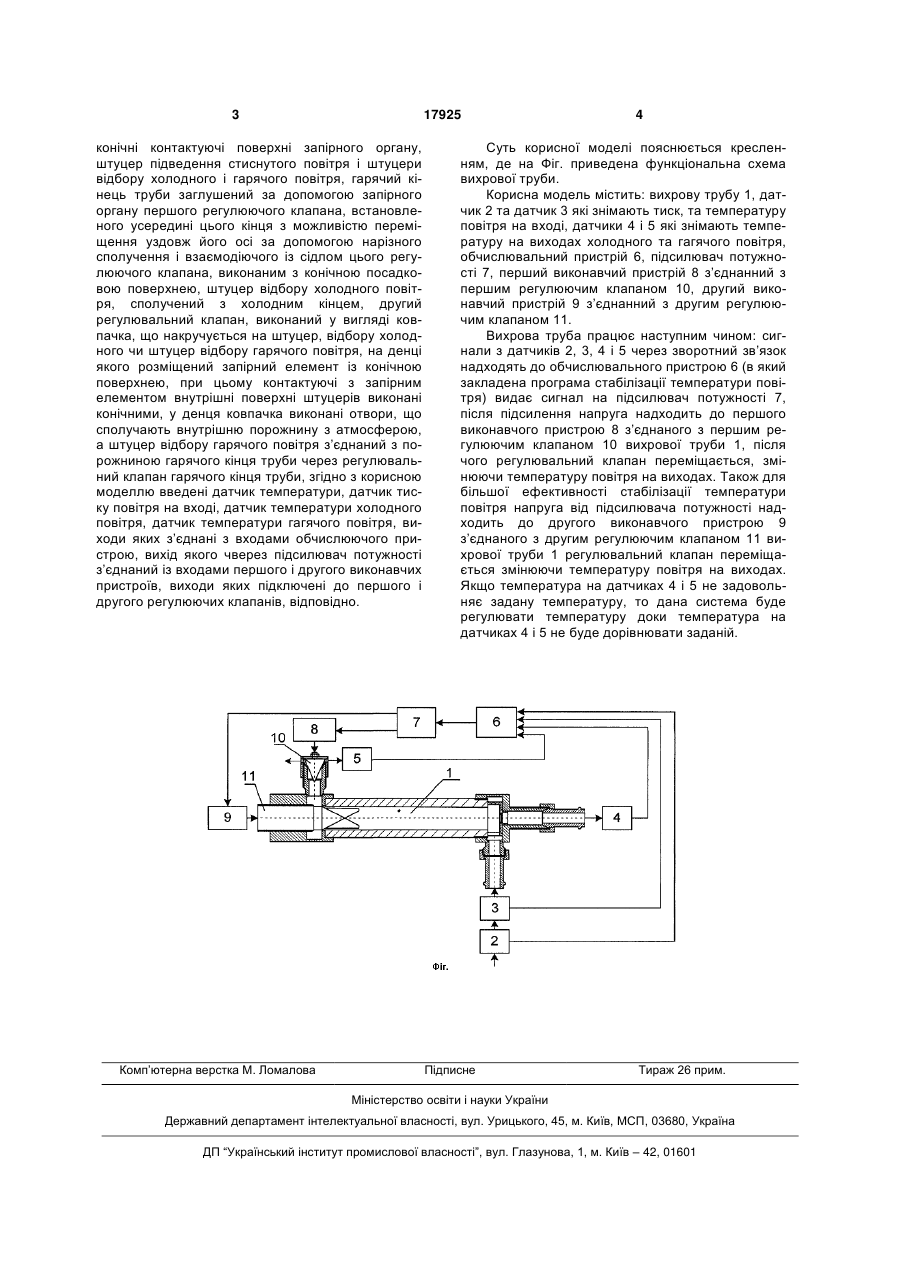

Вихрова труба, що містить гарячий і холодний кінці з регулювальними клапанами, що мають конічні контактуючі поверхні запірного органу, штуцер підведення стиснутого повітря і штуцери відбору холодного і гарячого повітря, гарячий кінець труби заглушений за допомогою запірного органу першого регулювального клапана, встановленого усередині цього кінця з можливістю переміщення уздовж його осі за допомогою нарізного сполучення і взаємодіючого із сідлом цього регулювального клапана, виконаним з конічною посадковою повер U 1 3 17925 конічні контактуючі поверхні запірного органу, штуцер підведення стиснутого повітря і штуцери відбору холодного і гарячого повітря, гарячий кінець труби заглушений за допомогою запірного органу першого регулюючого клапана, встановленого усередині цього кінця з можливістю переміщення уздовж його осі за допомогою нарізного сполучення і взаємодіючого із сідлом цього регулюючого клапана, виконаним з конічною посадковою поверхнею, штуцер відбору холодного повітря, сполучений з холодним кінцем, другий регулювальний клапан, виконаний у вигляді ковпачка, що накручується на штуцер, відбору холодного чи штуцер відбору гарячого повітря, на денці якого розміщений запірний елемент із конічною поверхнею, при цьому контактуючі з запірним елементом внутрішні поверхні штуцерів виконані конічними, у денця ковпачка виконані отвори, що сполучають внутрішню порожнину з атмосферою, а штуцер відбору гарячого повітря з’єднаний з порожниною гарячого кінця труби через регулювальний клапан гарячого кінця труби, згідно з корисною моделлю введені датчик температури, датчик тиску повітря на вході, датчик температури холодного повітря, датчик температури гагячого повітря, виходи яких з’єднані з входами обчислюючого пристрою, вихід якого чверез підсилювач потужності з’єднаний із входами першого і другого виконавчих пристроїв, виходи яких підключені до першого і другого регулюючих клапанів, відповідно. Комп’ютерна верстка М. Ломалова 4 Суть корисної моделі пояснюється кресленням, де на Фіг. приведена функціональна схема вихрової труби. Корисна модель містить: вихрову трубу 1, датчик 2 та датчик 3 які знімають тиск, та температуру повітря на вході, датчики 4 і 5 які знімають температуру на виходах холодного та гагячого повітря, обчислювальний пристрій 6, підсилювач потужності 7, перший виконавчий пристрій 8 з’єднанний з першим регулюючим клапаном 10, другий виконавчий пристрій 9 з’єднанний з другим регулюючим клапаном 11. Вихрова труба працює наступним чином: сигнали з датчиків 2, 3, 4 і 5 через зворотний зв’язок надходять до обчислювального пристрою 6 (в який закладена програма стабілізації температури повітря) видає сигнал на підсилювач потужності 7, після підсилення напруга надходить до першого виконавчого пристрою 8 з’єднаного з першим регулюючим клапаном 10 вихрової труби 1, після чого регулювальний клапан переміщається, змінюючи температуру повітря на виходах. Також для більшої ефективності стабілізації температури повітря напруга від підсилювача потужності надходить до другого виконавчого пристрою 9 з’єднаного з другим регулюючим клапаном 11 вихрової труби 1 регулювальний клапан переміщається змінюючи температуру повітря на виходах. Якщо температура на датчиках 4 і 5 не задовольняє задану температуру, то дана система буде регулювати температуру доки температура на датчиках 4 і 5 не буде дорівнювати заданій. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
