Вихрова труба

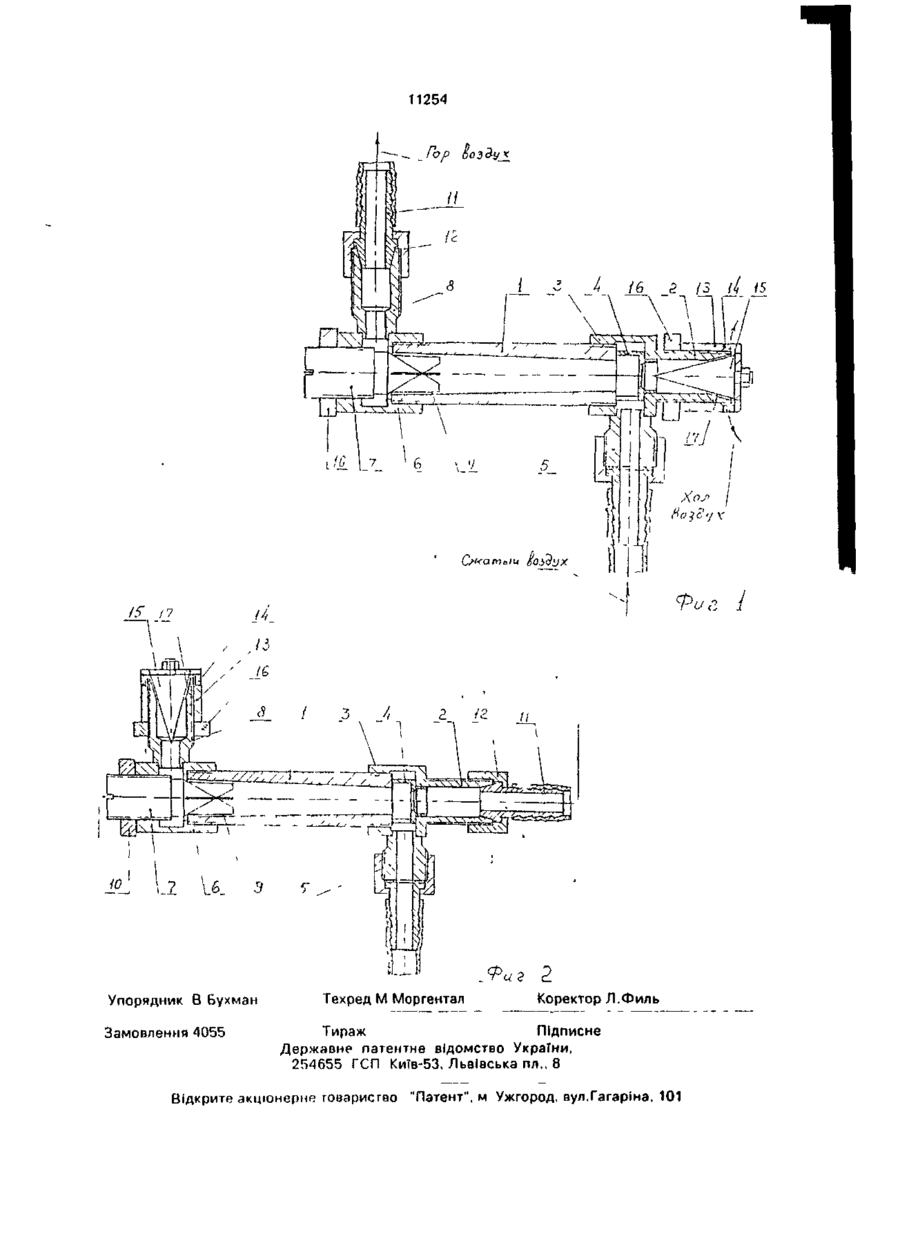

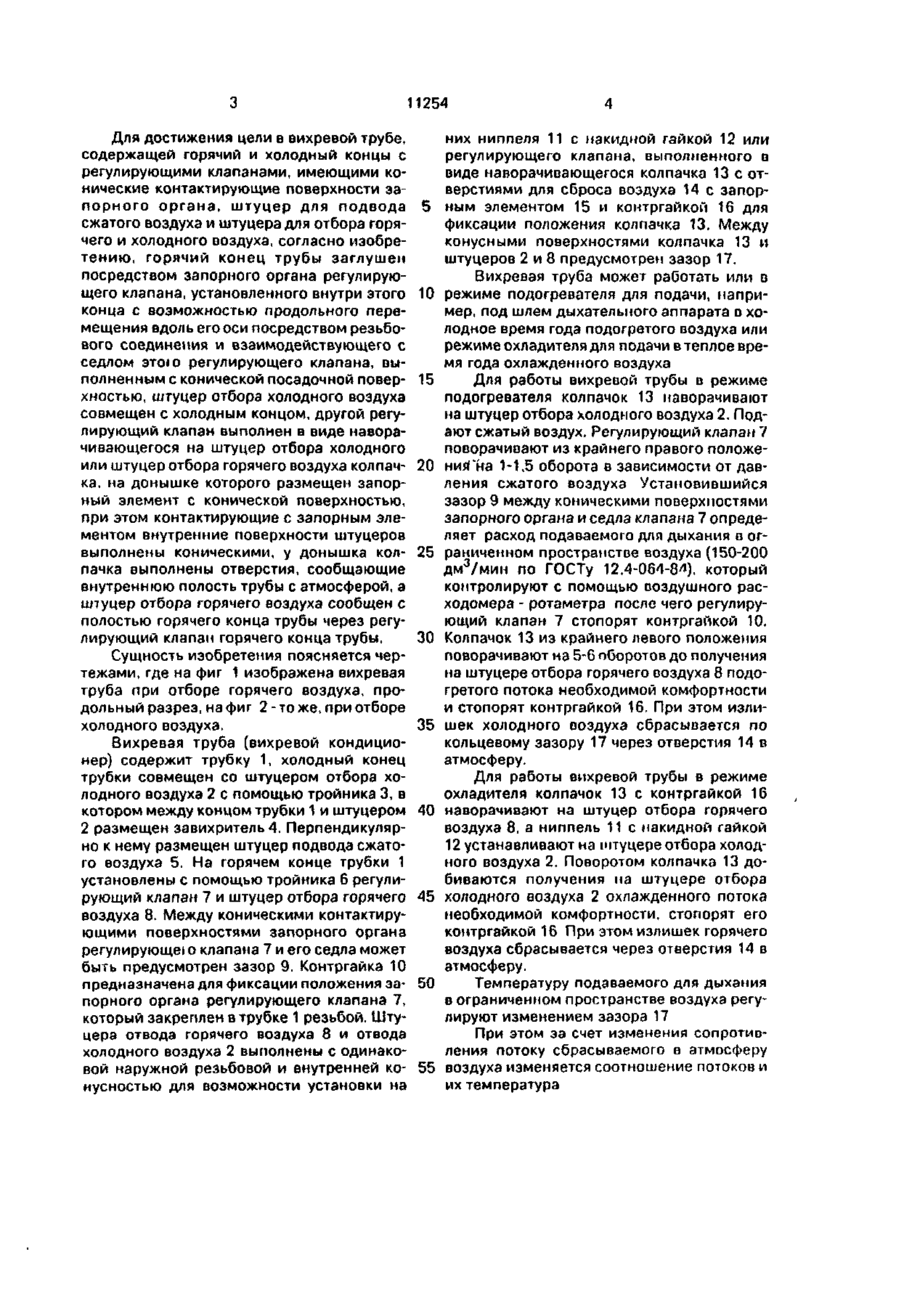

Вихревая труба, содержащая горячий и холодный концы с регулирующими клапанами, имеющими конические контактирующие поверхности запорного органа, штуцер подвода сжатого воздуха и штуцера отбора холодного и горячего воздуха, о т л и ч а ю щ а я с я тем, что горячий конец трубы заглушён посредством запорного органа регулирую щего клапана, установленного внутри этого конца с возможностью продольного перемещения вдоль его оси посредс гвом резьбового соединения и взаимодействующего с седлом этого регулирующего клапана вы полненным с конической посадочной поверхностью, штуцер отбора холодного воздуха совмещен с холодным концом, другой регулирующий клапан выполнен в виде наворачивающегося на штуцер отбора холодного или штуцер отбора горячего воздуха колпачка, на донышке которого размещен запорный элемент с конической поверхностью, при этом контактирующие с запорным элементом внутренние поверхности штуцеров выполнены коническими, у донышка колпачка выполнены отверстия, сообщающие внутреннюю полость с атмосферой, а штуцер отбора горячего воздуха сообщен с полостью горячего к о н ц а трубы через регулирующий клапан горячего конца трубы. ел Изобретение относится к средствам регулирования температурных параметров воздуха и может быть использовано для подачи воздуха индивидуальным потребителям - операторам абразивно-струйных аппаратов, малярам и рабочим других специальностей, работающим в зонах, отрицательно влияющих на дыхание человека. Известна вихревая труба, содержащая горячий и холодный концы с регулирующими клапанами, имеющими конические контактирующие поверхности запорного органа, штуцер подвода сжатого воздуха и штуцера отбора холодного и горячего воздуха Недостатками этой трубы является то, что сброс и отбор холодного и горячего потока воздуха раздельны и что для регулиро вания температуры имеется отдельная система. При такой конструкции либо мал диапазон регулируемых температур, либо велики габариты, следовательно, устройство имеет большой вес и повышенную стоимость. Область применения устройства также ограничена. Цель изобретения - повышение точности регулирования температуры о 11254 Для достижения цели в вихревой трубе, содержащей горячий и холодный концы с регулирующими клапанами, имеющими конические контактирующие поверхности зап о р н о г о органа, штуцер для подвода сжатого воздуха и штуцера для отбора горячего и холодного воздуха, согласно изобретению, горячий конец трубы заглушён посредством запорного органа регулирующего клапана, установленного внутри этого конца с возможностью продольного перемещения вдоль его оси посредством резьбового соединения и взаимодействующего с седлом этою регулирующего клапана, выполненным с конической посадочной поверхностью, штуцер отбора холодного воздуха совмещен с холодным концом, другой регулирующий клапан выполнен в виде наворачивающегося на штуцер отбора холодного или штуцер отбора горячего воздуха колпачка, на донышке которого размещен запорный элемент с конической поверхностью, при этом контактирующие с запорным элементом внутренние поверхности штуцеров выполнены коническими, у донышка колпачка выполнены отверстия, сообщающие внутреннюю полость трубы с атмосферой, а штуцер отбора горячего воздуха сообщен с полостью горячего конца трубы через регулирующий клапан горячего конца трубы. Сущность изобретения поясняется чертежами, где на фиг 1 изображена вихревая труба при отборе горячего воздуха, продольный разрез, на фиг 2 - то же, при отборе холодного воздуха. Вихревая труба (вихревой кондиционер) содержит трубку 1, холодный конец трубки совмещен со штуцером отбора холодного воздуха 2 с помощью тройника 3, в котором между концом трубки 1 и штуцером 2 размещен завихритель 4. Перпендикулярно к нему размещен штуцер подвода сжатого воздуха 5. На горячем конце трубки 1 установлены с помощью тройника 6 регулирующий клапан 7 и штуцер отбора горячего воздуха 8. Между коническими контактирующими поверхностями запорного органа регулирующею клапана 7 и его седла может быть предусмотрен зазор 9. Контргайка 10 предназначена для фиксации положения запорного органа регулирующего клапана 7, который закреплен в трубке 1 резьбой. Штуцера отвода горячего воздуха 8 и отвода холодного воздуха 2 выполнены с одинаковой наружной резьбовой и внутренней конусностью для возможности установки на 5 10 15 20 25 30 35 40 45 50 55 них ниппеля 1 1 с накидной гайкой 12 или регулирующего клапана, выполненного в виде наворачивающегося колпачка 13 с отверстиями для сброса воздуха 14 с запорным элементом 15 и контргайкой 16 для фиксации положения колпачка 13. Между конусными поверхностями колпачка 13 и штуцеров 2 и 8 предусмотрен зазор 17. Вихревая труба может работать или в режиме подогревателя для подачи, например, под шлем дыхательного аппарата в холодное время года подогретого воздуха или режиме охладителя для подачи в теплое время года охлажденного воздуха Для работы вихревой трубы в режиме подогревателя колпачок 13 наворачивают на штуцер отбора холодного воздуха 2. Подают сжатый воздух. Регулирующий клапан 7 поворачивают из крайнего правого положеHHjTna 1-1,5 оборота в зависимости от давления сжатого воздуха Установившийся зазор 9 между коническими поверхностями запорного органа и седла клапана 7 определяет расход подаваемого для дыхания в ограниченном пространстве воздуха (150-200 дм 3 /мин по ГОСТу 12.4-064-8л), который контролируют с помощью воздушного расходомера - ротаметра после чего регулирующий клапан 7 стопорят контргайкой 10. Колпачок 13 из крайнего левого положения поворачивают на 5-6 оборотов до получения на штуцере отбора горячего воздуха 8 подогретого потока необходимой комфортности и стопорят контргайкой 16. При этом излишек холодного воздуха сбрасывается по кольцевому зазору 17 через отверстия 14 в атмосферу. Для работы вихревой трубы в режиме охладителя колпачок 13 с контргайкой 16 наворачивают на штуцер отбора горячего воздуха 8, а ниппель 11 с накидной гайкой 12 устанавливают на штуцере отбора холодного воздуха 2. Поворотом колпачка 13 добиваются получения на штуцере отбора холодного воздуха 2 охлажденного потока необходимой комфортности, стопорят его контргайкой 16 При этом излишек горячего воздуха сбрасывается через отверстия 14 в атмосферу. Температуру подаваемого для дыхания в ограниченном пространстве воздуха регулируют изменением зазора 17 При этом за счет изменения сопротивления потоку сбрасываемого в атмосферу воздуха изменяется соотношение потоков и их температура 11254 L'i /Г /7 Упорядник В Бухман Замовлення 4055 Техред М Моргентал Коректор Л.Филь Тираж Підписне Державне патентне відомство України, 254655 ГСП Київ-53, Львівська пл., 8 Відкрите акціонерне говарисгво "Патент", м Ужгород, вул.Гагаріна, 101
